Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

Частотная модуляция происходит при изменении напряжения на базах транзисторов. Частота радиопередатчика определяется контуром L1, С5. Дроссель Др1 можно использовать любой, с индуктивностью 50—100 мкГн. Катушка L1 наматывается на корпусе конденсатора С5 и содержит 4 витка провода ПЭВ 0,5 мм с отводом от середины.

Катушка L2 намотана поверх L1 и имеет 2 витка того же провода. Стабилитрон VD2 — любой малогабаритный, с напряжением стабилизации 10–12 В.

Схема № 6. Рассмотрим универсальное устройство — радиомикрофон-ретранслятор

с питанием от телефонной линии.

Примечание.

Кроме вышеприведенных конструкций существуют комбинированные радиоретрансляторы, которые позволяют прослушивать не только сам телефонный разговор, но и разговоры в помещении, где этот радиоретранслятор установлен, причем при положенной трубке телефона.

Недостаток этих устройств — малая мощность, т. к. они питаются от телефонной линии и не могут потреблять ток более 1 мА. Схема такого устройства представлена на рис. 7.16.

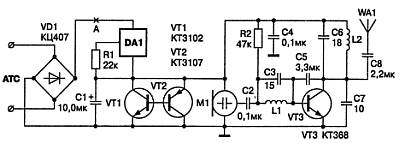

Рис. 7.16. Схема ретранслятора с питанием от телефонной линии

Выпрямительный мост КЦ407 подключается параллельно телефонной линии. Напряжение в линии при положенной трубке составляет около 60 В. Это напряжение прикладывается к блоку питания, выполненному на элементах DA1, R1, VT1, VT2.

Микросхема DA1 типа КЖ101 представляет собой стабилизатор тока, работающий при напряжениях 1,8—120 В.

Падение напряжения при протекании стабильного тока через нагрузку во время заряда конденсатора С1 ограничено аналогом низковольтного стабилитрона на транзисторах VT1, VT2.

Примечание.

При положенной трубке телефона устройство работает как радиомикрофон.

При поднятии трубки ТА незначительное изменение тока, протекающего через нагрузку — радиомикрофон, вызывает изменение рабочей точки транзистора VT3 и, тем самым, осуществляет частотную модуляцию радиомикрофона. Задающий генератор собран на транзисторе VT1 типа КТ368, режим работы по постоянному току задается резистором R1.

Частота колебаний задается контуров в базовой цепи транзистора VT1. Этот контур включает в себя катушку L1, конденсатор СЗ и емкость цепи база-эмиттер транзистора VT1, в коллекторную цепь которого включен контур из катушки L2 и конденсаторов С6 и С7. Конденсатор С5 включен в цепь обратной связи и позволяет регулировать уровень возбуждения генератора.

Примечание.

В автогенераторах подобного типа частотная модуляция производится путем изменения потенциалов выводов генерирующего элемента.

В схеме, приведенной на рис. 7.16, управляющее напряжение прикладывается к базе транзистора VT1, изменяя тем самым напряжение (емкость) на переходе база-эмиттер.

Изменение этой емкости приводит к изменению частоты генератора, чем и обеспечивается частотная модуляция. При использовании УКВ приемника зарубежного производства требуемая

величина максимальной девиации несущей частоты составляет 75 кГц и получается при изменении напряжения звуковой частоты на базе транзистора в диапазоне 10—100 мВ.

Примечание.

Именно поэтому в данной конструкции не используется модулирующий усилитель звуковой частоты.

При использовании электретного микрофона со встроенным усилителем, уровня сигнала, снимаемого с его выхода, оказывается достаточно для получения требуемой девиации частоты передатчика.

Конденсатором С7 в небольших пределах можно изменять значение несущей частоты. Сигнал в антенну поступает через конденсатор С8.

Антенна изготовлена из куска медного провода длиной 60—100 см.

Катушки радиомикрофона бескаркасные, диаметром 2,5 мм, намотаны виток к витку:

— катушка L1 имеет 8 витков провода ПЭВ 0,3 мм;

— катушка L2 имеет 6 витков провода ПЭВ 0,3 мм.

При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности катушек L1 и L2. Настройкой резистора R1 добиваются, чтобы ток в точке «А» был равен 1,5 мА.

Эту схему разработал Семьян А. П. в процессе экспериментов с различными схемами «жучков».

Схема № 7. Схема прослушивания способом высокочастотного навязывания. На рис. 7.17приведена схема прослушивания с использованием ВЧ — наводки относительна общего корпуса (в качестве которого лучше использовать землю, трубы отопления и т. д.) на один провод подайте ВЧ колебания 150 Гц выше. Через элементы схемы ТА, даже если трубка лежит на аппарате ВЧ колебание поступает на микрофон и далее уже промодулированное в линию. Этот метод называют «высокочастотным навязыванием», отмечается на http://spying.by.ru/spying/page_04_spying.shtml.

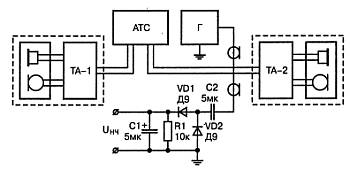

Рис. 7.17. Схема прослушивания способом высокочастотного навязывания

Промодулированный высокочастотный сигнал демодулируется амплитудным детектором и после усиления готов для прослушивания или записи. Дальность действия такой системы из-за затухания ВЧ-сигнала в двухпроводной линии не превышает нескольких десятков метров.

Суть этого способа состоит в следующем. На один из проводов телефонной линии, идущий от АТС к телефонному аппарату ТА2, подаются колебания частотой 150 кГц и выше от генератора Г. В этом случае ВЧ-колебания проходят через микрофон или элементы схемы телефонного аппарата ТА2, обладающие «микрофонным эффектом», и модулируются акустическими сигналами прослушиваемого помещения. К другому проводу линии подключается детектор, выполненный на элементах C1, С2, VD1, VD2 и R1. Детектор приемника выделяет речевую информацию, которая усиливается до необходимого уровня и обрабатывается. Корпус передатчика (генератор Г) и приемника (детектор) соединены между собой или с общей землей, например с водопроводной трубой.
