Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

Схема № 8.В завершении рассмотрим устройство для высокочастотного съема информации с телефонного аппарата.

Большинство вышеописанных устройств объединяет то обстоятельство, что получение информации идет во время телефонного разговора, т. е. телефон в это время работает.

А что происходит в перерывах, когда телефон не работает, а телефонная трубка находится на аппарате? Телефонная цепь разомкнута, а микрофон отключен. Опасаться вроде нечего.

Примечание

Реально не представляют большой сложности устройства,

позволяющие использовать микрофон неактивного телефона для прослушивания помещения. Это становится возможным при использовании специальных методов и схем, предусматривающих применение ВЧ-колебаний.

Схема, реализующая этот способ, представлена на рис. 7.18.В основу ее работы положен принцип модуляции ВЧ-колебаний звуковым сигналом от микрофона телефонного аппарата (ТА).

Рис. 7.18. Схема устройства для высокочастотного съема информации с телефонного аппарата

Для ВЧ-колебаний не является помехой разрыв цепей в ТА. Относительно общего провода, в качестве которого используют физическую «землю» (например, трубы отопления или «зануление» от электрического щита), на один из проводов телефонной линии от генератора подается ВЧ-колебания частотой 150 кГц и выше.

Даже если трубка лежит на аппарате, эти колебания поступают на микрофон телефонного аппарата:

— через элементы ТА;

— через индуктивные и емкостные связи между данными элементами, проводами, замкнутыми и разомкнутыми контактами и т. д.

Далее эти колебания, уже промодулированные звуковым сигналом с микрофона, — передаются обратно в линию.

Прием информациипроизводится относительно общего провода уже через второй провод телефонной линии.

После детектирования сигнал НЧ подается на УНЧ для усиления до необходимого уровня.

Эта схема использовалась для экспериментов с различными телефонными аппаратами при проверке систем защиты от прослушки.

Защита от прослушивания по телефонной линии

Эта схема (рис. 7.19, а)включается между линией и телефонным аппаратом и практически полностью исключает прослушивание помещения, как методом усиления слабых сигналов, так и от высокочастотного навязывания.

Диоды VD1—VD4, включенные встречно-параллельно, защищают цепь звонка телефонного аппарата. Конденсаторы и катушки образуют фильтры C1, L1 и С2, L2 для подавления напряжений высокой частоты.

Детали монтируются в отдельном корпусе навесным монтажом. Устройство не нуждается в настройке. Однако оно не защищает пользователя от непосредственного подслушивания путем прямого подключения в линию.

Рис. 7.19. Схемы

для комплексной защиты телефонных аппаратов и линий связи: а— первый вариант;

б—второй вариант;

в— третий вариант

Кроме рассмотренной схемы существует и ряд других, которые по своим характеристикам близки к ранее описанным устройствам. На рис. 7.19, б, в приведены еще две схемы для комплексной защиты телефонных аппаратов и линий связи, часто используемые в практической деятельности.

Индикаторы состояния линии

Схема № 1.Сначала рассмотрим индикатор состояния линии на микросхеме КР1407УД2. Индикатор предназначен для оперативного контроля состояния телефонной линии. Он устанавливается в корпус телефонного аппарата и питается от телефонной линии. Контроль состояния (напряжения) линии происходит в момент ведения разговора, т. е. когда трубка снята и напряжение изменяется. Когда происходит постороннее подключение, то загорается светодиод.

Основу схемы ( рис. 7.20,а)составляет операционный усилитель на микросхеме DA1 типа КР1407УД2, включенный по схеме компаратора. При разговоре напряжение с линии подается через диод VD4 типа КД522 на параметрический стабилизатор напряжения на стабилитроне VD5.

Одновременно напряжение поступает на неинвентирующий вход ОУ. При снижении входного напряжения до уровня меньшего, чем опорное, на выходе компаратора появляется уровень логического нуля, и светодиод загорается. Резистором R5 устанавливается режим работы компаратора.

Сняв трубку телефонного аппарата и позвонив кому-либо, во время разговора постройкой резистора R3 добиваются погасания светодиода. Медленно изменяя сопротивление R3, находят момент срабатывания устройства, затем немного поворачивают движок резистора назад, светодиод гаснет.

Прибор настроен.

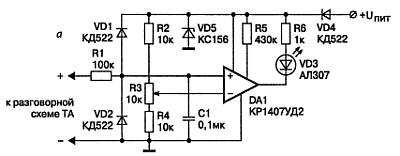

Рис. 7.20. Индикаторы состояния линии:

а— схема индикатора состояния линии на микросхеме КР1407УД2;
