При данном типе стабилитрона с напряжением стабилизации 24 В устройство можно настроить для работы с линией напряжением 40–60 В.
Примечание.
Для расширения диапазона настроек (в сторону более низкого напряжения) можно взять стабилитрон с более низким напряжением стабилизации (например, на 9 В или 12 В).
Ключ VT2 непосредственно включает высокочастотный передатчик VT3. Цепочка R4, С1 формирует задержку более секунды на включения устройства для предотвращения включения передатчика при звонковом напряжении (переменное напряжение амплитудой 100–200
Высокочастотный передатчик выполнен по схеме с общей базой и включается замыканием его эмиттера на землю через ключ VT2. Мощность передатчика зависит от величины резистора R5 (ограничение тока), а также от величины R7 (смещение).
Совет.
Величины этих резисторов не следует делать слишком малыми (с целью увеличения мощности), это может привести к уменьшению громкости звука в трубке.
Частотная модуляция передатчика происходит изменением его напряжения питания звуковым напряжением линии через конденсатор С2.
При достаточной громкости звука в линии или качественном приемнике этот конденсатор можно исключить.
Транзистор VT1 желательно взять достаточно высоковольтным (с напряжением Uкэ не менее 60 В), VT3 — высокочастотный с рабочей частотой не менее 300 МГц, VT2 — любой n-р-n.
Бескаркасная катушка L1 содержит 3 витка медного провода диаметром 0,7 мм и наматывается на оправке диаметром 12 мм.
Схема № 4.Рассмотрим далее схему телефонного ретранслятора с ЧМ на одном транзистореи возможностью использования телефонной линии в качестве антенны.
Этот ретранслятор работает в диапазоне 65—108 МГц и обеспечивает дальность передачи до 200 м ( рис. 7.13, а). В качестве антенны использован отрезок провода длиной 90 см.

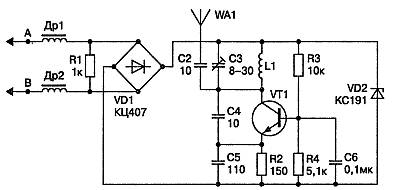

Рис. 7.13. Телефонный ретранслятор с ЧМ на одном транзисторе и использованием линии в качестве антенны:
а— принципиальная схема ретранслятора с частотной модуляцией
Частота задающего генератора на транзисторе VT1 типа КТ315 определяется параметрами контура L1, СЗ. Дроссели Др1 и Др2 разделяют ВЧ и НЧ составляющие сигнала.
Примечание.
В качестве антенны можно использовать и саму телефонную линию.
В этом случае конденсатор С2 нужно исключить, а устройство подключить к телефонной линии, как показано на рис. 7.13,б.
Катушка L1 намотана на корпусе конденсатора СЗ и содержит 4 витка провода ПЭВ 0,5 мм. Дроссели любые, индуктивностью 50—100 мкГн.
б— схема включения пинии связи в качестве антенны
Схема № 4.
При чувствительности УКВ радиоприемника 10 мкВ дальность действия ретранслятора — около 200 м. Подключение данных УКВ ЧМ-ретрансляторов производится в разрыв телефонной линии, она же используется в качестве антенны.
Катушка L2 — бескаркасная, имеет внутренний диаметр 6 мм, намотана проводом ПЭВ 0,8 мм, желательно посеребренным, содержит 3+1 витка. Дроссели L1—L3 применены готовые, индуктивностью 60—100 мкГн.
Настройка.Изменением величины резистора R2 следует установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако, не рекомендуется уменьшать коллекторный ток менее 0,5 мА, т. е. устанавливать R3 более 10–15 кОм,

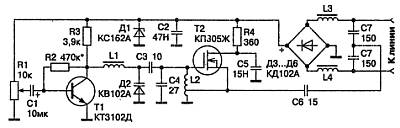

Рис. 7.14. Схема телефонного ретранслятора на МОП-транзисторе с дополнительным усилителем
При отсутствии генерации нужно подстроить (подобрать, начиная, например, с 500 Ом) резистор R4, не превышая допустимого предела максимального тока транзистора Т2, равного 15 мА.
Совет
Оптимальный ток стока должен составлять 12–14 мА. При этом токе обеспечивается максимальная мощность излучения; дальность передачи, стабильность частоты и минимальное влияние антенны.
При уменьшении тока стока МОП-транзистора повышается экономичность схемы, но ухудшаются перечисленные параметры.
Внимание
Не рекомендуется уменьшать ток стока менее 5 мА, иначе при подключении передающей антенны возможен не только значительный уход частоты, но даже срыв генерации.
Частота генерации устанавливается как конденсатором С4, так и сжатием или растягиванием катушки L2. Для этой схемы также не рекомендуется увеличивать емкость конденсатора СЗ.
Эта схема предоставлена радиолюбителем UA9VJH, за что ему большое спасибо.
Схема № 5.Теперь рассмотрим телефонный ЧМ-ретранслятор средней мощности, собранный на двух биполярных транзисторах.
Автогенератор этого радиоретранслятора собран по обычной двухтактной схеме ( рис. 7.15) на транзисторах VT1 и VT2 типа КТ315.

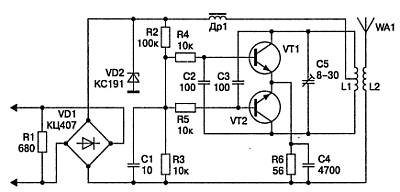

Рис. 7.15. Схема телефонного ЧМ ретранслятора средней мощности
