Эта позиция предназначена для исследования правых отделов сердца, главным образом трехстворчатого клапана. Датчик устанавливается слева от грудины в третьем или четвертом межреберье. Он должен быть отодвинут как можно дальше от грудины, насколько позволяют легкие. Центральный ультразвуковой луч направляется резко вправо в загрудинную область, — туда, где находится трехстворчатый клапан.
Рисунок 2.5.Парастернальная позиция длинной оси приносящего тракта правого желудочка. RV — правый желудочек, RA — правое предсердие, TV — трехстворчатый клапан, EV —
Плоскость датчика поворачивается на 15—30° по часовой стрелке от положения парастернальной длинной оси левого желудочка.
Трехстворчатый клапан находится в центре изображения. Вверху и слева от него — проксимальная часть приносящего тракта правого желудочка. Внизу изображения — правое предсердие. Часто визуализируется евстахиев клапан, расположенный в правом предсердии в месте впадения нижней полой вены.
В этой позиции не следует допускать попадания в изображение структур, относящихся к левым отделам сердца. Позиция парастернальной длинной оси приносящего тракта правого желудочка получена правильно, если трехстворчатый клапан находится в центре ее, хорошо видны его передняя и задняя створки и диаметр приносящего тракта правого желудочка максимален.
Парастернальная позиция короткой оси аортального клапана (рис. 2.6)
Для получения этой позиции датчик устанавливается в третьем-четвертом межреберье слева от грудины. Центральный ультразвуковой луч направляется перпендикулярно поверхности грудной клетки или отклоняется немного вправо и вверх. Датчик должен быть повернут на 90° по отношению к плоскости, в которой регистрируется парастернальная длинная ось левого желудочка. Вверху изображения оказывается выносящий тракт правого желудочка, справа и книзу от него — клапан легочной артерии и ствол легочной артерии. В центре изображения — аортальный клапан с тремя створками (левая коронарная — справа, правая коронарная — слева вверху, некоронарная — слева внизу). Положение датчика должно быть оптимизировано для получения четкого изображения створок аортального клапана. Корень аорты должен иметь строго округлую форму. Незначительные изменения положения датчика часто позволяют визуализировать ствол левой коронарной артерии и иногда правую коронарную артерию (рис. 2.7).
Рисунок 2.6. Парастернальная позиция короткой оси аортального клапана. RVOT — выносящий тракт правого желудочка, LA — левое предсердие, RA — правое предсердие, IAS — межпредсердная перегородка, L — левая коронарная створка аортального клапана, R — правая коронарная створка аортального клапана, N — некоронарная створка аортального клапана, LCA — ствол левой коронарной артерии, TV — трехстворчатый клапан, PV — клапан легочной артерии.
Рисунок 2.7.Парастернальная позиция короткой оси аортального клапана. Плоскость сканирования проходит через проксимальный отдел восходящей аорты и проксимальные отделы обеих коронарных артерий. Ao — проксимальный отдел восходящей аорты, LCA — ствол левой коронарной артерии, RCA — правая коронарная артерия.
Незначительные изменения положения датчика позволяют визуализировать инфундибулярную часть правого желудочка, расположенную над корнем аорты, клапан легочной артерии и проксимальную часть ствола легочной артерии. Дополнительно повернув датчик по часовой стрелке, можно визуализировать весь ствол легочной артерии до ее бифуркации на правую и левую легочные артерии (рис. 2.8). Эта позиция оптимальна

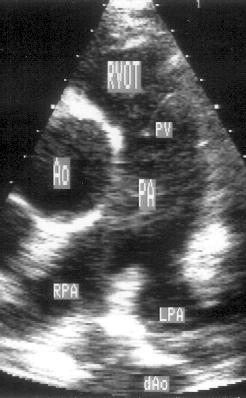

Рисунок 2.8.Парастернальная позиция короткой оси аортального клапана, ориентированная для оптимальной визуализации легочной артерии. Иногда эту позицию называют парастернальной позицией длинной оси легочной артерии. Ao — корень аорты, dAo — нисходящий отдел аорты, RVOT — выносящий тракт правого желудочка, PA — ствол легочной артерии, PV — клапан легочной артерии, LPA — левая легочная артерия, RPA — правая легочная артерия.
Парастернальная позиция короткой оси левого желудочка на уровне митрального клапана (рис. 2.9)
Из множества сечений левого желудочка, которые можно получить по его парастернальной короткой оси, выделяют позиции парастернальной короткой оси левого желудочка на уровне митрального клапана и на уровне папиллярных мышц. Эти позиции предназначены для исследования левого желудочка, правый желудочек может занимать относительно большое место на изображениях только при его дилатации. Иногда выделяются еще одну парастернальную позицию — по короткой оси левого желудочка на уровне верхушки, но на практике она используется редко.
Рисунок 2.9.Парастернальная позиция короткой оси левого желудочка на уровне митрального клапана. LV — левый желудочек, RV — правый желудочек.
Для получения парастернальной короткой оси левого желудочка на уровне митрального клапана датчик устанавливают слева от грудины в третьем, четвертом или пятом межреберье. Центральный ультразвуковой луч направляют перпендикулярно поверхности грудной клетки или слегка отклоняют влево. Датчик следует повернуть на 90° по отношению к плоскости, в которой регистрируют парастернальную длинную ось левого желудочка.
Ближе всего к датчику, т. е. в верхней части изображения оказывается часть правого желудочка. Структуры, относящиеся к трехстворчатому клапану часто видны в левой части изображения. В норме межжелудочковая перегородка своей выпуклостью обращена к правому желудочку. Левый желудочек, занимающий б ольшую часть изображения, расположен правее и ниже и имеет округлую форму. Бывает непросто рассмотреть границу эндокарда левого желудочка в области его передне-медиальной и передне-латеральной стенок. В центре левого желудочка виден митральный клапан. Позиция парастернальной короткой оси левого желудочка на уровне митрального клапана получена правильно, если полость левого желудочка имеет округлую форму и хорошо видны передняя (выше на изображении) и задняя (ниже на изображении) створки митрального клапана.
Парастернальная позиция короткой оси левого желудочка на уровне папиллярных мышц (рис. 2.10)
Для регистрации этой позиции датчик устанавливают в такое же положение, как и для получения позиции парастернальной короткой оси левого желудочка на уровне митрального клапана, но центральный луч отклоняют немного книзу, или сам датчик смещают на одно межреберье ниже.
Рисунок 2.10. Парастернальная позиция короткой оси левого желудочка на уровне папиллярных мышц. RV — правый желудочек, LV — левый желудочек, AL — передне-латеральная папиллярная мышца, PM — задне-медиальная папиллярная мышца.
