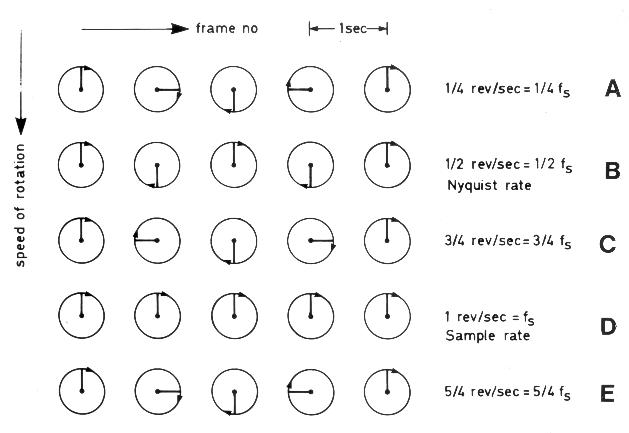

Рисунок 3.5.Иллюстрация феномена искажения допплеровского спектра при повышении скоростей кровотока выше предела Найквиста. Движение колеса, имеющего одну спицу, регистрируется с частотой 1 кадр в секунду. Когда колесо совершает 1/4 оборота в секунду ( А), кадры дают правильное представление о направлении и скорости его движения. Вдвое б ольшая скорость движения колеса ( В) соответствует пределу Найквиста. При увеличении скорости движения колеса до 3/4 оборота в секунду ( С) кадры дают искаженную картину: создается впечатление, что колесо поворачивается на 1/4 оборота в секунду против
Существование предела Найквиста определяет главный недостаток импульсного допплеровского исследования — невозможность точного определения высоких скоростей кровотока. Почти любой патологический кровоток вызывает искажение допплеровского спектра. Для преодоления этого недостатка был разработан следующий режим импульсного допплеровского исследования — режим высокой частоты повторения импульсов [high PRF Doppler]. Он основан на феномене множественности уровней отражения сигнала [range ambiguity]: при помещении контрольного объема на определенную глубину (т. е. при установке определенной задержки приема посланного импульса) наряду с ожидаемым сигналом регистрируется отраженный сигнал от структур, находящихся на глубине вдвое, втрое и т. д. превышающей заданную.
Для преодоления предела Найквиста в режиме высокой частоты повторения импульсов увеличивают число контрольных объемов. Например, для исследования кровотока на расстоянии 12 см от датчика, первый контрольный объем помещают на глубину 6 см; это позволяет удвоить частоту повторения импульсов и, следовательно, вдвое увеличить предел измерения скорости кровотока. Для увеличения предела измерения скорости втрое первые два контрольных объема следует поместить на 4 и 8 см и т. д. Некоторые эхокардиографические системы позволяют увеличивать предельную для импульсного исследования частоту повторения импульсов в 5 раз, создавая, таким образом, 5 контрольных объемов. Желательно все же ограничиваться минимально необходимым увеличением частоты повторения импульсов, так как сигнал от последнего контрольного объема регистрируется в ослабленном виде.
Режим высокой частоты повторения импульсов в настоящее время имеет весьма ограниченное применение; некоторые эхокардиографические системы вообще не рассчитаны на исследования в этом режиме. Это связано с тем, что разработан другой, более надежный способ измерения высоких скоростей кровотока — постоянно-волновое допплеровское исследование [Continuous Wave Doppler].
В отличие от импульсного исследования, где один и тот же кристаллический элемент и посылает, и принимает сигналы, при постоянно-волновом исследовании эти процессы разобщены: один кристаллический элемент посылает сигналы, другой принимает их. При исследовании в постоянно-волновом допплеровском режиме отраженный ультразвуковой сигнал принимается независимо от того, когда он был послан. Таким образом, исследуется кровоток вдоль всего ультразвукового луча (рис. 3.6). Главное достоинство постоянно-волнового допплеровского исследования состоит в том, что с его помощью может быть измерена любая скорость кровотока. На самом деле при постоянно-волновом исследовании ультразвуковые сигналы посылаются не непрерывно, а в виде отдельных импульсов. Изменение частоты повторения импульсов меняет масштаб допплеровского спектра. Частота повторения импульсов при постоянно-волновом исследовании, однако, ограничена только техническими средствами, но не пределом Найквиста. Современные эхокардиографы в принципе позволяют измерять скорости кровотока, достигающие 12 м/с, что выходит далеко за пределы возможного (скорость 12 м/с соответствует разнице давлений, превышающей 500 мм рт. ст.), так что с помощью постоянно-волновой допплер-эхокардиографии можно измерять любую скорость кровотока.

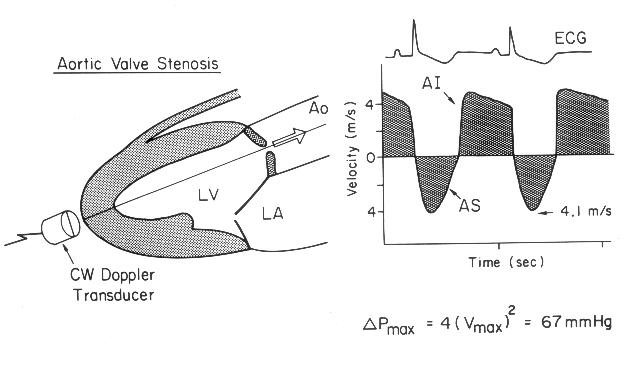

Рисунок 3.6.Пример
Главный недостаток постоянно-волнового допплеровского исследования — невозможность точной локализации исследуемого кровотока. Следовательно, импульсное и постоянно-волновое исследования дополняют друг друга: при импульсном исследовании выявляется область патологического, ускоренного, кровотока, при постоянно-волновом исследовании измеряется его скорость. Постоянно-волновое исследование существенно облегчается, если ультразвуковой луч направляется под контролем одновременно выполняемого двумерного исследования. Современные эхокардиографы позволяют проводить двумерную эхокардиографию и все виды допплеровских исследований с помощью одного датчика. «Замороженное» двумерное изображение позволяет контролировать положение ультразвукового луча и контрольного объема.
В большинстве современных эхокардиографов предусмотрена возможность трехмерной фокусировки ультразвукового луча при постоянно-волновом допплеровском исследовании: это увеличивает чувствительность метода. Кроме того, современные эхокардиографы оснащены датчиком, предназначенным исключительно для постоянно-волнового исследования. Небольшая площадь поверхности этого датчика позволяет точнее направлять ультразвуковой луч при ограниченном эхокардиографическом «окне», например, при исследовании из супрастернального или правого парастернального доступа.
Сокращения приведены по-английски — в том виде, в котором они используются для обозначения допплеровских параметров в компьютерных программах современных эхокардиографов.
[Минутный объем кровотока (CO)] = [Частота сердечных сокращений (HR)] x [Ударный объем];
[Ударный объем (SV)] = [Площадь поперечного сечения сосуда (или отдела сердца)] x [Линейный интеграл скорости кровотока через данное сечение];
[Интеграл линейной скорости (FVI, или VTI)] = [Время кровотока (ET)] x [Средняя скорость кровотока (Vmean)];
[Площадь поперечного сечения (CSA)] = D 2/4, где D — диаметр сечения.
Условия, которые должны быть соблюдены при определении объема кровотока (рис. 3.7)
1) площадь поперечного сечения сосуда или отдела сердца следует определять на том же уровне, что и линейный интеграл скорости кровотока;
2) допплеровский спектр кровотока должен иметь ровные контуры, особенно в фазу ускорения кровотока;
3) кровоток в исследуемой области должен быть ламинарным;
4) угол между направлением ультразвукового луча и направлением кровотока должен быть минимальным (менее 20°);
5) площадь поперечного сечения сосуда не должна изменяться в течение всего времени кровотока. Этому условию лучше всего удовлетворяет аортальный клапан и выносящий тракт левого желудочка.
Рисунок 3.7.Импульсное допплеровское исследование кровотока в выносящем тракте левого желудочка: расчет ударного объема. Ударный объем (SV) рассчитывается как произведение площади поперечного сечения (CSA) сосуда (или отдела сердца) на интеграл линейной скорости (VTI).
