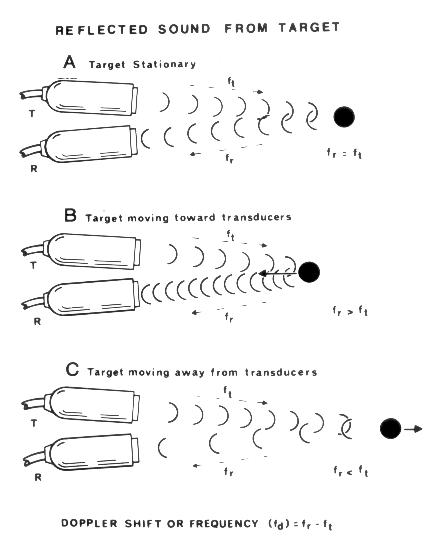

Рисунок 3.1.Эффект Допплера состоит в том, что частота звука, издаваемого движущимся объектом, изменяется при восприятии этого звука неподвижным объектом. Применительно к ультразвуковому исследованию кровотока это можно перефразировать так: ультразвук, отраженный от движущихся объектов, возвращается к датчику с измененной частотой. На рисунке представлены пары датчиков (Т — датчик, посылающий сигналы, R — датчик, воспринимающий сигналы). А: При отражении сигнала от неподвижного объекта, частота посланного сигнала f tравна частоте отраженного сигнала f r. В: Если объект (при исследовании кровотока — эритроцит) движется в сторону датчика, то частота посланного сигнала меньше частоты отраженного сигнала. С: Если объект движется в противоположную
Применительно к кардиологии, допплеровский эффект состоит в том, что при отражении ультразвукового сигнала от движущихся объектов (эритроцитов, а также створок клапанов, стенок сердца) меняется его частота, — происходит сдвиг частоты ультразвукового сигнала [frequency shift]. Этот сдвиг представляет собой разность между между частотой сигнала датчика и частотой отраженного от эритроцитов сигнала. Чем больше скорость движения эритроцитов, тем больше сдвиг частоты ультразвукового сигнала. Если движение эритроцитов направлено в сторону датчика, то частота отражаемого от них сигнала увеличивается; если эритроциты движутся от датчика, то частота отражаемого от них сигнала уменьшается. Таким образом, измерение абсолютной величины сдвига ультразвукового сигнала позволяет определить скорость и направление кровотока. Величина сдвига частоты ультразвукового сигнала связана со скоростью кровотока следующим образом: F d= 2f 0xVxcos /c, где F d — сдвиг частоты ультразвукового сигнала, f 0 —частота посылаемого ультразвукового сигнала (обычно от 2,0 до 10,0 МГц), V — скорость кровотока, c — скорость распространения ультразвука в среде (в человеческом теле она равняется 1540 м/с при температуре 37°С и считается неизменной), — угол между направлением ультразвукового луча и направлением кровотока.
Эритроциты движутся и относительно посланного датчиком, и относительно отраженного сигнала. Поэтому сдвиг частоты ультразвукового сигнала происходит дважды (отсюда коэффициент 2 в числителе).
Как видно из приведенного уравнения, сдвиг частоты ультразвукового сигнала зависит от частоты посылаемого сигнала: чем она меньше, тем большие скорости кровотока могут быть измерены. Поэтому для допплеровского исследования следует выбирать датчик, имеющий наименьшую частоту (обычно 2,0—2,5 МГц). Угол между направлением ультразвукового луча и направлением кровотока не должен превышать 20° (cos 20° приблизительно равен 0,94), тогда ошибка измерения скорости кровотока не будет существенной. Это диктует необходимость направлять ультразвуковой луч при допплеровском исследовании параллельно направлению изучаемого кровотока (рис. 3.2). В эхокардиографических системах предусмотрена возможность вводить поправку в измерение скоростей кровотока, если известно точное направление кровотока, но нет возможности направить луч «по потоку»; на практике, однако, последнее случается редко.

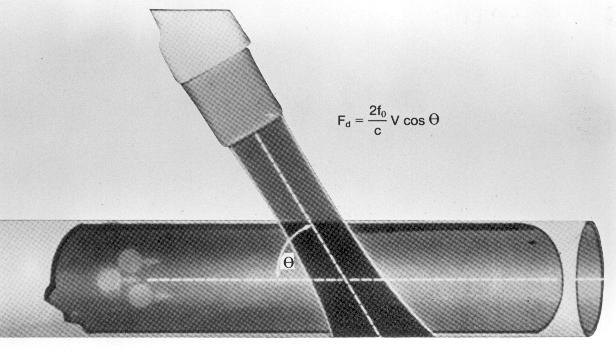

Рисунок 3.2.Влияние величины угла между направлением ультразвукового луча и направлением кровотока на сдвиг частоты ультразвукового сигнала. Если ультразвуковой луч направлен параллельно кровотоку, то cos = 1 и скорость кровотока может быть измерена правильно. При увеличении угла более 20° ошибка измерений становится ощутимой. Если ультразвуковой луч направлен перпендикулярно кровотоку, скорость кровотока вообще не может быть измерена (cos 90° = 0).
Ультразвуковой сигнал, отраженный от эритроцитов, принимается датчиком и обрабатывается компьютерными программами эхокардиографа с помощью преобразования Фурье. Этот математический метод позволяет разложить сложное колебание на составляющие его простые колебания с определенными амплитудой и частотой. Затем из уравнения (1) вычисляется скорость кровотока.
Допплеровский спектр во всех современных эхокардиографах представляет собой развертку скорости по времени. Кровоток, направленный от датчика, изображается ниже изолинии; кровоток, направленный к датчику, — выше нее. Во всех эхокардиографических системах предусмотрена возможность смещения изолинии и изменения масштаба спектра (с помощью изменения частоты повторения импульсов, речь о которой пойдет ниже). Для устранения низкочастотных колебаний, связанных с движением стенок сердца и сердечных клапанов, используются различные фильтры. Кроме того, все эхокардиографы имеют звуковой выход, так что сдвиг частоты ультразвукового сигнала преобразуется не только в графическое изображение скорости кровотока, но и в слышимый звук. Звуковой сигнал позволяет точнее направить ультразвуковой луч, выбрать правильные фильтры. Не следует смешивать слышимый звук при допплеровском исследовании с аускультативными данными, это — явления разного происхождения.
Импульсное допплеровское исследование [Pulsed Wave Doppler] основано на использовании ультразвукового сигнала в виде отдельных серий импульсов. Датчик посылает серию ультразвуковых сигналов и «ждет» их возвращения от эритроцитов в виде отраженных сигналов. Поскольку известна скорость распространения ультразвука в среде (1540 м/с), создается возможность анализировать не все сигналы, возвращающиеся к датчику, а только те, которые отражены от эритроцитов, находящихся на определенном расстоянии от датчика. Место исследования кровотока, по-русски называется контрольным объемом, что не точно по смыслу: правильнее — пробный объем [sample volume]. Фактически мы регулируем интервал времени от посылки сигнала до начала приема отраженного сигнала и продолжительность приема сигнала, но практически эти параметры преобразуются в расстояние от датчика до контрольного объема и размеры контрольного объема (рис. 3.3). Длина контрольного объема обычно можно изменять от 2 до 20 мм. Возможность изучения скоростей кровотока в ограниченной области — главное достоинство импульсного допплеровского исследования. На рис. 3.4 показаны примеры допплеровского исследования нормального внутрисердечного кровотока. В табл. 4 приведены максимальные скорости нормального внутрисердечного кровотока у детей и у взрослых.

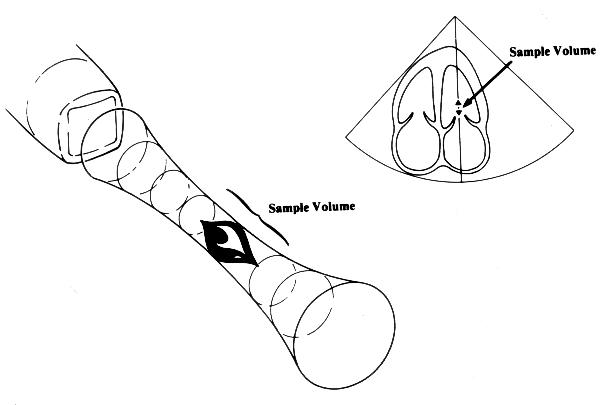

Рисунок 3.3.В импульсном режиме допплеровского исследования интервал времени от посылки сигнала до начала приема отраженного сигнала и продолжительность приема сигнала преобразуются в глубину помещения контрольного объема и размеры контрольного объема. Sample Volume — контрольный объем. Wagonner A.D., Perez J.E. Principles and Physics of Doppler, in: Doppler Echocardiography, ed. N. Schiller, Cardiology Clinics, Vol. 8(2), 1990.
Таблица 4.Максимальные скорости (м/с) нормального внутрисердечного кровотока у детей и у взрослых
| Дети | Взрослые | |
|---|---|---|
| Митральный клапан | 1,0 (0,8—1,2) | 0,9 (0,4—1,3) |
| Трехстворчатый клапан | 0,6 (0,5—0,8) | 0,5 (0,3—0,7) |
| Легочная артерия | 0,9 (0,7—1,1) | 0,75 (0,6—0,9) |
| Выносящий тракт левого желудочка | 1,0 (0,7—1,2) | 0,9 (0,7—1,1) |
| Аорта | 1,5 (1,2—1,8) | 1,35 (1,0—1,7) |
| Hatle L, Angelsen B. Doppler ultrasound in cardiology: physical principles and clinical application, 2nd ed. Philadelphia. Lea & Febiger, 1985 |
A
B
C
D

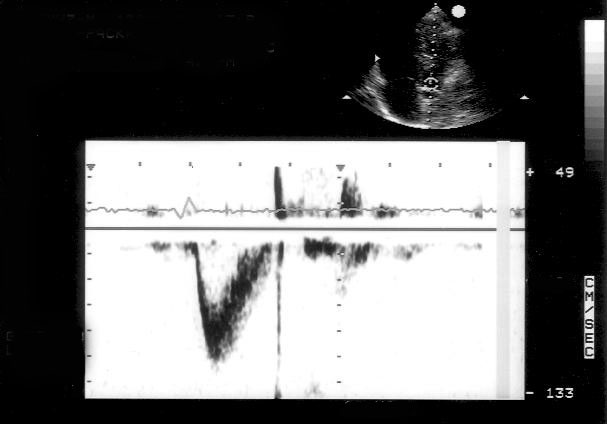

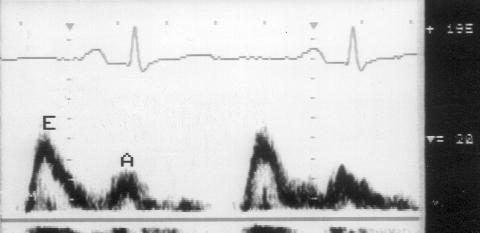

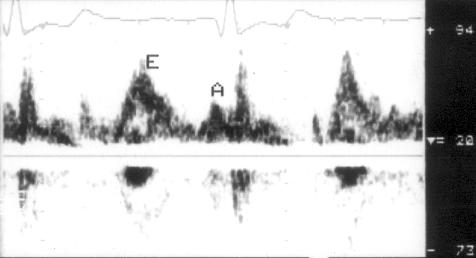

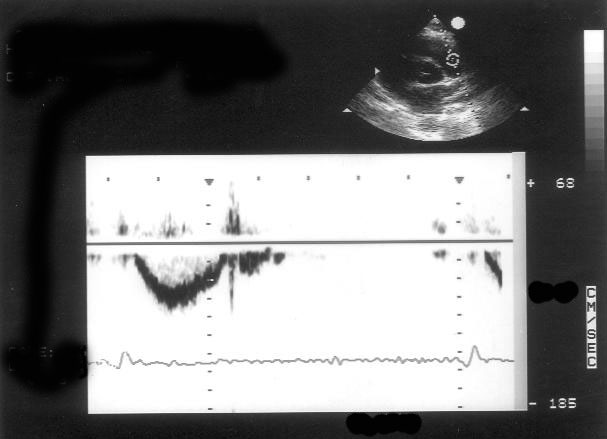

Рисунок 3.4.Примеры исследования нормального внутрисердечного кровотока в импульсном допплеровском режиме. A — кровоток в выносящем тракте левого желудочка, B — кровоток в легочной артерии, C — трансмитральный кровоток, D — транстрикуспидальный кровоток. E — ранний диастолический кровоток, A — кровоток во время предсердной систолы.
Частота повторения импульсов [PRF] — частота, с которой посылаются серии ультразвуковых сигналов. Частоту повторения импульсов увеличивают при уменьшении глубины нахождения контрольного объема и уменьшают при исследовании кровотока, находящегося далеко от датчика. В большинстве современных эхокардиографов изменения частоты повторения импульсов происходят автоматически при перемещении контрольного объема. Чем больше частота повторения импульсов, тем более быстрый кровоток может быть исследован. Предельная скорость кровотока, которая поддается измерению методом импульсной допплер-эхокардиографии, называется пределом Найквиста. При изучении скорости кровотока, превосходящей предел Найквиста, появляется искажение допплеровского спектра [aliasing]. Суть этого феномена иллюстрирует рис. 3.5. Если использовать датчик, имеющий частоту 2,5 МГц, максимальная скорость кровотока, которая может быть определена при помещении контрольного объема на расстояние 8 см от датчика, составляет около 2,4 м/с; при расстоянии 12 см от датчика эта скорость меньше — около 1,6 м/с.
