Вот уже почти тридцать лет «рабочей лошадкой» полупроводниковой промышленности выступают все новые разновидности так называемых полевых МОП-транзисторов (metal-oxide-semiconductor field-effect-transistor, MOSFET). Каждый из них представляет собой структуру из двух проводящих областей (исток и сток, пользуясь физическим жаргоном), разделенных изолированным (оксидным) затвором с каналом, который может находиться в открытом или закрытом состоянии (включено/выключено), что вполне достаточно для создания базового элемента вычислительной или логической схемы компьютера и т. п.

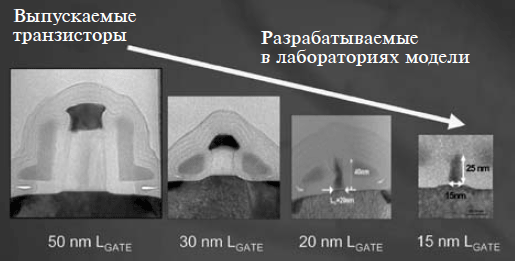

Основной характеристикой этих устройств выступает длительность отпирающего импульса затвора Lgate (называемая диной строб-импульса и соответствующая, грубо говоря, расстоянию между истоком и стоком транзистора), так как уменьшение этого параметра почти автоматически приводит к уменьшению размеров всех остальных размеров устройства по достаточно строгим правилам и закономерностям. Кроме того, с точки зрения физики процессов, уменьшение длины отпирающего импульса означает и сокращение времени переноса требуемого заряда (то есть некоторого числа электронов) от истока к стоку, что, естественно, повышает скорость переключения транзистора и быстродействия логической схемы в целом.
Сказанное объясняет, почему именно этот параметр размеров основного устройства многие авторы считают ключевым и используют для оценки качества полупроводниковых устройств. Собственно говоря, началом зарождения реальных нанотехнологий следует считать момент, когда расстояние между истоком и стоком коммерчески выпускаемых транзисторов стало меньше 100 нм и инженеры действительно начали измерять размеры производимых изделий в нанометрах. На рис. 15.2 представлены полученные на сканирующем электронном микроскопе микрофотографии стандартных полевых ΜОΠ-транзисторов, выпускаемых фирмой Intel. Сегодня фирма относит свои изделия к так называемому поколению «меньше 65 нанометров», а в лабораториях уже создаются образцы с размерами около 15 нм (разумеется, методы их изготовления и формально, и практически относятся именно к нанотехнологиям).
Основная и исключительно важная проблема (как с научной, так и с производстввенной точки зрения) заключается в том, что в изделиях с такими характерными размерами начинают проявляться совершенно новые, квантово-механические особенности и эффекты, приводящие к серьезнейшим изменениям свойств самого вещества. Прежде всего, отметим, что канал транзистора длиной около 15 нм состоит всего из нескольких атомов кремния, вследствие чего понятно, что дальнейшее уменьшение размеров такой структуры невозможно. Это означает, что используемая сейчас полупроводниковая технология достигла физических пределов применимости закона Мура, то есть дальнейшая
Реальная ситуация для организаторов производства выглядит достаточно сложной. В частности, уже при размерах устройств около 25 нм, как предсказывали еще авторы документа, известного под названием «Международного путеводителя по полупроводниковым технологиям» (International Technology Roadmap of Semiconductors, ITRS [100] ), длина затвора или толщина слоя диоксида кремния, отделяющая металл от затвора, должна составлять около 1 нм. Длина затвора определяется физическими требованиями возможности контроля сигнала и т. д., но проблема заключается в том, что при этой толщине (составляющей, как отмечалось чуть выше, несколько атомных размеров) чистота материала диэлектрика должна быть исключительно высокой. На расстояниях около 1 нм любые утечки становятся неприемлемыми, как из-за нарушений точности работы самого устройства, так и надежности его работы. Другими словами, производственники должны применять новые диэлектрические материалы с гораздо более высокими показателями.
Следующим фактором, препятствующим дальнейшему уменьшению размеров устройств в соответствии с законом Мура, выступает тот простой факт, что если размеры используемых устройств действительно сводятся лишь к нескольким атомам, то требования к чистоте исходных материалов становятся исключительно высокими. Например, каждый специалист в полупроводниковой технике прекрасно знает о процессах допирования (легирования), когда в кристалл кремния или другого материала случайным образом вводится ничтожное количество атомов другого вещества, изменяющих вольт-амперные характеристики вещества. В достаточно крупных устройствах влияние таких атомов усредняется и создает требуемые значения параметров, однако понятно, что в очень небольших структурах, содержащих лишь несколько атомов, любой «неправильно» помещенный атом примеси может нарушить весь механизм работы полупроводниковой системы. Другими словами, переход к нанотехнологическим, атомарным структурам требует применения материалов с исключительно высокой, атомарной чистотой.
Столь же высокие требования нанотехнологии предъявляют и к точности любых побочных методик (в частности, к точности изготовления соединений, формируемых разнообразными литографическими приемами). Мы вновь сталкиваемся с проблемой случайных флуктуаций или разброса параметров изготовляемых устройств, так как при переходе к атомарным структурам такие флуктуации могут выходить за рамки технологических требований. Ситуация осложняется и тем, что позднее такие устройства должны объединяться в более крупные системы, и тогда проектировщик сталкивается с очень непростой задачей «стойкости» системы в целом к случайным сбоям отдельных элементов.
При переходе к наномасштабам (как в случае описанного сокращения длины затвора) инженеры и технологи вынуждены одновременно решать противоречивые задачи сохранения качества и функциональности материалов, что ставит перед ними сложнейшие производственные проблемы. В частности, в полупроводниковой технике инженерам приходится все чаще уходить от привычной, ставшей классической планарной компоновки устройств и создавать необычные, «объемные» полевые МОП-транзисторы. При этом они не только меняют схемы устройств, но и начинают применять новые, необычные для полупроводниковой техники материалы (кремниевые структуры с предварительными механическими напряжениями, сплавы кремния и германия или даже полупроводниковые соединения, которые раньше были лишь предметом лабораторных исследований). Другими словами, инженерам приходится искать альтернативы кремниевым кристаллам и структурам, которые использовались десятилетиями.

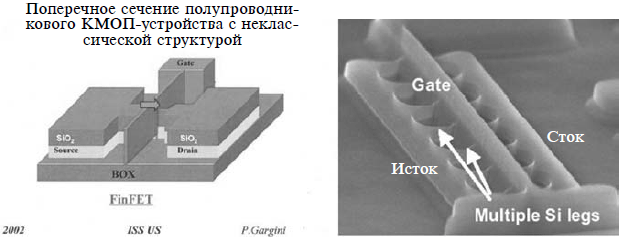

Как упоминалось чуть выше, одним из решений проблемы сокращения длины затвора является использование не планарных, а объемных, трехмерных полупроводниковых структур, которые в результате приобретают все более необычные и непривычные для технологов формы. Например, достаточно давно применяются технологии с так называемым утопленным оксидным слоем (buried layer), изолирующим полупроводниковое устройство от кремниевой подложки, двойными затворами или «окутывающими» затворами, окружающими канал сверху и со сторон. Сами каналы при таких технологиях все чаще приобретают вид нанопроволочных соединений. В качестве типичного примера на рис. 15.3 показана структура одного из самых современных устройств такого типа, полевого транзистора FinFET, в названии которого Fin относится к сложной форме затвора (fin-shaped gate). Структура является трехмерной, а канал в ней напоминает одномерную нанопроволоку сверхминиатюрных размеров. Такая одномерная структура канала может оказаться очень важной при выработке будущих технологий, поскольку канал построен на основе самосборки одномерных проводников (речь в данном случае идет об углеродных трубках).
Помимо проблем с материалами и их обработкой, существуют и более серьезные ограничения на сокращение размеров полупроводниковых устройств, связанные с фундаментальными законами природы, то есть с тем, что на этих расстояниях начинают проявляться квантовые закономерности строения вещества. Например, известно, что на столь малых расстояниях носители заряда – электроны ведут себя подобно волнам и описываются соответствующими уравнениями. При этом возникают новые физические эффекты, такие как квантование (дискретизация) некоторых параметров движения, интерференция волн, туннелирование частиц через энергетические барьеры и т. д. Наличие таких явлений, с одной стороны, нарушает нормальную работу полупроводниковых устройств, но с другой – позволяет создавать при малых размерах устройства совершенно нового типа.
Еще оно важное ограничение связано с дискретностью электрического заряда. Очень небольшие по размеру структуры не могут рассматриваться в качестве некоторой непрерывной электропроводящей среды. При очень малой силе передаваемых зарядов возникают так называемые эффекты дискретности заряда, в результате чего даже отдельный электрон, проникающий по какому-то механизму (например, вследствие туннелирования) из одной области проводника в другую, может приводить к значительному колебанию (флуктуациям) напряжения. Физический механизм такой сверхчувствительности легко объясняется тем, что электрическая емкость С любой системы (определяемая, вообще говоря, через коэффициент пропорциональности между зарядом и напряжением посредством формулы ΔQ = C ΔV) связана с геометрией и меняется скачками при переходе к очень малым размерам. Поэтому при достаточно малых значениях С (~10–17 Ф и меньше) изменение напряжения заряда ΔV, связанное с перемещением одного-единственного электрона (ΔQ = 1,6 х 10–19 Кл), может оказаться больше, чем так называемое термонапряжение полупроводника, составляющее при комнатной температуре 25 мкВ.
Все описанные эффекты ухудшают характеристики широко распространенных полевых МОП-транзисторов (как обычных, так и неклассических) и наглядно демонстрируют, что возможности стандартных методов уменьшения размеров полупроводниковых устройств практически исчерпаны. На первый взгляд может показаться, что общее направление или, образно говоря, «путеводитель» развития полупроводниковой техники заканчиваются тупиком (связанным с фундаментальными законами природы). Однако к будущему стоит относиться с оптимизмом, если вспомнить, что за последние десятилетия физики неожиданно для себя «натыкались» или целенаправленно открыли множество совершенно неожиданных и интересных явлений и закономерностей на границе микромира, которые позволяют создавать устройства и структуры, работающие на новых принципах. Иными словами, развитие полупроводниковой техники привело ученых к пределам применимости старых технологий, но одновременно открыло перед ними принципиально иные возможности миниатюризации и совершенствования устройств, о чем рассказывается ниже.
15.2.1. Перспективные наноэлектронные технологии
Выше уже отмечалось, что по мере того как характерные размеры полупроводниковых устройств уменьшались до нескольких десятков нанометров или даже дальше, физические механизмы и законы, управляющие работой этих устройств, значительно усложнялись. Это не должно удивлять читателя, так как с уменьшением размеров физическая картина требует все более детального описания. Действительно, в макроскопических электротехнических приборах протекание тока напоминает обычный поток непрерывной среды, элементами которой выступают заряженные частицы. Аналогия является настолько полной, что движение такого потока описывается привычными уравнениями гидродинамики жидких сред. С физической точки зрения понятно, что гидродинамическая модель теряет смысл при очень малых масштабах рассматриваемых процессов, и в наносистемах мы должны переходить к рассмотрению дискретных сред вместо непрерывных, то есть описывать электроны в виде отдельных частиц и учитывать особенности их индивидуального поведения.
Переход к созданию и производству так называемых одноэлектронных устройств, естественно, должен приводить к нежелательному снижению их уровня надежности и стандартности характеристик из-за возможности случайных флуктуаций и сложности процессов контроля. С другой стороны, именно эти трудности как бы заранее определяют некоторые грядущие границы применимости наноэлектроники вообще, что будет рассмотрено ниже.
Другое принципиальное отличие наноустройств от их макроскопических аналогов связано с тем, что на малых расстояниях начинают действовать законы квантовой механики. Поведение частиц при этом характеризуется четко выраженным корпускулярно-волновым дуализмом (то есть одновременным проявлением свойств волн и частиц), причем важнейшим характерным размером для определения границ применимости классической теории к описанию движения электрона является так называемая длина волны де-Бройля. Если электрон вступает во взаимодействие с какой-либо структурой, имеющей близкие к этой длине размеры, то его поведение следует описывать скорее методами оптики (а не классической динамики!), то есть в описание должны входить и такие чисто оптические эффекты, как дифракция, интерференция, квантование движения, туннелирование через энергетический барьер и т. п. Естественно, что учет таких явлений принципиально изменяет привычное физическое описание процессов переноса, основанное на законах гидродинамики. Особое значение приобретает и тот факт, что при некоторых условиях волновые свойства электрона могут длительное время сохраняться и на больших расстояниях или в крупных структурах, что заставляет с особым вниманием относиться к когерентности электронных «волн».
С когерентностью волн, описывающих поведение электронов, связана еще одна новая и очень важная парадигма развития компьютерной техники. Дело в том, что на основе фазовых состояний электронных волн теоретически можно создать информационные и вычислительные системы, которые по своим возможностям будут значительно мощнее всех существующих компьютеров, действующих, как известно, на основе простой бинарной логики, связанной с двумя возможными состояниями. Будущие устройства, уже названные квантовыми компьютерами, представляют собой сейчас одно из наиболее перспективных направлений развития вычислительной техники. С другой стороны, из-за упомянутой чувствительности квантовых систем придется постоянно учитывать, что квантовые когерентные состояния являются очень «хрупкими» и могут легко разрушаться при взаимодействии электрона с окружением. В квантовых компьютерах будет возникать множество диссипативных процессов, в первую очередь – из-за колебаний молекул в органических и неорганических материалах самого устройства. Когерентность и другие квантовые эффекты резко ослабляются при нагреве любых атомно-молекулярных структур, вследствие чего для практического наблюдения и использования этих эффектов необходимо работать при низких температурах (для справки отметим, что при комнатной температуре длина когерентности в кристалле кремния составляет всего несколько десятых долей нанометра).
Вообще говоря, квантовые эффекты в полупроводниковой технике сейчас выступают в несколько необычной и даже забавной роли. С одной стороны, как отмечалось выше, они являются основным препятствием к дальнейшей миниатюризации и совершенствованию привычных полевых МОП-транзисторов на основе кремния. С другой стороны, при отказе от весьма распространенного и ценного полевого эффекта, эти же квантово-механические явления позволяют создать целый ряд совершенно новых устройств, работающих на иных принципах и имеющих гораздо меньшие размеры. К числу физических явлений, которые начинают проявляться в нанометрическом масштабе и вполне могут быть использованы для конструирования новых приборов, следует отнести, прежде всего, квантовую интерференцию, отрицательное электрическое сопротивление, одноэлектронные процессы и т. п. Особую ценность многим квантовомеханическими эффектам придает их связь именно с наномасштабами процессов и устройств, а не с конкретными материалами, то есть новые принципы могут быть реализованы в самых разных системах (металлы, полупроводники, нанопроволоки, углеродные нанотрубки, молекулярные соединения и т. п.). Некоторые из этих разнообразных возможностей более подробно рассматриваются ниже.
Еще раз повторим, что как только размеры используемых структур становятся меньше характерной длины фазовой когерентности, физическая картина изменяется и протекающие через вещество электроны начинают проявлять квантовые, волновые свойства, характеризующиеся интерференцией, туннелированием через энергетический барьер, квантованием энергии и импульса и т. п. Свойства таких систем еще требуют изучения, систематизации и классификации. Например, известный физик Рольф Ландауэр из фирмы IBM сумел в очень элегантной теоретической работе показать, что уравнения, описывающие характеристики одномерного проводника (типа нанопроволоки), почти совпадают с теми, которые используются для описания давно применяемых в физике электромагнитных волноводов. Напомним, что такие волноводы обладают несколькими «режимами» работы, проводимость которых ограничена значением фундаментальной константы 2e2/h.
Квантование проводимости вещества было впервые экспериментально доказано в работах конца 80-х годов, осуществленных в лабораториях университетов Кембриджа и Дельфт (Голландия) на специально изготовленных полевых транзисторах при очень низких температурах. Характерной
Выше уже отмечалось, что квантовые эффекты не позволяют просто уменьшать размеры уже существующих полевых МОП-транзисторов. По этой же причине завершаются неудачей многие попытки создать квантовые когерентные устройства, исходя из их аналогии с волноводами. Исследователям никак не удается обеспечить точную работу таких волноводов из-за квантовых флуктуаций, связанных как с наличием случайных атомов примесей в материале, так и из-за сложности регулирования процессов и размеров в наномасштабе вообще. Со временем эти недостатки будут преодолены, однако следует помнить, что фундаментальными ограничениями для наноустройств этого типа останутся характерная длина когерентности и время существования квантовых состояний с фазовой когерентностью. Это заставляет еще раз задуматься о новых материалах для электронной промышленности, поскольку эти характерные величины имеют очень малые значения для кремния при комнатной температуре.
В последние годы ученые все чаще пытаются использовать для создания наноустройств еще одну чисто квантовую характеристику электронов или любых других заряженных частиц. Речь идет о «спине», под которым физики подразумевают внутренний (иногда его называют собственным) магнитный момент, присущий всем элементарным частицам, обладающим электрическим зарядом. Наличие спина обнаруживается при взаимодействии частиц с полем и проявляется в том, что спин в электромагнитных полях может иметь лишь два направления или ориентации, которые условно можно назвать спин-вверх и спин-вниз. Этому квантово-механическому свойству вещества за весь XX век не удалось подобрать удачного классического аналога или объяснения, а его название (оно происходит от английского слова spin, означающего вращение) связано с тем, что магнитный момент заряженной частицы обычно объясняют ее вращением вокруг собственной оси.
Существование двух спиновых состояний у элементов любой системы позволяет использовать множество материалов для создания запоминающих устройств, в качестве примера можно упомянуть выпуск магнитных запоминающих устройств на основе ферромагнетиков (объем производства в этой области давно превышает десятки миллиардов долларов!). В реальной жизни все такие запоминающие устройства устроены очень просто и работают на основе записи или считывания информации в двоичной системе, когда одна ориентация спина соответствует цифре 1, а другая – цифре 0. При переходе к нанотехнологиям исследователи могут не только продолжить традицию записи информации в двоичном коде, но даже воспользоваться совершенно новым, квантовым принципом записи информации. Прототипом вычислительных элементов, построенных на принципах квантовой механики, могут стать так называемые «кубиты», под которыми подразумеваются гипотетические устройства или системы, способные достаточно долго сохранять квантовые состояния с фазовой когерентностью. Выше уже упоминалось, что время существования квантовых состояний электрона с фазовой когерентностью очень мало. Речь шла о когерентности волн де-Бройля, между тем когерентность спиновых состояний электронов в полупроводниках уже сейчас варьируется в пределах от наносекунд до миллисекунд, что позволяет исследователям серьезно относиться к проектированию квантовых вычислительных и запоминающих устройств.Далее, при уменьшении размеров обычных транзисторов исследователи сталкиваются с проблемой обеспечения исключительно высокой чистоты используемых материалов, так как даже один случайный атом примеси может менять характеристики сверхмалых полупроводниковых устройств. Однако, преодолев это препятствие и научившись реально манипулировать отдельными электронами в наномасштабных системах, ученые получили возможность создать целый набор совершенно новых типов устройств или даже приборов. Для пояснения принципов и особенностей работы таких одноэлектронных систем можно рассмотреть задачу о емкости одноэлектронного транзистора с очень небольшим туннельным переходом (речь идет о емкости системы из двух очень малых проводников, разделенных сверхтонким слоем изолятора).
Как уже говорилось выше, электрическая емкость такой системы теоретически представляет собой коэффициент пропорциональности между разностью потенциалов этих проводников и разностью их зарядов (отрицательного и положительного). В простейшей, школьной модели проблема емкости рассматривается на примере двух параллельных обкладок конденсатора, разделенных слоем изолятора. В применении к рассматриваемой структуре, туннелирование одного-единственного электрона между слоями проводников должно приводить к изменению электростатической энергии системы на величину e2/C. Поэтому изменение емкости (которая, напомним, по своей физической природе связана с геометрией) в очень малых системах может оказаться больше, чем характерное значение тепловой энергии (равное 3kT/2), вследствие чего может возникнуть эффект так называемой «кулоновской блокады», уменьшающей проводимость системы для преодоления требуемого электростатического барьера. Этот эффект позволяет экспериментаторам реально регулировать «поштучное» движение электронов вдоль канала проводимости (в данном случае перехода в транзисторе), контролируя тем самым напряжение.

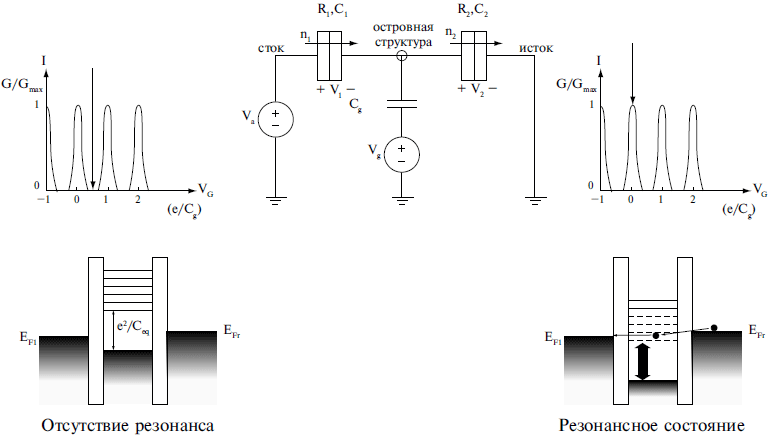

Этот эффект наглядно иллюстрируется данными рис. 15.4, описывающими механизм действия так называемого одноэлектронного транзистора, состоящего из двух туннельных переходов, соединенных проводящим «островком» или «квантовой точкой» с вторичным источником напряжения Vg, присоединенным к системе через дополнительную емкость затвора Cg . Как показано на рисунке, «включение» кулоновской блокады при повышении напряжения на затворе происходит лишь при целочисленных значениях количества электронов, туннелирующих через структуру, что и позволяет осуществлять «поштучное» управление движением электронов. К настоящему времени удалось экспериментально доказать возможность создания множества одноэлектронных вычислительных устройств (транзисторы, устройства накачки, или «насосы», простейшие логические схемы, запоминающие устройства и т. п.), работающих на этом принципе. Более того, некоторые из этих устройств уже сейчас способны функционировать даже при комнатной температуре, что представляется исключительно важным для практического применения, поскольку позволяет отказаться от очень сложной, дорогой и капризной системы криогенного охлаждения. Организация производства одноэлектронных устройств (как и описанных выше структур с квантовой интерференцией) связана с множеством технологических сложностей, вызываемых как случайными флуктуациями, так и очень высокими требованиями к литографической методике. Напомним, что для успешной работы устройств такого типа необходимо, прежде всего, чтобы энергия одноэлектронной «зарядки» структуры превышала тепловую энергию (25 мкэВ при 300 К).
Рис. 15.4. Схема устройства одноэлектронного транзистора (single-electron transistor, SET), состоящего из двух туннельных переходов, соединенных проводящим «островком», на который через емкость затвора подается смещающее напряжение V. Как показано на рисунке слева, в обычном (нерезонансном) состоянии такой системы туннелирование электронов невозможно из-за широкой запрещенной зоны. Подача через затвор на проводящий «островок» требуемого смещающего напряжения создает в системе резонанс (правая часть рисунка), при котором электроны по одному туннелируют через барьер, в результате чего возникают характерные пики проводимости
Другим направлением быстрого и перспективного развития функциональных электронных наноустройств стала самосборка (самоорганизация) разнообразных структур из полупроводниковых нанопроволок (ПНП) и углеродных нанотрубок. Особое внимание в последнее десятилетие вызывали именно ПНП, поскольку выяснилось, что они обладают очень интересными особенностями проводимости (вольт-амперными характеристиками), позволяющими использовать их в качестве резонансных туннельных диодов, одноэлектронных транзисторов и структур с полевым эффектом. В самое последнее время интерес к изучению ПНП дополнительно усилился после того, как была доказана возможность направленной самосборки ПНП в процессе эпитаксиального выращивания.
На рис. 15.5 приведена полученная на сканирующем электронном микроскопе микрофотография характерной структуры такого типа, изготовленной методом сложного эпитаксиального выращивания, в котором принимают участие компоненты, находящиеся в газовом, жидком и твердом состоянии. Изготовляемые этим методом нанопроволочные структуры могут относиться как к классу простых, одноэлементных полупроводников (Si, Ge), так и к интерметаллическим полупроводникам (типа III–V). Этот факт является исключительно важным с точки зрения коммерциализации и производства, поскольку он сразу позволяет использовать при их изготовлении стандартные, давно разработанные и высокоэффективные технологические приемы существующей полупроводниковой промышленности (контролируемое легирование в процессе роста, изменение состава, позволяющее создавать так называемые резкие D-гетеропереходы, и т. п.). Используя методы самоорганизации ПНП, некоторые группы исследователей (в частности, в Гарвардском и Лундском университетах) смогли синтезировать и продемонстрировать возможности целого ряда интересных в коммерческом плане структур, таких как нанопроволочные полевые транзисторы, биполярные устройства, инверторы на дополняющих структурах и т. п. На основе ПНП со специально изготовленными гетероструктурами уже созданы резонансные туннельные диоды, одноэлектронные транзисторы и другие наноэлектронные устройства. Кроме того, исследователи все чаще задумываются о возможностях использования организованных массивов или решеток из ПНП, что, естественно, ставит перед ними новые технологические задачи, связанные с обеспечением требуемого распределения ПНП и их направленности.

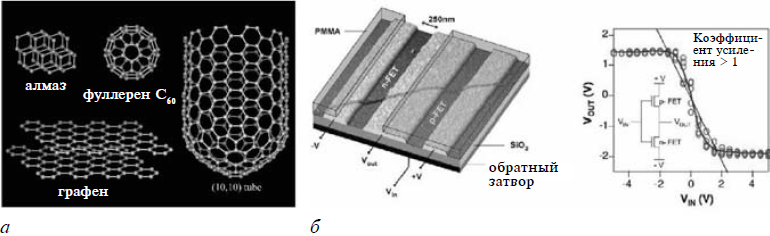

Очень важное направление исследований возникло после того, как выяснилось, что углеродные нанотрубки, представляющие собой еще одну структурную форму атомарного углерода, обладают множеством интересных физико-химических особенностей. На рис. 15.6, а представлены некоторые возможные, все более усложненные структуры из атомов углерода, завершающиеся изображением конфигурации в виде нанотрубки с вершиной в виде полусферы, представляющей собой половину знаменитой молекулы C60 (бакибол). Легко заметить, что эта структура в целом практически является «сверткой» так называемой графеновой пленки углерода (из шестигранных колец), свернутой соответствующим образом в трубки диаметром несколько нанометров. Исключительно важным и принципиальным открытием стало обнаружение того факта, что трубки такого типа, свернутые разных направлениях и соединенные между собой по-разному, могут образовывать новые материалы с совершенно неожиданными свойствами. Химики и физики давно знакомы с тем, что направление «закрутки» структуры может существенно менять физико-химические свойства вещества, и обозначают этот параметр термином «хиральность». Структуры из углеродных нанотрубок, в зависимости от хиральности, неожиданно могут оказываться металлами, полупроводниками или изоляторами, что, естественно, вызывает огромный интерес у материаловедов и технологов. Особое значение это открытие имеет для специалистов по полупроводниковой технике, поскольку позволяет им обобщить теоретические представления о всех материалах, используемых в информационных технологиях, поскольку устройства связи, проводники, диэлектрики оказываются разновидностями одних и тех веществ в разных структурных состояниях. На рис. 15.6, б дана схема и характеристики полевого транзистора, созданного специалистами фирмы IBM на основе углеродных нанотрубок и пригодного для использования в простейших логических и вычислительных устройствах. Стоит добавить, что проводимость таких нанотрубок очень сильно меняется при любых процессах присоединения атомов и молекул к стенкам или концам структуры, что делает подобные устройства почти идеальными датчиками для регистрации химических соединений, биологических агентов и т. п. Естественно, эта особенность НПН и трубок привлекла внимание разработчиков и производителей разнообразных химических и биологических датчиков. Для технологов основные проблемы заключаются в изучении процессов роста структур, особенно связанных с обеспечением заданной хиральности и направленности углеродных трубок, а также методов соединения трубок с материалом подложки и других побочных методик, необходимых для организации промышленного производства.

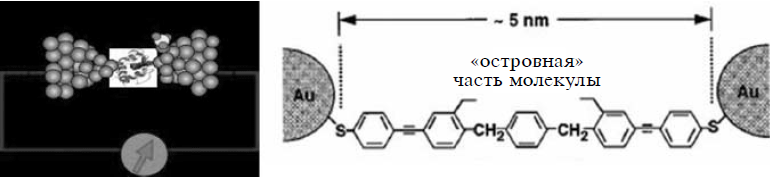

Представляется очевидным, что на этом пути миниатюризации мы быстро приходим к электронным устройствам, сформированным внутри отдельных молекул, вследствие чего это направление давно получило у физиков название молекулярной электроники или просто мольтроники (moltronics). Типичным примером устройств такого типа может служить показанный на рис. 15.7 наномасштабный электрический контакт в виде органической молекулярной цепочки и соответствующей ему схемы. Необычные функциональные свойства таких молекулярных контактов обеспечиваются боковыми химическими группами или молекулами. Например, показанная в правой части рисунка молекулярная цепочка (изученная Марком Ридом из Йельского университета и Джеймсом Туром из университета Райса) характеризуется так называемой «отрицательной дифференциальной проводимостью» вольт-амперной характеристики, то есть величина протекающего через нее тока уменьшается с ростом прилагаемого к контактам напряжения! С точки зрения электротехники мы имеем дело просто с «отрицательным» сопротивлением, что может быть использовано для создания новых электрических схем и устройств разного назначения (новые типы усилителей сигнала, создание бистабильных систем и т. п.). Другим перспективным направлением развития молекулярной электроники стали логические устройства нового типа и т. п.
