Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)
Шрифт:

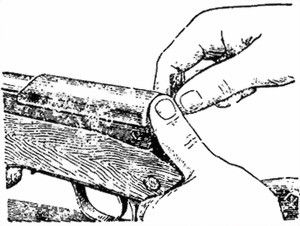

Рис. 5. Отделение крышки ствольной коробки
4) Вынуть возвратный механизм. Взять его правой рукой и вынуть из канала стебля затвора.
5) Вынуть затвор (рис. 6). Удерживая карабин левой рукой за цевье, правой отвести затвор за рукоятку назад, повернуть карабин правой стороной вниз и вынуть стебель затвора вместе с остовом.

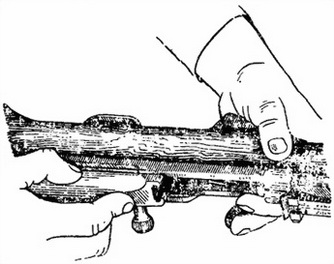

Рис. 6.

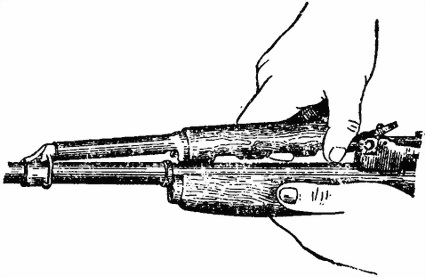

Рис. 7. Отделение газовой трубки со ствольной накладкой
6) Отделить остов от стебля затвора, удерживая затвор за стебель.
7) Отделить газовую трубку со ствольной накладкой (рис. 7). Удерживая карабин левой рукой за цевье, правой рукой с помощью выколотки повернуть флажок замыкателя газовой трубки вверх так, чтобы его нижний ограничитель уперся в верхнюю кромку паза, приподнять задний конец трубки и снять ее с патрубка газовой камеры. После этого наклонить газовую трубку вниз и извлечь газовый поршень.
Примечание. В карабинах первого выпуска поворот флажка замыкателя газовой трубки производится без использования выколотки.
7. Порядок сборки карабина после неполной разборки:
1) Присоединить газовую трубку со ствольной накладкой. Вставить газовый поршень в газовую трубку, взять карабин левой рукой за цевье, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть флажок замыкателя газовой трубки вниз до отказа.
2) Присоединить остов к стеблю затвора (рис. 8).
3) Вставить затвор в ствольную коробку. Открыть крышку магазина; удерживая карабин левой рукой за цевье ложи, повернуть его правой стороной вниз; правой рукой вставить затвор и продвинуть его вперед; повернуть карабин затвором вверх и закрыть крышку магазина.
4) Вставить возвратный механизм в канал стебля затвора концом, на который надета муфта.
5) Присоединить крышку ствольной коробки. повернуть флажок чеки крышки вверх и оттянуть чеку вправо; наложить крышку на ствольную коробку и подать ее вперед; придерживая крышку большим пальцем левой руки, закрепить ее чекой и повернуть флажок чеки вниз.
Рис. 8. Присоединение остова к стеблю затвора
6) Присоединить шомпол. Отвести штык в сторону, вставить шомпол и поставить штык на место.
7) Вложить пенал в гнездо приклада. Уложить в корпус пенала протирку, ершик, выколотку и закрыть его крышкой пенала; вложить пенал в гнездо приклада крышкой пенала к себе.
8) Спустить курок. Снять с предохранителя, повернув флажок предохранителя вниз; спустить курок; поставить на предохранитель, повернув флажок предохранителя вверх.
8. Порядок полной разборки карабина:
1) Произвести неполную разборку, руководствуясь ст. 6.
2) Вынуть толкатель с пружиной (рис. 9). Левой рукой взять карабин за цевье под прицелом; удерживая толкатель пальцем левой руки, правой рукой повернуть флажок замыкателя газовой

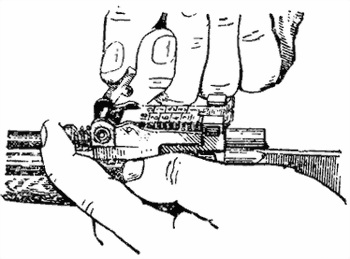

Рис. 9. Извлечение толкателя с его пружиной

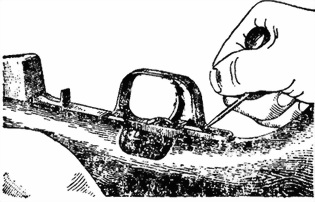

Рис. 10. Утапливание защелки спусковой скобы при отделении ударно-спускового механизма
3) Отделить ударно-спусковой механизм. Положить карабин на левую руку магазином вверх; проверить, поставлен ли карабин на предохранитель (если нет, поставить); выколоткой, вставленной в корпус пенала, утопить защелку спусковой скобы (рис. 10); взяться за спусковую скобу и отделить ударно-спусковой механизм.

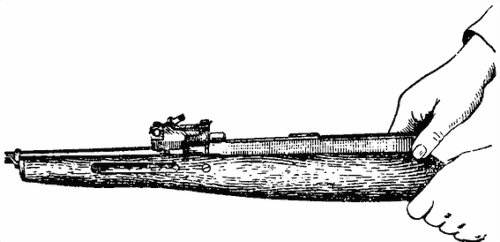

Рис. 11. Отделение ствола со ствольной коробкой от ложи
4) Отделить магазин. Взять магазин за корпус и вынуть его.
Нельзя отделять магазин от карабина и присоединять его при наличии затвора в ствольной коробке, так как это приведет к повреждению загибов магазина.
5) Отделить ствол со ствольной коробкой от ложи. Поставить штык в боевое положение; взять карабин левой рукой за шейку ложи, правой — за ствольную коробку и чеку и усилием рук или легкими ударами руки по прикладу отделить ствол (рис. 11); поставить штык в походное положение,
6) Разобрать ударно-спусковой механизм. Произвести спуск курка, для этого снять с предохранителя, указательным пальцем левой руки нажать на конец рычага автоспуска (рис. 12) и, наблюдая в отверстие спусковой скобы, совместить спусковой рычаг с шепталом, одновременно нажать на спусковой крючок.

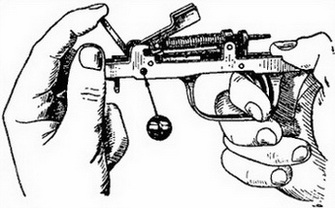

Рис. 12.Спуск курка с боевого взвода при отделенном ударно-спусковом механизме
Отделить курок (рис. 13), для чего взять ударно-спусковой механизм в левую руку, правой рукой надеть корпус пенала на курок; нажимая корпусом пенала на курок (так, чтобы он не встал на боевой взвод), сжать боевую пружину, вывести цапфы курка из вырезов стойки спусковой скобы; постепенно ослабляя нажим, вывести стержень из кольцеобразных муфт автоспуска и спускового рычага.

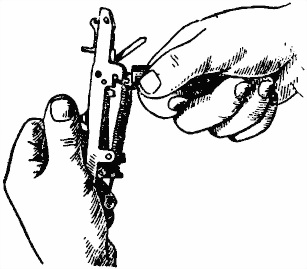

Рис. 13. Отделение курка
Снять боевую пружину со стержня.
7) Разобрать возвратный механизм (рис. 14). Надеть направляющую трубку на головку шомпола и упереть шомпол в стол или предмет, сжать возвратную пружину и снять муфту; снять пружину с направляющей трубки и стержня; вынуть из трубки шомпол, а затем направляющий стержень.
Рис. 14. Разборка возвратного механизма
