Приклад имеет гнездо для принадлежности. В гнезде имеется пружина для выталкивания пенала с принадлежностей.

На прикладе укреплены антабка для ремня и металлический затыльник с крышкой.

Принадлежность и обоймы к карабину

23. Принадлежность (рис. 36) применяется для разборки, сборки, чистки и смазки карабина. Она состоит из шомпола, протирки, ершика, выколотки, пенала и масленки.

Рис. 36.

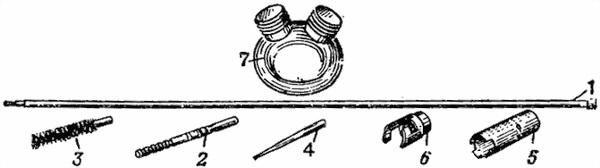

Принадлежность:

1 — шомпол; 2 — протирка; 3 — ершик; 4 — выколотка; 5 — корпус пенала; 6 — крышка пенала; 7 — масленка

Шомпол применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора с помощью протирки и ершика. Он имеет головку с отверстием для выколотки; на другом конце шомпола имеется нарезка для навинчивания протирки или ершика.

Протирка применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора.

Ершик применяется только для смазки канала ствола.

Выколотка используется при разборке и чистке карабина, При чистке канала ствола она вставляется в отверстие головки шомпола.

а

б

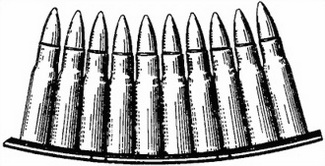

Рис. 37. Обойма:

а — снаряженная; б — неснаряженная; 1 — бортики; 2 — пружинные концы с ограничителями

Пенал принадлежности служит для хранения протирки, ершика и выколотки. Он состоит из корпуса и крышки. При чистке и смазке канала ствола корпус пенала применяется как шомпольная муфта, а крышка пенала — как дульная накладка

Корпус пенала имеет сквозные отверстия, в которые вставляются шомпол и выколотка при чистке оружия, и вертикальные вырезы для навинчивания протирки на шомпол. Крышка пенала имеет отверстие для направления шомпола во время чистки, чтобы избежать растертости дульной части канала ствола, и пружинные концы с вырезами для крепления на трубке ствола и корпусе пенала.

Масленка служит для хранения смазки.

24. Обойма (рис. 37) служит для быстрого заряжания карабина. В обойме помещается 10 патронов. Она имеет загнутые бортики и пружинные концы с ограничителями для удержания патронов.

7,62-мм боевые патроны обр. 1943 г.

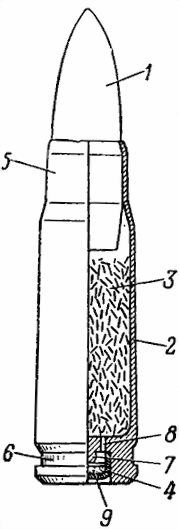

Рис. 38. Боевой патрон:

1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — кольцевая проточка; 7 — наковальня; 8 —

затравочное отверстие; 9 — ударный состав

25. Боевой патрон (рис. 38) состоит из пули, гильзы, порохового заряда и капсюля.

26. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.

Обыкновенная пуля со стальным сердечником (рис. 39, а) предназначается для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.

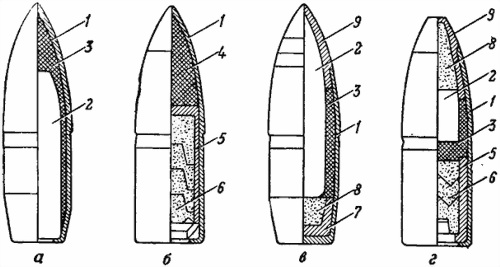

Рис. 39. Пули:

а — обыкновенная со стальным сердечником; б — трассирующая: в — бронебойно зажигательная: г — зажигательная, 1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый; 5 — стаканчик трассера; 6 — трассирующий состав; 7 — поддон (свинцовый); 8 — зажигательный состав; 9 — наконечник (томпаковый)

Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Отличительной окраски эта пуля не имеет.

Трассирующая пуля (рис. 39, б) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.

В оболочке трассирующей пули спереди помещен сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. При выстреле горение от порохового заряда передается трассирующему составу пули, который, сгорая при полете пули, дает яркий светящийся след, хорошо видимый днем и ночью.

Головная часть пули окрашена в зеленый цвет.

Бронебойно-зажигательная пуля (рис, 39, в) предназначена для зажигания горючих жидкостей и для поражения живой силы, находящейся за легкими бронированными прикрытиями на дальностях до 300 м.

Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником. пули, воспламеняет горючее.

Головная часть пули окрашена в черный цвет с красным пояском.

Зажигательная пуля (рис. 39, г) предназначена для воспламенения горючих жидкостей (бензина, керосина) в железных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (соломенных крыш, сухой травы и др.) на дальностях до 700 м.

Зажигательная пуля состоит из оболочки, томпакового наконечника, зажигательного состава, стального сердечника, свинцовой рубашки и стаканчика с трассирующим составом. Зажигательный состав пули воспламеняется при ударе пули о преграду.
