Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)

Министерство обороны СССР

Затвор состоит из стебля, остова, ударника, выбрасывателя с пружиной и шпильки.

Стебель затвора (рис. 25) служит для приведения в движение остова затвора при стрельбе. Он имеет: продольные пазы для движения по направляющим выступам ствольной коробки; в передней части — вырез с вертикальными пазами для направления обоймы при заряжании, рукоятку для отвода затвора; На нижней плоскости — рожки, предназначенные для приведения в движение остова затвора, и запирающий выступ для запирания затвора; сзади цилиндрический (глухой) канал для возвратного механизма.

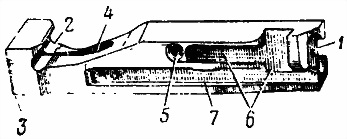

Рис. 26.

Остов затвора:

1 — вырез; 2 — скошенный вырез; 3 — боевая грань; 4 — канал для ударника; 5 — отверстие для шпильки; 6 — гнездо для выбрасывателя; 7 — выем для загиба магазина

Остов затвора (рис. 26) служит для соединения всех частей затвора. Оп имеет: цилиндрический вырез для дна гильзы патрона; скошенный вырез для соединения со стеблем; боевую грань для захождения за боевой упор ствольной коробки при запирании затвора; отверстие для шпильки; с правой стороны — гнездо для выбрасывателя с пружиной; на правой и левой стенке выемы, в которые заходят загибы магазина; внутри — канал для ударника.

Рис. 27. Ударник:

1 — боек, 2 — передний конус; 3 — вырез для шпильки

Ударник (рис. 27) имеет боек для нанесения удара по капсюлю патрона; передний конус для ограничения движения ударника вперед и вырез для шпильки. Ударник сделан граненым для облегчения.

В некоторых карабинах ударник сделан цилиндрическим с боковыми лысками.

Выбрасыватель с пружиной (рис. 28) служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражателем. Он имеет зацеп для захвата гильзы и канал для пружины.

Рис. 28. Выбрасыватель с пружиной:

1 — зацеп; 2 — канал для пружины; 3 — пружина

Шпилька служит для крепления ударника и выбрасывателя в остове затвора.

Примечание. В затворах первой конструкции на ударник надета отбойная пружина, на конце ударника имеется головка, ограничивающая его движение вперед, выбрасыватель не закрепляется шпилькой. В связи с указаниями особенностями все части затвора, кроме пружины выбрасывателя, имеют несколько другие очертания.

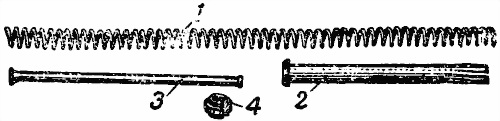

Рис. 29. Возвратный механизм:

1 — возвратная пружина; 2 — направляющая трубка; 3 — направляющий стержень; 4 — муфта

16. Возвратный механизм (рис. 29) служит для возвращения затвора в переднее

положение. Он состоит из возвратной пружины, направляющей трубки, направляющего стержня и муфты. Муфта с обеих сторон имеет цилиндрические выступы и может ставиться на стержень любой стороной (в карабинах первого выпуска муфта имеет цилиндрический выступ только с одной стороны).

17. Газовая трубка со ствольной накладкой (рис. 30). Газовая трубка служит для направления движения газового поршня. Задняя часть ее прикрыта ствольной накладкой для предохранения рук стрелка от ожогов при продолжительной стрельбе.

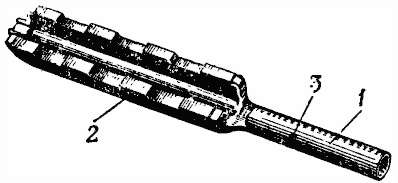

Рис. 30. Газовая трубка со ствольной накладкой:

1 — газовая трубка; 2 — ствольная накладка; 3 — отверстие для выхода газов и воздуха

На передней части газовой трубки имеется сквозное боковое отверстие для выхода части пороховых газов и воздуха при отходе газового поршня назад. Газовая трубка своим передним концом крепится на патрубке газовой камеры, а задним — в колодке прицела с помощью замыкателя.

Рис. 31. Газовый поршень:

1 — головка; 2 — стержень

18. Газовый поршень (рис. 31) служит для передачи удара пороховых газов толкателю. Он имеет головку и стержень Газовый поршень помещается в газовой трубке.

19. Толкатель с пружиной (рис. 39). Толкатель служит для передачи удара газового поршня стеблю затвора. Он имеет головку и стержень. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

Рис. 32. Толкатель с пружиной:

1 — головка; 2 — стержень; 3 — пружина

20. Ударно-спусковой механизм (рис. 33) служит для спуска курка, нанесения удара по ударнику, предотвращения выстрелов при незапертом затворе и для постановки на предохранитель. Он позволяет производить стрельбу только одиночными выстрелами.

Основанием ударно-спускового механизма является спусковая скоба, на которой крепятся: курок со стержнем и боевой пружиной, шептало с пружиной, автоспуск, разобщитель, спусковой крючок со спусковым рычагом и пружиной, предохранитель с пружиной, защелка магазина и шпилька.

Спусковая скоба имеет: в передней части — шпильку для крепления защелки магазина и для присоединения спусковой скобы к передней стойке ствольной коробки; с левой стороны — отверстие для наблюдения за совмещением конца спускового рычага с шепталом при спуске курка; сверху — две стойки для крепления курка и автоспуска; сзади — отверстие для защелки спусковой скобы.

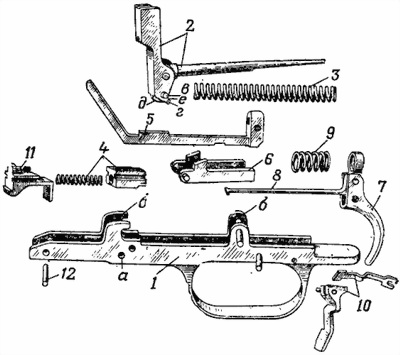

Рис. 33. Ударно-спусковой механизм в разобранном виде:
