Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)
Шрифт:
а
б

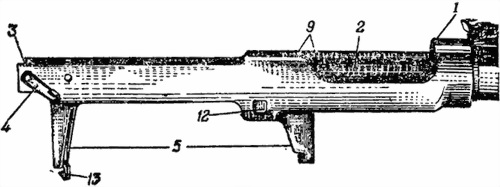

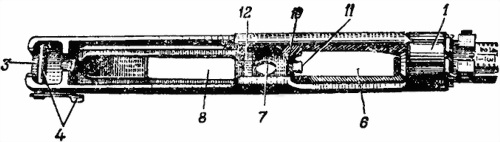

Рис. 19.Ствольная коробка:
а — вид сбоку; б — вид сверху, 1 — трубка для толкателя; 2 — вырез для выбрасывания гильз; 3 —
Ствольная коробка имеет:
— сверху в передней части — трубку для толкателя; с правой стороны вырез для выбрасывания гильзы, сзади — вырез для выступа крышки ствольной коробки и чеку с флажком;
— снизу — две стойки (передняя с вырезами и задняя с защелкой) для крепления ударно-спускового механизма; окно для подачи патронов из магазина; отверстие для рычага автоспуска; окно для головки курка;
— внутри — направляющие выступы для движения затвора; отражатель для отражения гильзы (патронов); останов затвора с пружиной для удержания затвора в открытом положении; боевой упор для запирания затвора;
— на правой стенке сзади — фиксирующий выем для флажка чеки;
— на левой стенке — номер карабина и риску, показывающую соединение ствола со ствольной коробкой.
Сверху ствольная коробка закрывается крышкой.

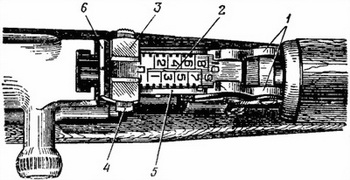

Рис. 20. Прицел:
1 — колодка прицела; 2 — прицельная планка; 3 — хомутик; 4 — защелка; 5 — сектор; 6 — гривка с прорезью
12. Прицельное приспособление служит для наводки карабина при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.
Прицел (рис. 20) состоит из колодки прицела с пластинчатой пружиной, прицельной планки и хомутика с защелками и пружинами.
Колодка прицела имеет два сектора для придания прицельной планке определенной высоты и отверстия для крепления прицельной планки. В колонке прицела закреплена пластинчатая пружина для удержания прицельной планки в приданном положении.
Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для защелок хомутика. На планке нанесена шкала с делениями от 1 до 10 и буквой «П» Цифры обозначают дальности стрельбы в сотнях метров; «П» обозначает постоянную установку прицела, соответствующую прицелу 3.

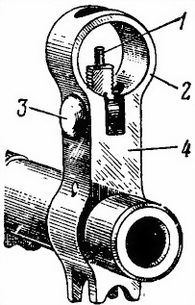

Рис. 21. Мушка
1 — мушка; 2 — предохранитель мушки; 3 — полозок; 4 — верхняя стойка
Для установки прицела на требуемое расстояние необходимо передний срез хомутика совместить
Мушка (рис. 21) ввинчена в полозок, который закреплен в верхней стойке трубки ствола.
На полозке мушки и на стойке трубки ствола нанесены риски, определяющие правильность положения мушки.
13. Штык (клинковый неотъемно-откидной, рис. 22) применяется для поражения противника в рукопашном бою. Он состоит из клинка с основанием и трубки с пружиной. Своим основанием штык крепится осью к нижней стойке трубки ствола.

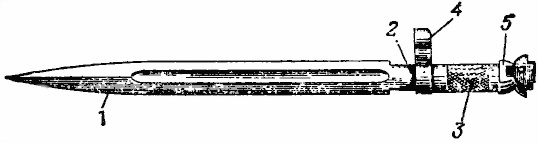

Рис. 22. Штык:
1 — клинок; 2 — основание штыка; 3 — трубка с пружиной; 4 — кольцо трубки; 5 — кольцевой выступ
Трубка штыка с пружиной служит для крепления штыка в боевом и походном положении. Она надета на основание штыка и имеет: на передней части — кольцо для крепления штыка к дульной части ствола в боевом положении, на задней части — кольцевой выступ с вырезами. Кольцевой выступ обеспечивает удержание шомпола, примкнутого к стволу, а вырезы удерживают штык на нижней стойке трубки ствола в походном и боевом положении.
Пружина трубки штыка служит для удержания и амортизации штыка во время выстрела. Амортизация штыка обеспечивает однообразный бой карабина независимо от того, в боевом или походном положении находится штык.
Примечание. Некоторые карабины первого выпуска имеют игольчатый штык Крепление его на карабине такое же, как и клинкового штыка.

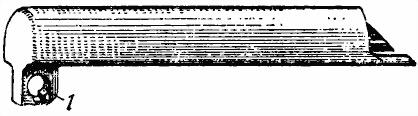

Рис. 23. Крышка ствольной коробки:
1 — выступ с отверстием для чеки
14. Крышка ствольной коробки (рис. 23) предохраняет от загрязнения части и механизм, помещенные в ствольной коробке, и удерживает в ней затвор с возвратным механизмом. Снизу она имеет выступ с отверстием для чеки и направляющие выступы для стебля затвора, являющиеся в собранном карабине продолжением направляющих выступов ствольной коротко.

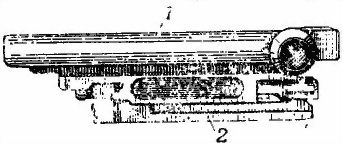

Рис. 24. Затвор:
1 — стебель; 2 — остов
15. Затвор (рис 24) служит для досылания патрона в патронник, закрывания канала ствола, для удара по капсюлю патрона, извлечения из патронника гильзы (патрона) и постановки курка на боевой взвод.

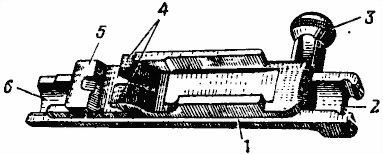

Рис. 25. Стебель затвора:
1 — продольный паз; 2 — вырез с вертикальными пазами; 3 — рукоятка; 4 — рожки; 5 — запирающий выступ; 6 — канал для возвратной пружины
