8) Отделить ударник и выбрасыватель от остова затвора.
Выколоткой с помощью молотка выбить шпильку из отверстия (рис. 15); вынуть ударник, усилием пальцев подать выбрасыватель назад и вверх и отделить его от остова (рис. 16); поворачивая пружину выбрасывателя против часовой стрелки, вынуть ее из канала выбрасывателя.

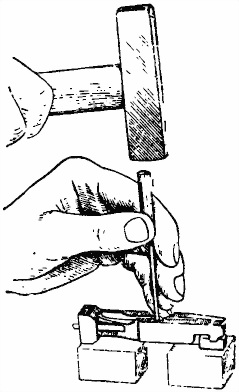

Рис. 15. Выбивание шпильки при отделении ударника и выбрасывателя
Примечание. В затворах первого
Рис. 16. Отделение выбрасывателя от остова затвора
9. Порядок сборки карабина после полной разборки:
1) Присоединить к остову затвора выбрасыватель и ударник. Вложить в канал выбрасывателя пружину выбрасывателя; вложить выбрасыватель с пружиной в гнездо для выбрасывателя на остове затвора, для чего нажать спереди на выбрасыватель и дослать его на свое место.
Вставить ударник в канал остова затвора так, чтобы вырез в ударнике совпал с отверстием для шпильки, закрепить ударник шпилькой.
Примечание. В затворах первого выпуска сначала надеть на ударник его пружину и присоединить ударник, затем вставать выбрасыватель с его пружиной.
2) Собрать возвратный механизм. Вставить направляющий стержень в направляющую трубку; надеть направляющую трубку на головку шомпола и поставить его отвесно на стол; надеть возвратную пружину, сжать ее и надеть муфту. Извлечь шомпол из направляющей трубки (в карабинах первого выпуска муфту надевать цилиндрическим выступом к пружине).
3) Собрать ударно-спусковой механизм. Присоединить курок, для чего надеть боевую пружину па стержень, а на курок — корпус пенала, ввести конец стержня в кольцеобразные муфты и, пожимая на курок с помощью корпуса пенала, сжать боевую пружину и завести цапфы курка в вырезы стойки спусковой скобы.
4) Присоединить ствол со ствольной коробкой к ложе. Поставить штык в боевое положение; взять в левую руку ложу, в правую — ствол со ствольной коробкой, направить кольцо цевья в вырез цевья и вложить ствол со ствольной коробкой в желоб ложи; поставить штык в походное положение.
5) Присоединить магазин. Положить карабин на левую руку прицелом вниз. Ввести магазин передней частью в окно ложи до соприкосновения со стволом, затем продвинуть по стволу до упора выступа магазина в зацеп и опустить заднюю часть магазина на ствольную коробку.
6) Присоединить ударно-спусковой механизм. Взвести курок на боевой взвод и поставить на предохранитель; положить карабин на левую руку прицелом вниз; вставить концы шпильки в вырезы передней стойки ствольной коробки и подать ударно-спусковой механизм вперед и вниз; ладонью правой руки (рис. 17) ударить по спусковой скобе так, чтобы защелка спусковой скобы вошла в ее отверстие. После присоединения ударно-спускового механизма снять карабин с предохранителя и проверить, надежно ли удерживается ударно-спусковой механизм защелкой спусковой скобы. Поставить карабин на предохранитель.

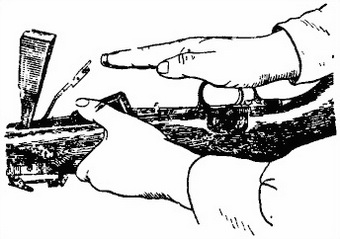

Рис. 17. Присоединение ударно-спускового механизма
Нельзя присоединять ударно-спусковой механизм, если флажок предохранителя находится в нижнем положении.
7) Вставить толкатель с пружиной. Повернуть
8) Дальнейшую сборку производить, руководствуясь ст. 7.
Глава III
НАЗНАЧЕНИЕ, УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ КАРАБИНА, ПРИНАДЛЕЖНОСТИ И ПАТРОНОВ
10. Ствол (рис. 18) служит для направления полета пули. Внутри он имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для предания пуле вращательного движения. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола. У карабина он равен 7,62 мм. В казенной части (рис. 18, а) канал гладкий и сделан по форме гильзы. Эта часть канала ствола служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.
а
б

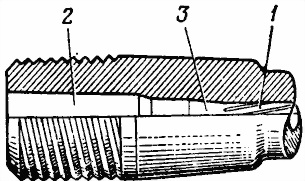

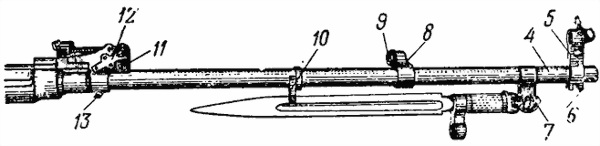

Рис. 18. Ствол:
а — казенная часть в разрезе; б — наружный вид; 1 — нарезная часть; 2 — патронник; 3 — пульный вход; 4 — трубка ствола; 5 — верхняя стойка; 6 — упор для головки шомпола; 7 — нижняя стойка; 8 — газовая камера; 9 — патрубок газовой камеры; 10 — кольцо цевья; 11 — колодка прицела; 12 — замыкатель газовой трубки; 13 — зацеп для магазина
В стенке ствола имеется отверстие для отвода части пороховых газов в газовую камеру. Па казенном срезе ствола сделан вырез для зацепа выбрасывателя.
На стволе (рис. 18, б) наглухо закреплены:
— трубка ствола, которая имеет верхнюю стойку для крепления мушки и нижнюю стойку для крепления штыка; верхняя стойка имеет упор для головки шомпола, а нижняя — отверстие для шомпола;
— газовая камера для направления пороховых газов из отверстия ствола на газовый поршень, для этого она имеет наклонное отверстие, которое совмещено с отверстием в стенке ствола, и патрубок, слева на газовой камере антабка для ремня;
— кольцо цевья для соединения ложи со стволом, в кольце цевья имеются отверстие для шомпола и вырез для лезвия штыка,
— колодка прицела, которая имеет замыкатель газовой трубки, сквозной канал для толкателя с пружиной, зацеп для магазина.
Ствол посредством резьбы соединен со ствольной коробкой и от нее не отделяется.
11. Ствольная коробка (рис. 19) служит для соединения частей и механизмов карабина, для обеспечения закрывания канала ствола затвором и запирания затвора.
