Зажигательная пуля является одновременно и трассирующей. Трасса пули хорошо видна днем и ночью па расстояниях до 700 м.
Головная часть пули окрашена в красный цвет.
27. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для обтюрации (устранения прорыва пороховых газов в сторону затвора). Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для захвата гильзы зацепом выбрасывателя.
В дне гильзы имеются гнездо для капсюля, наковальня, на которой
28. Пороховой заряд состоит из пироксилинового пороха.
29. Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка, ударного состава и фольгового кружка, прикрывающего ударный состав. При ударе по капсюлю ударный состав воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.
30. Патроны обр. 1943 г. укупориваются в деревянные ящики. В ящике укладываются две герметически закрытые железные оцинкованные коробки, содержащие по 660 патронов, упакованных в картонные пачки, или по 460 патронов в обоймах. Всего в ящике помещается 1320 патронов без обойм или 920 патронов в обоймах.
Если в ящике содержатся патроны с обыкновенными пулями, то на боковой стенке ящика цветные полосы не наносятся. Если в ящике находятся патроны с трассирующими пулями, на его стенке имеется зеленая полоса, с бронебойно-зажигательными — черная и красная полосы, с зажигательными — красная полоса.
Глава IV
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ КАРАБИНА
31. Газовый поршень и толкатель под действием пружины толкателя находятся в крайнем переднем положении.
Затвор находится в крайнем переднем положении. Задняя часть остова под действием запирающего выступа стебля затвора опущена и своей боевой гранью упирается в боевой упор ствольной коробки, тем самым обеспечивается прочное запирание затвора.
Подаватель магазина своим выступом под действием пружины рычага подавателя упирается в останов затвора и прижимает его к остову затвора.
Курок спущен и упирается в ударник. Автоспуск отжат разобщающим выступом курка книзу. Головка спускового крючка под действием спусковой пружины отведена назад. Спусковой рычаг под действием автоспуска опушен вниз и находится сзади и ниже шептала.
Работа частей и механизмов при заряжании
32. Для заряжания карабина нужно отвести за рукоятку затвор назад, наполнить магазин патронами, дослать затвор вперед.
При отводе затвора назад стебель затвора, пройдя путь примерно 8 мм, своими рожками поднимает задний конец остова затвора и выводит его боевую грань из-за боевого упора. После этого стебель и остов затвора совместно отходят назад, сжимают возвратную пружину и отводят назад курок. В это время автоспуск под действием боевой пружины поднимается вверх и рычаг автоспуска выступает через отверстие в ствольную коробку.
Курок, отходя назад, сжимает боевую пружину и становится сначала на взвод автоспуска, затем на боевой взвод. Одновременно курок под действием затвора давит на разобщитель и опускает его вниз,
Затвор, отойдя назад, освободит останов затвора, и подаватель своим выступом под действием рычага и его пружины поднимет останов затвора. Пружина останова затвора сжимается. Останов затвора удерживает затвор в заднем положении.
При наполнении магазина патронами рычаг с показателем опускаются, сжимая свою пружину, и освобождают останов затвора. Останов затвора удерживается в верхнем положение давлением на него остова затвора.

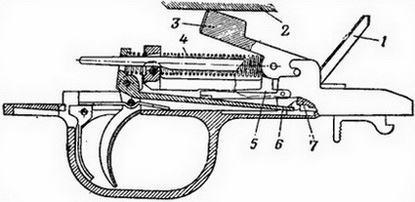

Рис. 40. Положение частей ударно-спускового механизма, когда затвор отведен назад:
1 — рычаг автоспуска; 2 — останов затвора; 3 — курок; 4 — боевая пружина; 5 — разобщитель; 6 — спусковой рычаг; 7 — шептало
После наполнения магазина патронами оттянуть затвор назад и резко отпустить. При этом останов затвора под действием своей пружины опустится вниз. Затвор под действием возвратного механизма уходит вперед, остовом выталкивает из магазина верхний патрон и досылает его в патронник. При подходе остова затвора к заднему срезу ствола зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. Остов затвора останавливается, а стебель затвора, продолжая движение, запирающим выступом опускает задний конец остова за боевой упор и запирает затвор.
Когда затвор уйдет вперед, курок несколько приподнимется и не будет давить на разобщитель; спусковой рычаг поднимется вверх и станет против направляющих выступов спусковой скобы выше упорной грани шептала). В момент запирания затвора остов затвора утапливает рычаг автоспуска, спусковой рычаг отводится вниз и устанавливается против шептала. Курок удерживается на боевом взводе шептала (рис. 41).

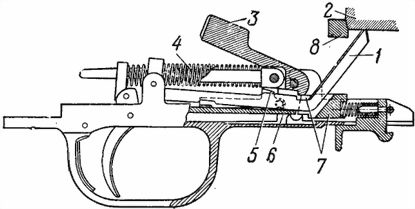

Рис. 41.Положение частей ударно-спускового механизма после заряжания карабина:
1 — рычаг автоспуска; 2 — останов затвора; 3 — курок; 4 — боевая пружина; 5 — разобщитель; 6 — спусковой рычаг; 7 — шептало; 8 — боевой упор
33. Для производства выстрела необходимо нажать на спусковой крючок.
При нажатии на спусковой крючок спусковой рычаг подается вперед, нажимает на шептало и выводит его из-под боевого взвода курка.
