Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова - ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. - ПТРД
Шрифт:
54. Порядок полной разборки ружья.
Полная разборка и сборка производится только под наблюдением командира или оружейного мастера.
1. Произвести неполную разборку ружья.
2. Отделить сошки: ослабить винт барашка и откинуть верхнюю часть хомутика, после чего отделить сошки от ствола.
3. Отделить приклад:
а) положить ружье на стол приливом кверху, наблюдая, чтобы не повредить прицел и мушку; удерживая ружье левой рукой за ствольную
б) вынуть из внутренней трубы пружину амортизатора; повернуть ружье площадкой спусковой скобы кверху и при помощи выколотки выбить шпильку, скрепляющую спусковую скобу со ствольной коробкой; затем ударами деревянной колотушки или медного молотка по передней стенке спусковой скобы отделить ее от ствольной коробки.
4. Разобрать спусковой механизм. При помощи выколотки выбить оси спускового крючка, спускового рычага и шептала и отделить эти детали с их пружинами.
5. Отделить затворную задержку, для чего вывинтить крепящий ее винт.
55. Порядок сборки ружья после неполной разборки.
1. Собрать ударный механизм:
а) вложить ударник в канал соединительной муфты так, чтобы его выступ вошел в направляющий вырез муфты;
б) надеть на ударник ограничительную трубку, боевую пружину и муфту бойка;
в) надеть на голову ударника боек, для чего поставить ударник отвесно, крючком на стол или какую-либо твердую подкладку, сжать боевую пружину настолько, чтобы открылась головка ударника, после чего надеть боек на головку ударника (ввести основание бойка в выточку на муфте) и освободить пружину.

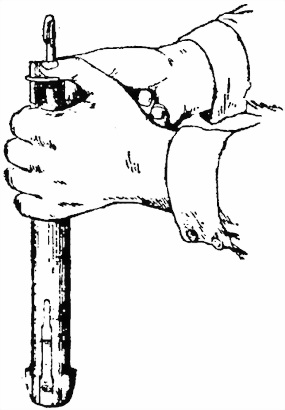

2. Соединить ударный механизм с затвором (рис. 44.), вложить ударный механизм в канал затвора, поставить затвор отвесно, уперев чашечкой в деревянную подставку; поставить ударный механизм так, чтобы кольцевой выступ соединительной муфты стоял против скошенного выреза затвора; нажимая сверху на соединительную муфту большими пальцами обеих рук, ввести муфту в затвор и, повернув ее влево, ввести кольцевой выступ муфты в кольцевой паз затвора.
Рис. 44. Как соединить ударный механизм с затвором
56. Сборка ружья после полной разборки.
Сборка ружья производится в обратной последовательности:
1. Вставить затворную задержку.
2. Вставать пружину амортизатора в наружную трубу, а соединительную планку в паз спусковой коробки.
3. Соединить наружную трубу с внутренней трубой (спусковой коробкой):
а) удерживая ствол руками, вставить внутреннюю трубу в наружную так, чтобы пружина амортизатора вошла в нее;
б) сжать пружину амортизатора, нажав левой рукой на ствол и совместив при этом три навинтованных отверстия; ввинтить
в) присоединить сошки.
ЧАСТЬ ТРЕТЬЯ
ОБРАЩЕНИЕ, УХОД И СБЕРЕЖЕНИЕ ПРОТИВОТАНКОВЫХ РУЖЕЙ
Глава I
СБЕРЕЖЕНИЕ РУЖЬЯ
57. В каких бы условиях расчет ружья ни находился, он обязан содержать свое ружье в чистоте, бережно с ним обращаться, ежедневно осматривать, чтобы убедиться в полной его исправности и боевой готовности.
58. При казарменном и лагерном расположении ружья хранить без чехлов в пирамидах.
59. В бою ружье должно быть заряженным, ударник поставлен на предохранительный взвод.
60. Вне боевой обстановки ружье хранить с закрытым затвором со спущенным с боевого взвода ударником; на казенную и дульную часть ружья надеваются чехлы, которые должны быть сухими.
61. При расположении в населенном пункт по квартирам ружье поставить в удобном месте, так, чтобы оно не могло упасть.
62. На. походе, при отсутствии угрозы воздушного нападения противника, ружье переносить в чехле; при переноске ружье не должно ударяться о твердые предметы.
63. При переездах по железной дороге, если вагон не оборудован зубчаткой, ружье в чехле положить на полку так, чтобы оно не могло упасть.
64. При передвижении на автомобилях и подводах ружье держать, как удобнее, оберегая его от толчков.
65. Принадлежность и запасные части к ружью хранить в чистом и исправном состоянии в специальном гнезде чехла.
66. Во всех случаях службы оберегать ружье от грязи, песка, пыли и ударов, особенно оберегать прицел в мушку. Никогда и ничем не затыкать канал ствола.
67. При заряжании, разряжании и устранении задержек не делать излишних усилий, а определить причину задержки и устранить ее.
68. В боевой обстановке, при применении противником капельно-жидких ОВ, наводчик, укрывая себя от действия ОВ, должен одновременно прикрыть и ружье, особенно оберегая те места, к которым придется прикасаться при стрельбе.
Глава II
ОСМОТР РУЖЬЯ
69. Повседневный, осмотр ружья производить в следующем порядке:
1. Проверить, нет ли на металлических частях ржавого налета, загрязнения, глубоких царапин и забоин, а на деревянных частях — трещин.
2. Проверить, исправно ли действует затвор. В самозарядном, ружье при отводе затвора рукой назад затвор должен свободно двигаться по павам ствольной коробки, а отведенный назад под действием возвратной пружины должен энергично возвращаться назад. Затвор, поставленный на останов, должен прочно удерживаться в приданном положении и под действием ударов рукой по рукоятке не должен срываться.
