а) спусковой крючок, Вращаясь на оси, пово-рачивает своим выступом спусковой рычаг, который в свою очередь заставляет шептало опуститься и выйти из-под боевого взвода ударника;
б) боевая пружина, разжимаясь, надавливает на муфту бойка и с силой посылает ударник с бойком вперед; боек разбивает капсюль патрона;
в) образовавшиеся при выстреле пороховые газы давят во все стороны с одинаковой силой и толкают пулю вперед, а затвор — назад; затвор продолжает прочно запирать канал ствола;
г) под давлением пороховых газов на дно гильзы ствол со ствольной и спусковой коробками и затвором отходят назад, заставляя сжиматься пружину амортизатора; при отходе подвижной системы назад рукоятка затвора,
д) затвор, наткнувшись левым боевым выступом на затворную задержку, останавливается в заднем положении;
е) пружина амортизатора, поглотив полностью отдачу, возвращает подвижные части в крайнее переднее положение.
48. Для постановки курка на предохранительный взвод нужно оттянуть крючок ударника назад доотказа и повернуть его направо. При этом боевая пружина сжимается, боевой взвод курка входит в левый вырез ствольной коробки и не дает возможности повернуться затвору.
Глава III
НАРУШЕНИЕ НОРМАЛЬНОЙ РАБОТЫ МЕХАНИЗМОВ РУЖЬЯ
49. Ружье, при правильном обращении с ним, внимательном уходе и сбережении — оружие надежное и безотказное.
Однако при длительной боевой работе, вследствие неизбежного износа частей, загрязнения механизмов или невнимательного ухода, в механизмах ружья могут возникнуть неисправности, нарушающие их нормальную работу и вызывающие задержки в стрельбе.
Для предупреждения задержек в стрельбе нужно:
а) строго соблюдать правила хранения, разборки, чистки, сборки и осмотра ружья;
б) перед каждой стрельбой ружье разобрать и очистить от сгустившейся смазки, осмотреть его части, смазать трущиеся части тонким слоем ружейной смазки, в зимнее время при температуре до –30 °C — зимней ружейной смазкой и ниже –30 °C — смазкой № 21;
в) перед стрельбой тщательно осмотреть патроны; неисправными и грязными патронами ружье не заряжать; обтирать патроны сначала сухой тряпкой, а затем тряпкой, слегка пропитанной смазкой;
г) во время перемены огневой позиции, при перебежках оберегать ружье от засорения и ударов, особое внимание обратить на то, чтобы в дульный тормоз не попали грязь, песок, снег и т. п.
50. Всякую задержку в стрельбе нужно прежде всего попытаться устранить перезаряжанием ружья, не применяя чрезмерных усилий. Если задержка перезаряжанием не устраняется или по устранении повторяется, — разрядить ружье, определить причину задержки и устранить ее.
| Задержки | Причины задержек | Способы устранения |
|---|---|---|
| 1. Тугое запирание канала ствола | Помят патрон, загрязнен патронник или загрязнена чашечка затвора. Остался капсюль в чашечке затвора от предыдущего выстрела. Загрязнен кольцевой паз ствольной коробки | Открыть затвор. Прочистить патронник и затвор, слегка их смазать; если патрон остался в патроннике, то черед дульную
|
| 2. Осечка | Неисправен капсюль. Сгустилась смазка на деталях ударного механизма. Недостаточный выход бойка ударника. Поломка или ослабление боевой пружины | С помощью крючка ударника взвести ударник на боевой взвод и произвести выстрел. При повторной осечке заменить патрон, прочистить части ударного механизма или заменить неисправные детали его, осмотреть затвор |
| 3. Неизвлечение гильзы | Скрошен зуб выбрасывателя, отогнут выбрасыватель, загрязнен патронник или раковины в нем, грязь под зацепом выбрасывателя. Не смазаны патроны перед стрельбой | Заменять выбрасыватель, гильзу вытолкнуть шомполом. Патронник прочистить и слегка смазать его и патроны |
| 4. Неотражение гильзы | Поломка пружины отражателя, тугое движение отражателя в гнезде, густая смазка пружины отражателя | Заменить пружину отражателя, прочистить гнездо отражателя |
| 5. Неудержание затвора затворной задержкой | Поломка зуба затворной задержки. Поломка пружины затворной задержки | Ружье отправить в оружейного мастерскую для исправления |
Глава IV
ПРАВИЛА РАЗБОРКИ И СБОРКИ РУЖЬЯ
51. Ружье разбирается для чистки, смазки, осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей.
52. При разборке и сборке ружья соблюдать следующее:
а) разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке;
б) отделяя или присоединяя части ружья, обращаться с ними осторожно, не допуская ударов одной части о другую.
53. Порядок неполной разборки ружья.
1. Ружье на сошках поставить на стол (на землю).
2. Вынуть затвор (рис. 42) пальцем левой руки нажать на затворную задержку, а правой рукой открыть и вынуть затвор.
3. Разборку затвора производить в следующем порядке:

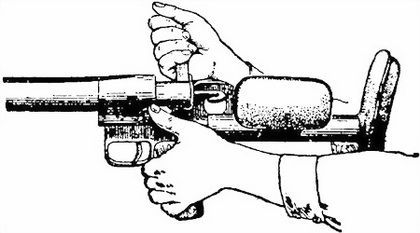

Рис. 42. Как вынуть затвор
а) отделить ударный механизм (рис. 43), затвор поставить чашечкой на деревянную под-кладку, взяться левой рукой за остов затвора и, придерживая большим пальцем соединительную муфту, правой рукой оглянуть ударник за крючок в крайнее заднее положение и повернуть ударник в правую сторону до расцепления соединительной муфты с остовом затвора; ослабляя давление боевой пружины, вынуть ударный механизм из остова затвора;

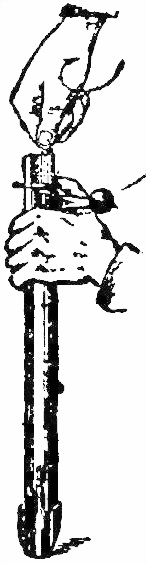

Рис. 43. Как отделить ударный механизм
б) разобрать ударный механизм, поставить ударный механизм отвесно, крючком ударника на какой-либо твердый предмет, взяться пальцами левой руки за муфту бойка и нажимом вниз сжать боевую пружину, а правой рукой отделить боек от ударника движением в сторону; постепенно ослабляя давление боевой пружины снять с ударника муфту бойка, боевую пружин, ограничительную трубку и соединительную муфту.
