Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

Министерство обороны Союза ССР

з) ушки для оси спускового крючка;

и) щель для спускового механизма с заплечиками для упора спускового крючка при отодвигании затвора;

к) щель для лопасти отсечки-отражателя;

л) паз для пятки отсечки-отражателя с нарезным отверстием для винта ее.

Внутри ствольная коробка имеет:

а) канал для помещения затвора;

б) нарезной уступ, которым ствольная коробка навинчивается на пенёк ствола;

в) два продольных и один кольцевой пазы, в которых ходят боевые выступы боевой личинки

при досылании и поворачивании затвора;

г) пазы для прохода выбрасывателя при досылании и поворачивании затвора;

д) скосы для направления в патронник патронов, подаваемых из магазинной коробки;

е) выступ с правой стороны, который вместе с отсечкой-отражателем удерживает патрон, поданный из магазинной коробки в ствольную, от выскакивания вверх;

ж) нижний паз для направления движения соединительной планки и для прохода боевого выступа боевой личинки;

з) выем на правой стороне (под пазом для вставления обоймы) для прохода закраин гильз при заряжании из обоймы.

Отсечка-отражатель

8. Отсечка-отражатель служит для отделения патронов, подаваемых из магазинной коробки в ствольную, и отражения гильз (патронов), извлекаемых выбрасывателем из патронника.

Рис. 4. Отсечка-отражатель нового образца:

а — 1 — отсечка; 2 — отражатель; б — 1 — выступы (упорцы); 2 — отражательный выступ; 3 — соединительный выступ; 4 — выем; в — 1 — пятка; 2 — отверстие для винта; 3 — прямоугольное отверстие; 4 — отсекающий зуб; 5 — пружинная часть

Отсечка-отражатель нового образца (рис. 4). состоит из отсечки с отсекающим зубом и пяткой и отражателя с отражательным выступом. Отсечка и отражатель соединяются между собой при помощи соединительного выступа, имеющегося на отражателе и входящего в соответствующее отверстие на отсечке.

Отсечка-отражатель старого образца (рис. 5) представляет собой одну целую часть. Она имеет лопасть с отражательным выступом и отсекающим зубом и пружинную часть с пяткой.

Отсечка (пружинная часть) своей пяткой помещается в пазу ствольной коробки и закрепляется в нем винтом.

Отражатель (лопасть) помещается в щели ствольной коробки. При открытом затворе он выходит из щели в канал ствольной коробки и вместе с ее выступом удерживает верхний (очередной) патрон в канале ствольной коробки. Отражательный выступ помещается в продольном пазу затвора, а при отводе затвора назад проходит через продольный паз боевой личинки и отражает гильзу (патрон), извлекаемую боевой личинкой из патронника. Отсекающий зуб помещается в вырезе в левой стенке магазинной коробки; при открытом затворе он входит внутрь коробки и, упираясь в гильзу патрона, следующего за

очередным, отсекает (удерживает) патроны, находящиеся в магазинной коробке. На отражателе (лопасти) позади отражательного выступа имеется выем для прохода шляпки патрона при опускании патронов из обоймы в магазинную коробку.

Рис. 5. Отсечка-отражатель старого образца:

1 — лопасть; 2 — отражательный выступ; 3 — пружинная часть; 4 — отсекающий зуб; 5 — пятка

Спусковой механизм

9. Спусковой механизм (рис. 6) состоит из спускового крючка, спусковой пружины, винта и оси.

Спусковой крючок служит для утаплавания шептала спусковой пружины при спуске курка с боевого взвода.

Он имеет: хвост для накладывания пальца при спуске курка, щель для прохода спусковой пружины, отверстие для оси и затворную задержку, которая, входя в нижний паз соединительной планки и упираясь в переднюю его стенку, останавливает затвор при отодвигании его назад.

Спусковая пружина имеет: шептало для удерживания курка на боевом взводе и пятку с отверстием для винта, прикрепляющего пружину к ствольной коробке.

Ось спускового крючка проходит через отверстия в спусковом крючке и ушках ствольной коробки.

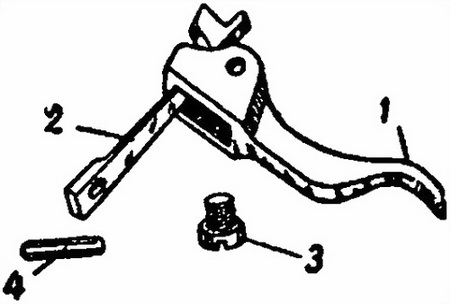

Рис. 6. Спусковой механизм:

1 — спусковой крючок; 2 — спусковая пружина; 3 — винт спусковой пружины; 4 — ось

Прицел и мушка

10. Прицел (рис. 7) служит для направления винтовки в цель и для придания ей соответствующих углов прицеливания при стрельбе на различные расстояния. Он состоит из прицельной колодки, прицельной планки с хомутиком и пружины.

Прицельная колодка имеет две стойки со скошенными ребрами. На переднем конце колодки имеются ушки с отверстиями для шпильки прицельной планки; на заднем конце — паз, для укрепления пружины прицельной планки.

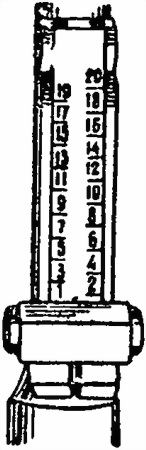

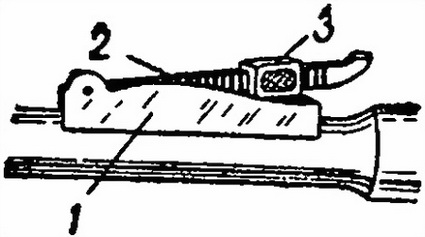

Рис. 7. Прицел:

1 — прицельная колодка; 2 — прицельная планка; 3 — хомутик

<
