Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

Министерство обороны Союза ССР

21. Крышка магазинной коробки (рис. 22) закрывает снизу магазинную коробку; на ней укреплен подающий механизм. Она имеет:

а) вырез, которым крышка надевается на шарнирный болт, служащий ей осью вращения;

б) прорезь, в которую вставляется рычаг подающего механизма;

в) отверстие для шпильки рычага, служащей осью вращения рычага;

г) упоры, ограничивающие подъем рычага;

д) паз для пружины рычага;

е) нарезное отверстие для винта, прикрепляющего пружину рычага к крышке;

ж) отверстие для

прохода защёлки;

з) выем для головки защелки;

и) выем, в который заскакивает зуб защелки.

Рис. 23. Защёлка крышки магазинной коробки

22. Защелка крышки магазинной коробки (рис. 23) удерживает крышку закрытой. Она имеет:

а) пятку с отверстием для винта защелки, прикрепляющего защёлку к спусковой скобе;

б) головку для нажимания на нее пальцем при открывании крышки;

в) зуб, которым защелка заскакивает в выем крышки.

23. Подающий механизм (см. рис. 22) подает патроны из магазинной коробки в ствольную.

Он состоит из рычага, пружины рычага, винта пружины рычага, подавателя, пружины подавателя и двух шпилек, служащих осями вращения.

Ложа

24. Ложа (рис. 24) служит для соединения частей и для удобства действия винтовкой. Ложу составляют: цевьё, шейка и приклад.

Цевьё имеет: жолоб для помещения ствола со ствольной коробкой; гнездо для нагеля; окно для магазинной коробки; щель для спускового крючка; прорезь для ружейного ремня и шомпольную дорожку для шомпола; с боков снаружи — выемы, чтобы удобно было держать винтовку при прицеливании; с правой стороны — пружины для ложевых колец; на переднем конце — наконечник.

Приклад имеет прорезь для ружейного ремня и металлический затылок.

Примечание. В снайперской винтовке с гранёной передней частью ствольной коробки на цевье с обеих сторон имеются продольные вырезы для основания кронштейна.

Ствольная накладка

25. Ствольная накладка (рис. 25) с металлическими наконечниками предохраняет руки от ожога во время стрельбы.

Рис. 24. Ложа:

1 — цевьё; 2 — шейка; 3 — приклад

Рис. 25. Ствольная накладка

Штык

26. Штык (рис. 26) служит для поражения противника в рукопашном бою. Он имеет:

а) четырёхгранное лезвие с долами для

уменьшения веса и ребрами для прочности;

б) трубку с коленчатой прорезью для примыкания штыка к стволу;

в) шейку для соединения лезвия с трубкой;

г) защёлку с пружиной для закрепления трубки штыка на стволе.

У карабина обр. 1944 г. (рис. 27) штык на заднем конце имеет хвост с овальным отверстием для крепительного винта, которым он укреплен в проушинах неподвижной трубки ствола. На задний конец штыка надета подвижная штыковая трубка с помещённой внутри неё пружиной. Пружина находится в поджатом состоянии и стремится сдвинуть штыковую трубку назад. На нижнем конце штыковой трубки имеются вырезы для нижних выступов проушин. На переднем конце штыковой трубки имеется упор с отверстием для надевания на дульный конец ствола.

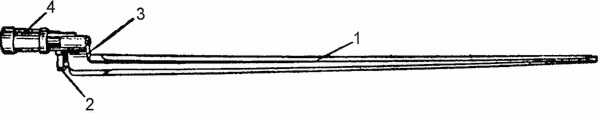

Рис. 26. Штык винтовки обр. 1891/30 г.:

1 — лезвие; 2 — защёлка; 3 — шейка; 4 — трубка

Рис. 27. Откидной штык карабина обр. 1944 г.

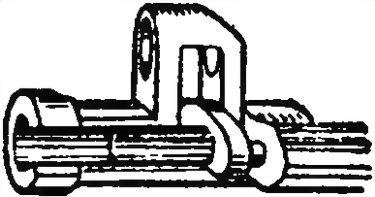

Рис. 28. Штыковая трубка винтовки обр. 1891/30 г. прежних годов изготовления

Примечание. Часть винтовок обр. 1891/30 г. изготовлена с намушником на штыке (рис. 28).

Шомпол

27. Шомпол (рис. 29) служит для чистки и смазки канала ствола и патронника; он имеет: головку с насечкой и отверстием для шпильки и нарезной конец для ввинчивания в шомпольный упор и для завинчивания протирки.

Рис. 29. Шомпол

Прибор

28. Прибор служит для соединения и крепления частей винтовки.

В прибор входят:

а) два пружинных разрезных ложевых кольца (рис. 30);

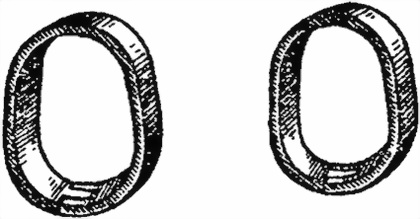

Рис. 30. Ложевые кольца

б) колечные пружины, вставленные в ложу для удержания ложевых колец (рис. 31);

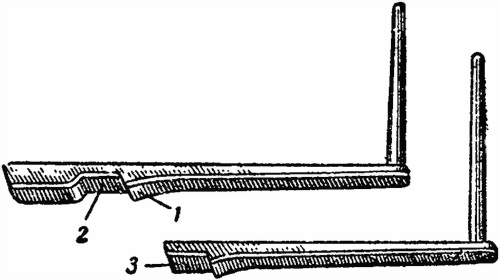

Рис. 31. Колечные пружины:
