Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.
Шрифт:
1 — утолщенная часть; 2 — вырез; 3 — уступ
в) ложевые глазки на прорезях для ружейного ремня (рис. 32);
Рис. 32. Ложевые глазки
Рис. 33.

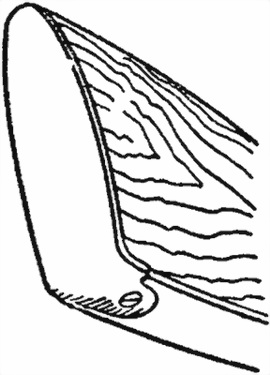

Рис. 34. Затылок приклада

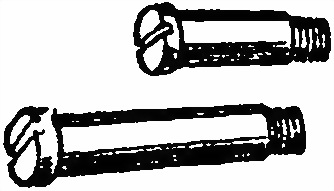

г) винты — упора (короткий) и хвостовой (длинный) (рис. 33) для соединения ствольной и магазинной коробок с ложей;
д) затылок (рис. 34) с двумя шурупами для предохранения приклада от повреждений;
Рис. 35. Наконечник с винтом
Рис. 36. Нагель
< image l:href="#"/>Рис. 37. Шомпольный упор
е) наконечник с винтом (рис. 35) для предохранения конца цевья от раскола;
ж) нагель (рис. 36) для укрепления цевья и упора ствола со ствольной коробкой при выстреле;
з) шомпольный упор (рис. 37) для ввинчивания шомпола.
29. На каждую винтовку полагается следующая принадлежность:
а) Протирка (рис. 38) для чистки и смазки канала ствола и патронника; протирка состоит из стебля и вращающейся на нём медной части.
Рис. 38. Протирка
б) Отвёртка (рис. 39) для сборки и разборки винтовки. Она состоит из лезвия и рукоятки. Один конец лезвия широкий, другой — узкий. На боковых рёбрах лезвия по три выреза: Средние — для проверки выхода бойка ударника из боевой личинки и крайние — для накладывания лезвия при этой проверке на венчик боевой личинки; один из крайних вырезов уширен и служит для поворота ударника при сборке затвора и для закрепления протирки на шомполе.

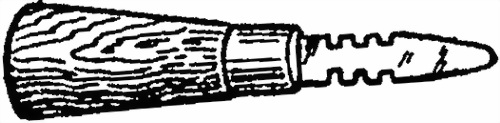

Рис. 39. Отвертка с деревянной рукояткой
Деревянная рукоятка отвёртки имеет металлическую гайку и гнездо для лезвия. В комбинированной (металлической) принадлежности рукояткой служит футляр, состоящий из дульной накладки и шомпольной муфты (рис. 40).
Рис. 40. Отвёртка с металлической рукояткой
в) Дульная накладка (металлическая или деревянная) для предохранения канала ствола от растирания шомполом и дульного

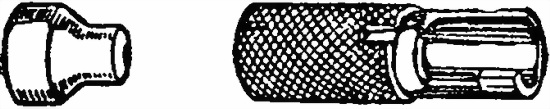

Рис. 41. Деревянная и металлическая дульные накладки
г) Шомпольная муфта для облегчения вращения шомпола при чистке и смазке канала ствола (рис. 42).

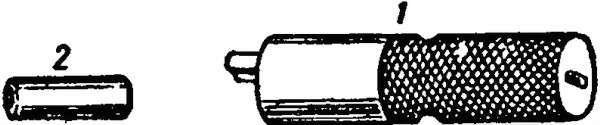

Рис. 42. Шомпольная муфта:
1 — нового образца; 2 — старого образца
д) Шпилька, чтобы удобно было держать шомпол при чистке и смазке канала ствола с деревянной дульной накладкой; шпилька продевается в отверстие муфты поверх головки шомпола.
е) Щетинный ёршик для смазки канала ствола.
ж) Двугорлая маслёнка (рис. 43). В отделение ее с буквой «Щ» наливается щелочной состав, в отделение с буквой «Н» — ружейная смазка.
з) Ружейный ремень для носки винтовки. Для крепления к ложе он имеет два тренчика.
Примечания: 1. Допускается пользование принадлежностью винтовки и несколько другого типа.
2. Вместо двугорлой маслёнки можно использовать одногорлую, в которую наливается ружейная смазка.
Рис. 43. Маслёнка
30. Боевой патрон (рис. 44) состоит из гильзы, капсюля, порохового заряда и пули.
Гильза служит для соединения всех частей патрона. Она имеет корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена пуля, и шляпку с закраиной для захвата гильзы зацепом выбрасывателя.
Дно корпуса гильзы имеет: а) гнездо для капсюля; б) наковальню, на которой капсюль разбивается бойком ударника; в) два затравочных отверстия, через которые к пороху проходит пламя от капсюля.
Капсюль состоит из латунного колпачка, впрессованного в него ударного состава и фольги, прикрывающей ударный состав.
Рис. 44. Боевой патрон:
1 — гильза: 2 — капсюль; 3 — пуля; 4 — порох
Заряд бездымного пороха наполняет корпус гильзы.
Пуля (обр. 1908 г.) состоит из оболочки и сердечника (сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца.
Бронебойная пуля состоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрный цвет.
Трассирующая пуля состоит из оболочки, внутри которой спереди помещается сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. Головная часть пули окрашена в зелёный цвет.
