31. Обойма вмещает 5 патронов (рис. 45); она имеет паз для закраин гильз и лапки для удержания патронов от выпадения. В обоймах нового образца патроны удерживаются загнутыми бортиками и пружиной.

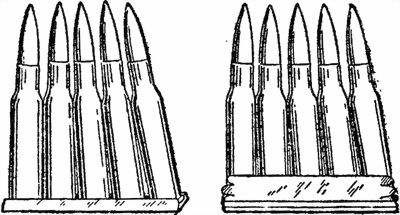

Рис. 45. Патроны в обойме
Глава II
РАБОТА
32. Части и механизмы винтовки до заряжания находятся в следующем положении:
а) стебель затвора плотно прилегает к нижней щеке окна ствольной коробки;
б) боевые выступы боевой личинки находятся в кольцевом пазу ствольной коробки и запирают патронник;
в) ударник спущен, и боек выходит через отверстие боевой личинки;
г) боевая пружина упирается передним концом в венчик ударника, а задним — в уступ канала стебля затвора и находится в наименьшем напряжении;
д) гребень курка находится в верхнем пазу ствольной коробки; винтовой выступ курка помещается в винтовом вырезе стебля затвора; боевой взвод курка помещается в вилке соединительной планки, над задним обрезом спускового крючка и над передним обрезом шептала спусковой пружины;
е) спусковой крючок своей затворной задержкой находится ниже боевого взвода курка; у переднего его обреза;
ж) спусковая пружина своим шепталом находится у заднего обреза боевого взвода курка; задний конец спусковой пружины отведён от нижней плоскости ствольной коробки;
з) отсечка-отражатель давлением скошенного паза стебля затвора на отражатель (лопасть) отведена влево и находится в щели ствольной коробки; отсекающий зуб отведен влево; пружинная часть находится в наибольшем напряжении;
и) подающий механизм разжат, и его пружины находятся в наименьшем напряжении.
33. Для заряжания винтовки нужно:
1. Повернуть рукоятку затвора влево.
2. Отвести затвор назад доотказа.
3. Вставить обойму, утопить патроны и выбросить обойму.
4. Дослать затвор вперед.
5. Повернуть рукоятку затвора вправо.
1. При повороте рукоятки затвора влево:
а) вместе со стеблем затвора поворачивается боевая личинка, так как сосок её помещается в гнезде стебля затвора; при повороте боевые выступы личинки выходят из кольцевого паза и становятся против продольных пазов ствольной коробки; зацеп выбрасывателя скользит по скосу пенька ствола;
б) стебель затвора, скользя своим передним скосом по скосу окна ствольной коробки, несколько отходит назад;
в) курок, гребень которого находится в верхнем пазу ствольной коробки, вращаться не может; поэтому давлением винтового выреза стебля затвора на винтовой выступ курка он отводится назад вместе с ударником настолько; что сосок курка заскакивает в выемку стебля затвора; при этом боек ударника скрывается в канале боевой личинки, а боевая
г) отсечка-отражатель попадает отражателем (лопастью) в глубокую часть скошенного паза стебля затвора и под действием пружинной части выдвигается из щели ствольной коробки; при этом отсекающий зуб входит внутрь магазинной коробки.
2. При отводе затвора назад доотказа затворная задержка спускового крючка, находясь в пазу соединительной планки, останавливает движение затвора и удерживает его в ствольной коробке.
3. При наполнении магазинной коробки патронами:
а) зуб отсечки-отражателя под давлением патронов отводит отражатель (лопасть) в щель ствольной коробки и, пропустив четвертый патрон, упирается в него сверху; пятый патрон остается в окне ствольной коробки и удерживается с левой стороны отражателем (лопастью отсечки-отражателя), а с правой — выступом на щеке ствольной коробки;
б) подающий механизм сжимается, пружины его находятся в наибольшем напряжении.
4. При досылании затвора вперёд:
а) затвор боевой личинкой продвигает очередной патрон в патронник;
б) боевые выступы боевой личинки входят в продольные пазы ствольной коробки.
5. При повороте рукоятки затвора вправо: а) курок, наткнувшись боевым взводом на шептало спусковой пружины, останавливается и удерживает ударник в заднем положении; остальные части затвора продолжают движение вперед, так как стебель, скользя своим задним скосом по скосу окна ствольной коробки, подается вперёд;
б) боевая личинка поворачивается гребнем стебля затвора, боевые выступы ее входят в кольцевой паз ствольной коробки; патронник надежно заперт;
в) боевая пружина, упираясь в венчик ударника, еще больше сжимается;
г) зацеп выбрасывателя, скользя по закраине гильзы, перескакивает через неё;
д) отсечка-отражатель скошенным пазом стебля затвора отжимается влево, в щель ствольной коробки; отсекающий зуб освобождает очередной патрон; подаватель приподнимает патроны до упора верхнего патрона в соединительную планку затвора.
34. Для производства выстрела нужно нажать на хвост спускового крючка. При этом:
а) спусковой крючок, вращаясь на своей оси, надавливает верхней гранью своей щели на спусковую пружину и заставляет шептало опуститься и соскользнуть с боевого взвода курка; курок с ударником освобождаются;
б) боевая пружина, разжимаясь, надавливает на венчик ударника и с силой посылает его вперёд; ударник бойком разбивает капсюль патрона — происходит выстрел; курок винтовым выступом входит в винтовой вырез стебля затвора.
