д) паз для прохода отсечки-отражателя при продольных движениях затвора, а также для прохода соска соединительной планки;

е) паз для помещения выбрасывателя; он имеет гнездо для пятки выбрасывателя;

ж) канал двух диаметров: меньший — для бойка ударника, больший — для переднего конца трубки соединительной планки.

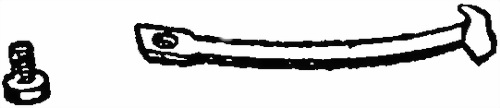

15. Выбрасыватель (рис. 16) служит для извлечения из патронника гильз (патронов) и для выбрасывания их из ствольной коробки при помощи отражательного выступа отсечки-отражателя. Он имеет зацеп, которым захватывает гильзу за ее закраину, и пятку для укрепления

выбрасывателя в пазу боевой личинки.

Рис. 16. Выбрасыватель:

1 — зацеп; 2 — пятка

Рис. 17. Курок:

1 — гребень; 2 — боевой взвод; 3 — пуговка

16. Курок (рис. 17) служит для постановки ударника на боевой и предохранительный взводы. Он имеет:

а) гребень для направления движения курка в верхнем пазу ствольной коробки;

б) предохранительный выступ (под гребнем курка) для постановки курка на предохранительный взвод;

в) винтовой выступ для отвода курка назад при открывании затвора; выступ имеет сосок для удержания курка от поворота при отведенном назад затворе;

г) боевой взвод с пазами для вилки соединительной планки; за передний обрез его заскакивает шептало спусковой пружины при закрывании затвора или отводе курка назад;

д) пуговку для постановки курка на боевой (не открывая затвора) и предохранительный взводы; на пуговке имеется насечка для захвата пальцами, а на задней поверхности нанесены черточки для установки по ним прорези ударника;

е) канал, в передней части гладкий, а в задней — нарезной, для ввинчивания в него ударника.

17. Ударник (рис. 18) имеет боёк для разбивания капсюля патрона и венчик для упора боевой пружины. Венчик делит ударник на две части: переднюю (короткую) — лопасть и заднюю (длинную) — стержень с нарезным концом для навинчивания курка. На срезе стержня имеется прорезь для проверки правильности соединения ударника с курком.

Рис. 18. Ударник:

1 — стержень; 2 — венчик; 3 — лопасть; 4 — боёк

18. Боевая пружина (рис. 19) сообщает ударнику быстрое движение, необходимое для сильного удара бойком по капсюлю. Она надевается на стержень ударника.

Рис. 19. Боевая пружина

19. Соединительная планка (рис. 20)

соединяет боевую личинку со стеблем затвора и удерживает затвор в ствольной коробке при выдвигании его назад. Она имеет:

а) сосок, который входит в паз боевой личинки и соединяет её с соединительной планкой;

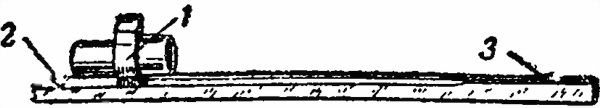

Рис. 20. Соединительная планка:

1 — стойка; 2 — сосок; 3 — вилка

б) стойку с гребнем и трубкой; передняя часть трубки входит в канал боевой личинки, а задняя — в канал стебля затвора; внутри трубки имеется канал для прохода ударника; задняя часть канала — овальная, по форме лопасти ударника, для устранения его вращения; гребень стойки входит в паз стебля затвора и соединяет с ним соединительную планку; с левой стороны стойки имеется паз для прохода отсечки-отражателя при продольных движениях затвора;

в) вилку, в которую входит своими пазами боевой взвод курка;

г) паз (на нижней поверхности соединительной планки) для хода затворной задержки, которая, упираясь в переднюю стенку этого паза, удерживает отведённый назад затвор от выпадения из канала ствольной коробки;

д) скос (на верхней поверхности планки, слева) для лопасти отсечки-отражателя.

Магазинная коробка

20. Магазинная коробка (рис. 21) служит для помещения четырёх патронов и подающего механизма. Она имеет: щёки, угольник, спусковую скобу и крышку с подающим механизмом.

Щёки наглухо соединены с угольником и спусковой скобой; в левой щеке имеется вырез для отсекающего зуба отсечки-отражателя.

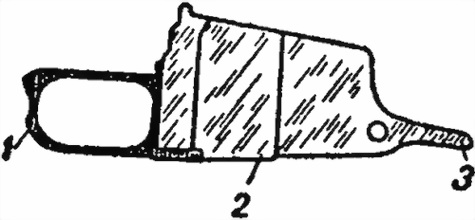

Рис. 21. Магазинная коробка:

1 — спусковая скоба; 2 — щека; 3 — угольник

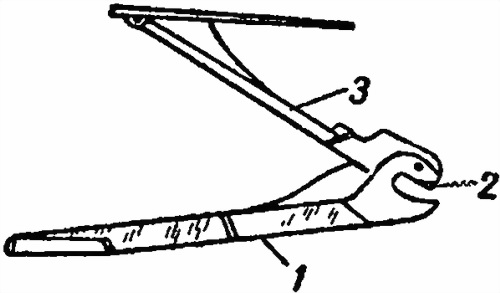

Рис. 22. Крышка магазинной коробки с подающим механизмом:

1 — крышка: 2 — вырез; 3 — подающий механизм

Угольник имеет: выступ, которым он входит в переднюю часть нижнего окна ствольной коробки, щель для крышки, отверстие для винта упора и отверстие для шарнирного болта.

Спусковая скоба предохраняет хвост спускового крючка от нечаянного нажатия на него. Она имеет: выступ, которым скоба вставляется в заднюю часть нижнего окна ствольной коробки, гнездо для защелки, нарезное гнездо для винта защелки, вырез для крышки магазинной коробки, щель для прохода спускового крючка и нарезное гнездо для хвостового винта.
