Рис. 8. Прицельная планка с хомутиком
Прицельная планка (рис. 8) укреплена шпилькой в ушках прицельной колодки и может вращаться на шпильке. На заднем конце планки имеется гривка с прорезью для прицеливания.
На наружной стороне планки нанесены деления с цифрами от 1 до 20, означающими дистанции в сотнях метров, с правой стороны — четными и с левой — нечетными; между делениями нанесены маленькие черточки для установки прицела с точностью до 50 м.
На боковых гранях планки имеются вырезы для защелок прицельного хомутика.
Прицельный хомутик надет
Рис. 9. Защелка прицельного хомутика:
1 — выступ головки; 2 — цилиндрическое гнездо; 3 — пружина защелки; 4 — защелка; 5 — гнездо; 6 — зуб; 7 — вырез
Пружина прицельной планки задним концом укреплена в пазу прицельной колодки, а передним упирается в пятку прицельной планки и тем удерживает планку в приданном положении.
11. Мушка (рис. 10) служит для прицеливания. Она укреплена в отверстии кольцевого намушника, который вдвинут выступом в паз основания мушки на стволе (у карабина обр. 1944 г. — на неподвижной трубке ствола). На передней плоскости намушника нанесена риска, совпадающая с риской на основании мушки, и имеются выемки для кернения.
Рис. 10. Мушка с намушником:
1 — мушка; 2 — намушник
Рис. 11. Мушка винтовки прежних годов изготовления (с намушником на штыке)
Примечание. В винтовках прежних годов изготовления мушка своими лапками непосредственно вдвинута в паз основания мушки и закреплена кернением (рис. 11).
Затвор
12. Затвор (рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из: стебля затвора, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки.

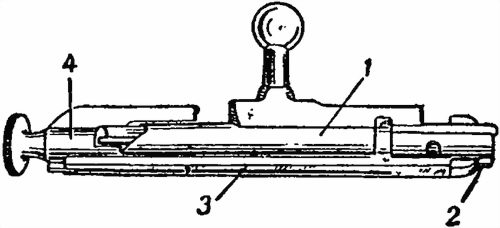

Рис. 12. Затвор:
1 — стебель затвора; 2 — боевая личинка; 3 — соединительная планка; 4 — курок
13. Стебель
а) гребень для направления движения затвора в канале ствольной коробки; концы гребня имеют скосы, которые скользят по соответствующим скосам верхнего окна ствольной коробки: передний — при открывании, а задний — при закрывании затвора;
б) рукоятку для действия затвором;
в) гнездо для соска боевой личинки;
г) паз для гребня стойки соединительной планки;
д) скошенный паз для хода отражательного выступа отсечки-отражателя при продольных движениях затвора и для отодвигания её влево при закрывании затвора;
е) выемку на заднем срезе стебля затвора, в которую входит сосок винтового выступа курка и этим удерживает курок от поворота при отведенном назад затворе;
ж) винтовой вырез, которым при открывании затвора курок с ударником отводится назад и ставится на боевой взвод;
з) выем для хода предохранительного выступа курка;

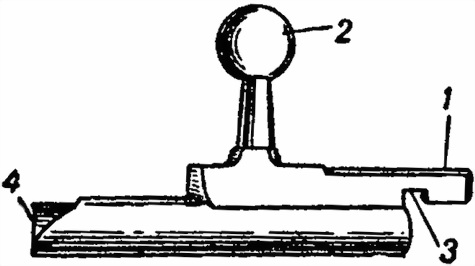

Рис. 13. Стебель затвора винтовки обр. 1891/80 г.:
1 — гребень; 2 — рукоятка; 3 — паз для гребня стойки соединительной планки; 4 — винтовой вырез
и) малый выем для удерживания курка на предохранительном взводе;
к) канал двух диаметров: большего — для помещения боевой пружины и трубки соединительной планки и меньшего — для прохода ударника. В получившийся уступ упирается конец боевой пружины, надетой на ударник.
Примечание. На снайперской винтовке рукоятка затвора удлинена и изогнута для удобства действия при установленном оптическом прицеле (рис. 14).

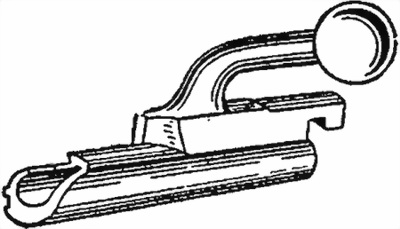

Рис. 14. Стебель затвора снайперской винтовки

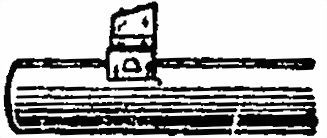

Рис. 15. Боевая личинка:
1 — сосок; 2 — боевые выступы
14. Боевая личинка (рис. 15) служит для запирания канала ствола. Она имеет:
а) чашечку с венчиком для помещения шляпки патрона;
б) два боевых выступа, которые при закрытом затворе прилегают своими задними обрезами к стенкам кольцевого паза ствольной коробки и выдерживают при выстреле давление пороховых газов на затвор;
в) сосок для соединения боевой личинки со стеблем затвора; он входит в гнездо стебля затвора, благодаря чему боевая личинка поворачивается вместе со стеблем;
г) паз для соска соединительной планки;
