51. Перед заряжанием винтовки учебными патронами тщательно осматривать и обтирать их; неисправными учебными патронами винтовку не заряжать.
52. Встретив затруднение при открывании затвора и досылании патрона в патронник, не делать излишних усилий, а определить причину и устранить её.
53. Если в боевой обстановке противник применит капельно-жидкие ОВ, — укрывая себя от них накидкой или шинелью, прикрыть также и винтовку.
54. Винтовка разбирается для чистки, смазки и осмотра. Обучение разборке и сборке производить только на учебных винтовках.
55. При разборке
1. Разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке.
2. Отделяя и вкладывая части винтовки, обращаться с ними осторожно, чтобы не повредить их.
3. При отвинчивании и завинчивании винтов отвёртку держать всей кистью в обхват, а лезвие вставлять в прорезь винта плотно всем острием; отвинчивать винты осторожно; не вынимать лезвия из прорези, пока винт не получит свободного хода, после этого вывинчивать винт рукой.
Широким лезвием вывинчивать (завинчивать) винты — хвостовой, упора и спусковой пружины, а узким — все остальные.
4. При сборке винтовки обращать внимание на нумерацию частей, чтобы не перепутать их с частями других винтовок.
56. Порядок неполной разборки винтовки:
1. Вынуть затвор: указательным пальцем левой руки нажать на спусковой крючок, а правой открыть и вынуть затвор (рис. 46).
2. Снять штык: поставить винтовку прикладом на землю, ствольной накладкой влево; обхватить дульную часть ствола левой рукой, а большим пальцем той же руки прижать штыковую защёлку вверх доотказа; правой рукой обхватить штык и повернуть его влево так, чтобы основание мушки пришлось против выреза штыковой трубки, сиять штык вверх (рис. 47).

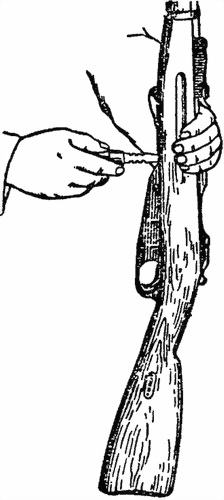

Рис. 46. Как вынуть затвор
Если штык насажен туго, поворачивать его легкими ударами ладони правой руки (у шейки).
У карабина обр. 1944 г. штык неотъемный; снимать и разбирать его даже при полной разборке карабина запрещается. Штык карабина может быть или в походном (сложенном) или в боевом (откинутом) положениях.
Для складывания штыка в походное положение нужно: поставить карабин прикладом на землю и, удерживая его левой рукой за дульную часть, пальцами правой руки сдвинуть вверх штыковую трубку настолько, чтобы отверстие упора сошло с дульной части ствола (см. рис. 27); затем, повернув штык на оси вправо вниз, прижать лезвие его к цевью. При этом пружина штыковой трубки сдвинет ее к оси, трубка заскочит своими вырезами за нижние выступы проушин и тем закрепит штык в сложенном положении.

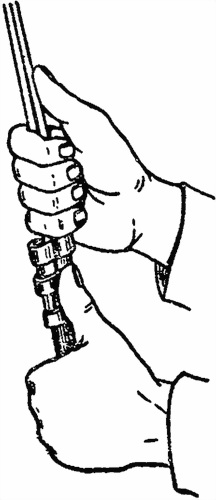

Рис. 47. Как снять штык
Для откидывания штыка в боевое положение нужно: удерживая карабин левой рукой, как и при складывании штыка, пальцами правой руки оттянуть штыковую трубку вниз и затем повернуть штык на оси вправо вверх доотказа. При этом штыковая трубка верхними выступами проушин будет приподнята вверх, а упор штыка наденется отверстием на дульную часть ствола и закрепит штык в откинутом положении.
Примечание. В войсках могут встретиться карабины без верхних выступов на проушинах. Для закрепления штыка в откинутом положении у таких карабинов необходимо, удерживая штыковую трубку оттянутой, надеть отверстие упора на дульную часть ствола н затем отпустить трубку.
3. Вывинтить и вынуть шомпол.
4. Отделить крышку магазинной коробки: нажать пальцем
5. Разобрать затвор:
а) взять затвор в левую руку и, придерживая боевую личинку указательным, а рукоятку большим пальцем, правой рукой оттянуть курок так, чтобы сосок винтового выступа вышел из выемки, а боевой взвод не выходил из вилки соединительной планки; повернуть курок налево и отпустить его (рис. 48);

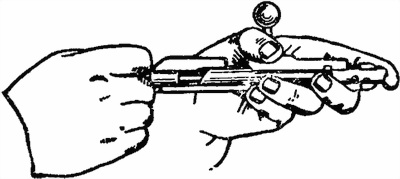

Рис. 48. Разборка затвора
б) переложив затвор в правую руку, левой отделить от стебля боевую личинку с соединительной планкой, сдвинув их вперед;
в) отделить боевую личинку от соединительной планки;
г) отделить курок, для чего: поставить стебель затвора отвесно, упереть ударник бойком в деревянную подкладку, надавливая левой рукой на рукоятку стебля, сжать боевую пружину возможно сильнее, правой рукой свинтить курок с ударника, постепенно ослабить давление на рукоятку и вынуть ударник с боевой пружиной (рис. 49);
д) снять боевую пружину с ударника.

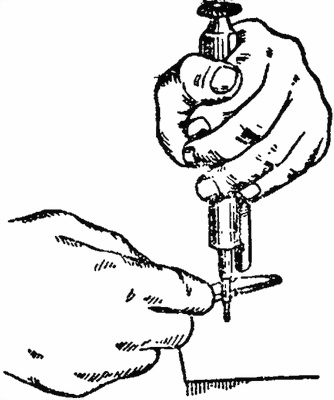

Рис. 49. Как отделить курок
57. Порядок сборки винтовки после неполной разборки её:
1. Собрать затвор:
а) надеть боевую пружину на ударник;
б) вложить ударник с боевой пружиной в канал стебля затвора;
в) поставить стебель затвора отвесно; упереть боек в деревянную подкладку и, нажимая левой рукой на рукоятку стебля затвора, сжать боевую пружину;
г) навинтить курок на ударник и, постепенно ослабляя давление па рукоятку затвора, осторожно ввести винтовой выступ курка в винтовой вырез стебля затвора;
д) вырезом отвёртки установить прорезь на ударнике против черточек на пуговке курка (рис. 50);
е) левой рукой надеть боевую личинку на трубку соединительной планки и повернуть её направо доотказа;
ж) правой рукой ввести ударник в канал трубки соединительной планки так, чтобы вилка ее вошла в пазы боевого взвода курка, а сосок боевой личинки — в гнездо стебля затвора; проверить вырезом отвертки выход бойка ударника (рис. 51) — боёк должен проходить в глубокий средний вырез (с цифрой 95) лезвия отвертки и задерживаться в мелком вырезе (с цифрой 75); при недостаточном или излишнем выходе бойка ударника отделить боевую личинку и соединительную планку от стебля затвора и завинтить или вывинтить ударник вырезом лезвия отвертки;

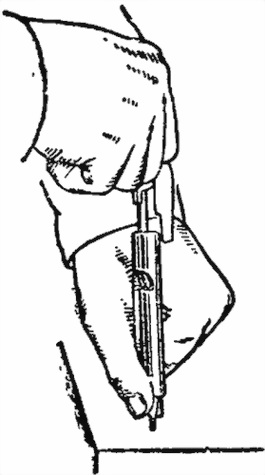

Рис. 50. Установка ударника

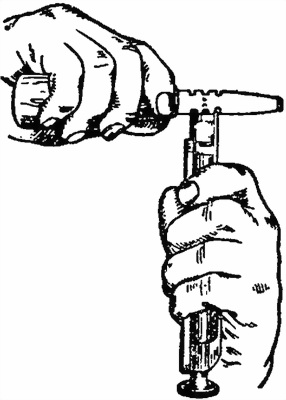

Рис. 51. Проверка выхода бойка ударника
з) обхватить указательным и средним пальцами левой руки боевую личинку, а большим пальцем — рукоятку затвора, правой рукой оттянуть курок и повернуть его направо так, чтобы сосок курка вошел в выемку на стебле затвора.
2. Присоединить крышку магазинной коробки с подающим механизмом: прижать подаватель с пружиной и рычагом к крышке, захватить ее вырезом шарнирный болт магазинной коробки, отпустить подаватель и закрыть крышку.
