Наставление по стрелковому делу. Ручной пулемет ДП
Шрифт:

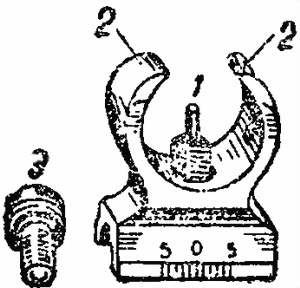

Рис. 6. Предохранитель мушки и мушка:
1 — мушка; 2 — щеки предохранителя мушки; 3 — винт предохранителя мушки
9. Ствольная коробка (рис. 7) служит для помещения затворной рамы с затвором. Она имеет: внутри — продольные пазы для движения затворной рамы и затвора; в передней части — гнездо с секторными вырезами для соединения со стволом; в средней части — боевые
Снизу и сверху ствольной коробки — окна: верхнее — для приёмника магазина, нижнее — для выбрасывания гильз; верхнее окно закрывается щитиком. По бокам в передней и задней части ствольной коробки — отверстия: передние — для замыкателя ствола (рис. 8), задние — для соединительного винта приклада (рис. 9). Снизу в передней части ствольная коробка имеет два прилива с выемками для соединительной муфты; снизу в средней части — крючки для закругленных выступив спусковой рамы. Снаружи сверху на ствольной коробке укреплён прицел; внутри под прицелом — отражатель с пружиной.

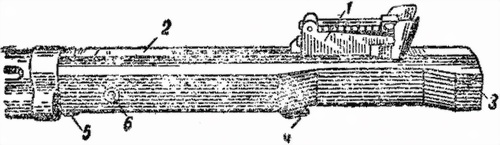

Рис. 7. Ствольная коробка
1 — прицел; 2 — щитик; 3 — отверстие для соединительного винта приклада; 4 — крючки для закругленных выступов спусковой рамы; 5 — прилив для соединительной муфты; 6 — замыкатель ствола

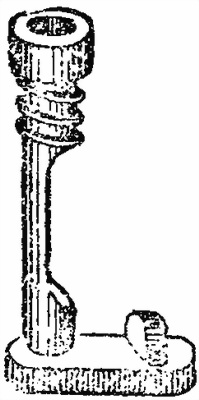

Рис. 8. Замыкатель ствола

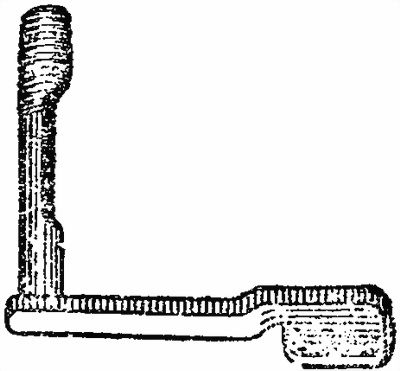

Рис. 9. Соединительный винт приклада

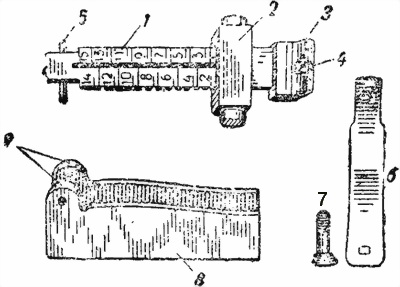

Рис. 10. Прицел:
1 — прицельная планка; 2 — хомутик с защёлками; 3 — гривка, 4 — прорезь; 5 — шпилька (ось); 6 — пружина прицельной планки; 7 — винт пружины прицела; 8 — колодка; 9 — ушки
10. Прицел (рис. 10), служит для стрельбы на различные расстояния. Он состоит из прицельной колодки, прицельной планки с хомутиком и пружины прицельной планки.
Прицельная колодка винтом укреплена на ствольной коробке.
Прицельная планка укреплена в ушках прицельной колодки осью-шпилькой и удерживается в придаваемом положении пружиной прицельной планки. На наружной стороне планки нанесены деления с цифрами от 1 до 15, означающими сотни метров; между делениями нанесены короткие черточки для установки прицела с точностью до 50 м. На рёбрах планки — зубцы для удержания прицельного хомутика в приданном ему положении. Задняя часть прицельной планку оканчивается гривкой с прорезью для прицеливания.
Прицельный хомутик надет на прицельную
11. Магазинная защёлка (рис. 11) удерживает магазин. Спереди она имеет зацеп для захвата за выступ приемника магазина и сзади — выступы с насечкой для оттягивания защёлки рукой при разряжании пулемёта и предохранительными щёками для защиты прорези прицельной планки (на пулеметах прежних годов изготовления предохранительных щёк нет).

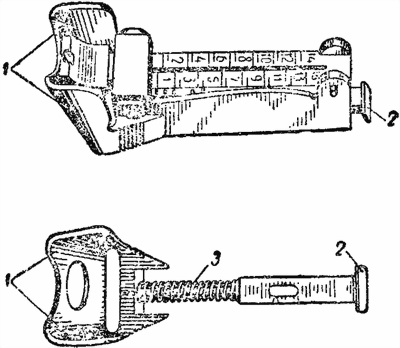

Рис. 11. Магазинная защёлка:
1 — предохранительные щеки; 2 — зацеп; 3 — пружина защелки
Защёлка удерживается в переднем положении спиральной пружиной, помещенной внутри прицельной колодки.
12. Затвор (рис. 12) служит для подачи патрона в патронник, запирания канала ствола при выстреле, производства выстрела и извлечения гильз (патронов). Он состоит из остова, ударника с бойком, двух боевых упоров и выбрасывателя с его пружиной.

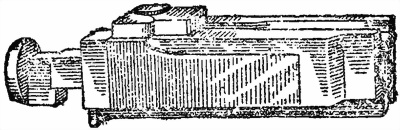

Рис. 12. Затвор
Остов (рис. 13) служит для соединения всех частей затвора. Он имеет: на переднем обрезе — чашку для шляпки патрона и отверстие для выхода бойка; снизу в передней части — паз для выбрасывателя с его пружиной; снизу сзади — выступ для соединения с рамой; сверху — досылатель с пазом для отражателя. С обеих сторон остова имеются выемы для боевых упоров и вырезы для выхода утолщенной части ударника. Внутри остова — канал для ударника.

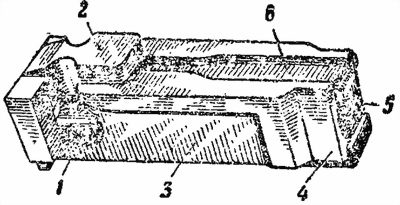

Рис. 13. Остов затвора:
1 — вырез для утолщенной части ударника; 2 — выступ для соединения с рамой; 3 — выем для боевого упора; 4 — досылатель; 5 — чашка; 6 — выбрасыватель
Ударник (рис. 14) служит для разбивания капсюля. Он имеет: на задней части — шляпку, боковые вырезы для соединения с затворной рамой и утолщение для раздвигания боевых упоров затвора; в средней части — срезы для внутренних выступов боевых упоров.

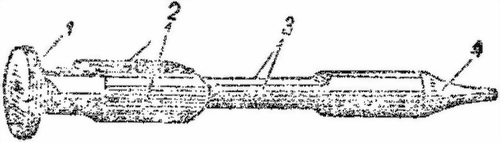

Рис. 14. Ударник:
1 — шляпка; 2 — утолщение для раздвигания боевых упоров; 3 — срезы для внутренних выступов боевых упоров; 4 — боек
В ударник вставлен боёк, который закреплен шпилькой.
Боевые упоры совместно с остовом затвора (рис. 15) служат для запирания канала ствола при выстреле. Они помещаются в боковых выемах остова затвора, с внутренней стороны упоры имеют выступы для разведения и сведения их.
