Заводная пружина, вращая верхний диск, подает патроны к окну приёмника. Одним своим концом она соединена с неподвижной втулкой нижнего диска, а другим, имеющим петлю, — со стойкой верхнего диска.
Приёмник служит для помещения очередного патрона внутри он имеет полозки и скосы для направления патрона в патронник, вырезы для прохода досылателя затвора и глубокий вырез (в задней части) для входа отражателя; в передней части — выступ со срезом для скольжения пули при подаче патрона в патронник. Приёмник сзади оканчивается выступом,

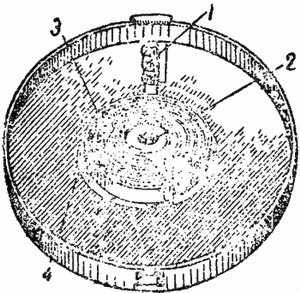

Рис. 24. Нижний диск магазина:
1 — лоток; 2 — втулка; 3 — заводная пружина; 4 — обруч

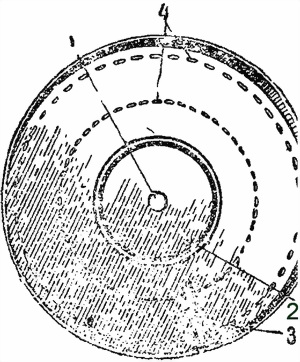

Рис. 25. Верхний диск магазина:
1 — отверстие для втулки; 2 — стойка; 3 — задержка заводной пружины; 4 — зубья для помещения патронов

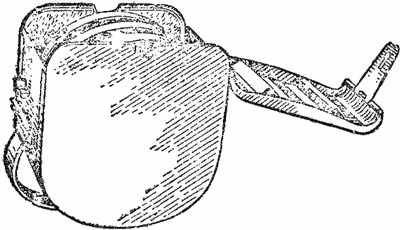

Рис. 26. Железная коробка для магазинов
Магазины хранятся и переносятся в железных коробках (рис. 26) или в брезентовых сумках, по три магазина в каждой.
19. На каждый ручной пулемёт положено иметь следующую принадлежность (рис. 27):
а) составной шомпол для чистки канала ствола;

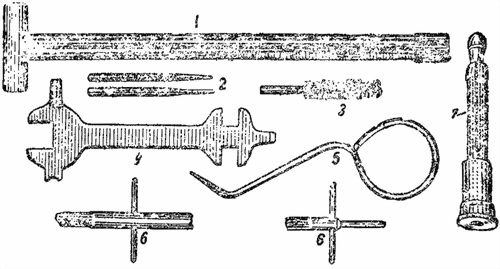

Рис. 27. Принадлежность:
1 — шомпол; 2 — выколотки; 3 — щетинный ёршик; 4 — ключ-отвёртка; 5 — коленчатый стержень; 6 — прибор для прочистки газовых путей; 7 — извлекатель
б) ключ-отвёртку для разборки и сборки пулемета; ключ имеет вырезы для ствола, гайки регулятора и пламегасителя, гнездо для ввинчивания и вывинчивания мушки, лезвие для винтов и лезвие с выступами для гайки замыкателя ствола;
в) коленчатый стержень с щетинным ёршиком для протирания и чистки патронника через верхней окно ствольной коробки без разборки пулемёта
г) прибор для прочистки газовых путей;
д) две выколотки для выталкивания осей шпилек;
е) извлекатель для извлечения
Вся принадлежность укладывается в железную коробку (рис. 28) или брезентовую сумку.

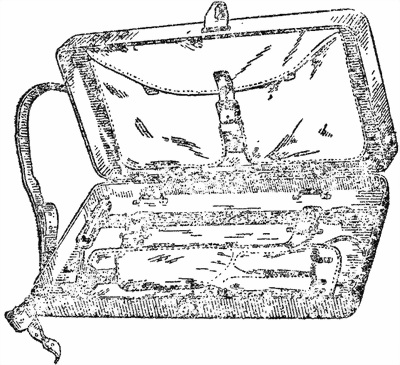

Рис. 28. Железная коробка для укладки принадлежности
20. Боевой патрон (рис. 29) состоит из гильзы, капсюля, порохового заряда и пули.
Гильза служит для соединения всех частей патрона. Она имеет: корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена и обжата пуля, и шляпку с закраиной для захвата зацепом выбрасывателя.
Дно корпуса гильзы имеет: а) гнездо для капсюля; б) наковальню, на которой капсюль пробивается бойком ударника; в) два затравочных отверстия, через которые к пороху проходит пламя от капсюля.

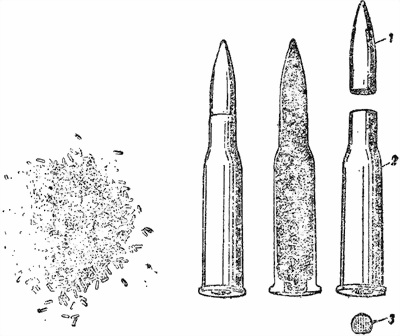

Рис. 29. Боевой патрон:
1 — пуля; 2 — гильза; 3 — капсюль; слева — заряд пороха
Капсюль состоит из латунного колпачка, в который впрессован ударный состав, покрытый фольговым кружком.
Заряд бездымного пороха наполняет корпус гильзы.
21. Пуля (обр. 1908 и 1930 гг.) состоит сердечника (сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца. Головная часть пули обр. 1930 г. окрашена в жёлтый цвет.
22. Бронебойная пуля состоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрный цвет.
23. Трассирующая пуля состоит из оболочки, внутри которой спереди помещается сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. Головная часть пули окрашена в зелёный цвет.
Глава II
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА
24. Части и механизмы пулемёта до заряжания находятся в следующем положении:
а) затворная рама с газовым поршнем и затвором — в крайнем переднем положении; возвратно-боевая пружина — в наименьшем напряжении; газовый поршень раструбом надвинут на регулятор; затвор плотно запирает патронник; боевые упоры затвора разведены в стороны и заходят за боевые уступы ствольной коробки; ударник спущен;
б) отражатель — в крайнем верхнем положении; его пружина сжата;
в) спусковой рычаг приподнят кверху; хвост спускового крючка отведён вперед и упирается в предохранитель; выступ предохранителя опущен;
