в) перед стрельбой смазывать трущиеся части ружейной смазкой; во время перерывов в стрельбе прочищать регулятор, раструб газового поршня и патронник, удалять сгустившуюся мазку с трущихся частей и смазывать их и патронник зимней ружейной смазкой;
г) не доводить ствол до перегревания, сменяя его при напряжённой стрельбе через каждые 250–300 выстрелов;
д) во время стрельбы, при перебежках и остановках тщательно оберегать пулемёт от засорения (песком, пылью, землёй).
30. Всякую задержку в стрельбе стремиться устранить простым перезаряжанием, оттягивая рукоятку затворной рамы назад доотказа. Если задержка перезаряжанием не устраняется или по устранении повторяется, разрядить пулемет и, определив причину задержки, устранить её.
31. Характерные неисправности, вызывающие задержки при стрельбе:
| Задержки | Причина задержки | Способ устранения |
|---|---|---|
| 1. Утыкание патрона в скос передней стенки приёмника магазина: подвижные части и
| Слабость заводной пружины магазина или недостаточный завод её. Недовинчен соединительный винт. Расшатался приёмник. | Оттянуть рукоятку назад доотказа, снять магазин, исправить положение патрона в приёмнике магазина или удалить патрон; зарядив пулемёт, продолжать стрельбу с этим же магазином. В случае повторения задержки оттянуть рукоятку назад доотказа, снять магазин и заменить его новым; в неисправном магазине устранить причину задержки. |
| 2. Неподача патрона в приёмник магазина: подвижные части в крайнем переднем положении, но патронник пуст. | Слабость заводной пружины магазина или недостаточный завод её. Помятость магазина. Перекос патрона в магазине. | Оттянуть рукоятку затворной рамы назад доотказа, снять магазин и заменить его новым. В неисправном магазине устранить причину задержки. |
| 3. Замедленное продвижение подвижных частей вперёд: боёк ударника не разбил капсюля патрона. | Загрязнение пулемёта или сгустившаяся смазка на трущихся частях. Неисправность возвратно-боевой пружины (осадка или поломка её). Излишне тугая заводка пружины магазина, создающая усиленное трение шляпки подаваемого в патронник патрона о корпус следующего патрона в магазине. Забоины на полозках приёмника магазина. | Оттянуть рукоятку затворной рамы назад доотказа и продолжать стрельбу. В случае повторения задержки оттянуть рукоятку назад доотказа, снять магазин и, в зависимости от причины задержки, разобрать, прочистить и смазать зимней ружейной смазкой трущиеся части, заменить возвратную пружину новой или сменить магазин. |
| 4. Недоход подвижных частей в крайнее переднее положение: ударник не вышел вперёд насколько нужно, и боёк не разбил капсюля. | Свинчивание газового поршня, засорение его раструба (нагар) или кривизна стержня. Погнутость трубки регулятора. Помятость патрона. Загрязнение патронника. | Оттянуть рукоятку назад доотказа, снять магазин и, в зависимости от причины задержки, довернуть газовый поршень, прочистить раструб, выбросить помятый патрон или прочистить патронник. Исправление трубки регулятора и газового поршня производить в оружейной мастерской. |
| 5. Осечка: при правильной работе частей выстрела не произошло. | Поломка бойка ударника или неисправность капсюля патрона. | Оттянуть рукоятку назад доотказа и продолжать стрельбу; в случае частого повторения задержки разрядить пулемёт и заменить ударник. |
| 6. Неполный отход подвижных частей назад после выстрела: вытянутая из патронника стреляная гильза не дошла до отражателя и не выброшена из пулемёта; с движением подвижных частей вперёд гильза вновь попала в патронник. | Засорение газового отверстия регулятора. Загрязнение трущихся поверхностей затвора и ствольной коробки. Неисправность патрона (неполный заряд). | Отвести рукоятку затворной рамы назад дооотказа и продолжать стрельбу; в случае повторения задержки отвести рукоятку назад доотказа, снять магазин, разобрать и вычистить пулемёт; если для чистки пулемёта нет времени, промыть трущиеся части его через окно коробки керосином или зимней ружейной смазкой; в крайнем случае сменить ствол или повернуть регулятор на отверстие с большим диаметром. |
| 7. Неотражение стреляной гильзы: при полном отходе подвижных частей назад гильза не сбрасывается с зацепа выбрасывателя. | Поломка отражателя или его пружины. | Оттянуть рукоятку назад доотказа, снять магазин и удалить из затвора гильзу; заменить в оружейной мастерской отражатель или его пружину. |
| 8. Утыкание патрона: гильза при отходе частей осталась в патроннике; очередной патрон, посылаемый затвором в патронник, уткнулся в гильзу. | Неисправность зацепа выбрасывателя или его пружины. Срыв зацепа выбрасывателя со шляпки гильзы при сильно нагретом стволе и загрязнённом патроннике. | Оттянуть рукоятку назад доотказа, снять магазин, удалить гильзу лезвием отвёртки; если это не удаётся, вытолкнуть гильзу шомполом через канал ствола. При устранении задержки, в зависимости от причины её, заменить выбрасыватель, прочистить патронник или заменить ствол. |
| 9. Непроизвольная автоматическая стрельба: при освобождении спускового крючка стрельба не прекращается. | Неисправность шептала спускового рычага или его пружины. Неисправность боевого взвода затворной рамы. Сгустившаяся смазка в частях спускового механизма (особенно зимой). Неполный отход подвижных частей назад из-за усиленного трения (засорение, сгущение смазки), излишне сильной возвратно-боевой пружины или засорения газовых путей. | Остановить
|
Глава IV
ПРАВИЛА СБЕРЕЖЕНИЯ РУЧНОГО ПУЛЕМЁТА И ОБРАЩЕНИЯ С НИМ
32. Хранение ручного пулемёта в подразделении возлагается на наводчика. Он обязан хранить и содержать пулемёт в отличном состоянии и чистоте, обращаться с ним бережно, ежедневно осматривать, чтобы убедиться в полной его исправности и боевой готовности.
33. При казарменном расположении пулемёт хранить без чехла в пирамиде своего подразделения, в специально приспособленном гнезде. Перед постановкой пулемёта в пирамиду освободить соединительную муфту, отвести подвижные части в заднее положение и закрыть окно ствольной коробки щитиком.
В лагерях, если нет закрытых пирамид, пулемёты хранить в чехлах.
34. При расположении в населенном пункте по квартирам пулемёт в чехле поставить или подвесить в удобном месте (подальше от двери и печи); соединительную муфту не освобождать (подвижные части в переднем положении); окно ствольной коробки закрыть щитиком.
35. На походе, при отсутствии угрозы нападения противника, пулемёт переносить в чехле; ремень чехла должен быть прочен и удобно пригнан; пулемёт при переноске не должен ударяться о твёрдые предметы снаряжения.
36. При переездах по железным дорогам, если вагон не оборудован пирамидами, пулемёт в чехле положить на полку так, чтобы он не мог упасть или побиться.
37. При передвижении на автомобилях и подводах пулемёт держать, как удобнее, заботливо оберегая его от толчков.
38. Магазины хранить в железных коробках или в брезентовых сумках. Запасные части хранить в специальных коробках-сумках, завернутыми в пропитанную ружейной смазкой чистую бумагу; запасные стволы, завёрнутые в пропитанную смазкой бумагу, хранить в специальных чехлах или ящиках.
39. Перед выходом на занятия и на службу наводчик должен осмотреть пулемёт и обтереть наружные металлические части; перед стрельбой протереть канал ствола. На занятиях оберегать пулемёт от грязи, песка и пыли; наблюдать, чтобы пулемёт не падал и не ударялся о что-нибудь твёрдое; особенно оберегать ствол, кожух, прицел и мушку.
40. При заряжании, разряжании и устранении задержек не делать излишних усилий, а определить причину задержки и устранить её.
41. Для предупреждения случаев раздутости и порчи никогда не затыкать канал ствола.
42. В боевой обстановке, при применении противником капельно-жидких ОВ, наводчик, укрывая себя от действия ОВ, должен одновременно укрыть и пулемёт, особенно оберегая те места, к которым придётся прикасаться при стрельбе; помощник наводчика прикрывает коробки с магазинами и принадлежностью.
43. Пулемёт разбирается для чистки, смазки осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей; поэтому обучать разборке и сборке на боевых пулеметах воспрещается.
При разборке и сборке пулемёта соблюдать следующее:
а) разборку и сборку производить на столь или скамейке, а в поле — на чистой подстилке;
б) отделяя или вкладывая части пулемета, обращаться с ними осторожно, не допуская излишних усилий и резких ударов;
в) отвинчивая какую-либо часть или гайку, стронуть её с места ключом, а затем отвинчивать рукой; завинчивая, сначала навернуть рукой, а затем закрепить ключом.
44. Порядок разборки пулемета:
1. Пулемёт на сошке поставить на стол (на землю).
2. Отделить ствол: а) отвести рукоятку затворной рамы назад; б) находясь с левой стороны пулемета и придерживая его правой рукой за ствольную коробку, большим пальцем этой руки нажать доотказа замыкатель ствола (в пулеметах прежних годов изготовления повернуть замыкатель головкой назад до заскока соска в выемку на стенке коробки); в) левой рукой наложить ключ снизу в вырезы на дульной части ствола и повернуть ключ кверху; затем, слегка пошатывая ствол, вытянуть его несколько вперед (рис. 30); г) отпустить замыкатель, подхватить ствол правой рукой и осторожно вынуть его из кожуха; д) нажав предохранитель и спусковой крючок левой рукой, а правой придерживая рукоятку, подать затворную раму в переднее положение (рис. 31).

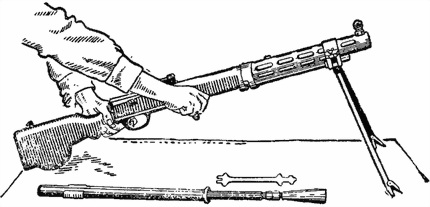

Рис. 30. Отделение ствола
3. Освободить соединительную муфту: правой рукой отвести немного рукоятку затворной рамы назад, левой рукой вложить ребром ключ-отвёртку между задним обрезом муфты и передним краем рамы; правой рукой подать рукоятку Затворной рамы вперед, а левой повернуть хвост соединительной муфты.

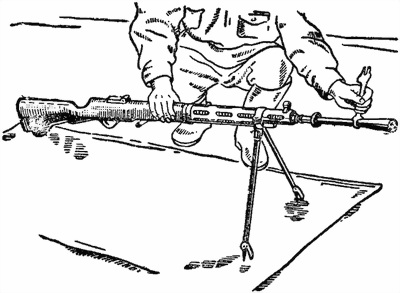

Рис. 31. Подача затворной рамы вперед
