Отечественные противоминные корабли (1910-1990)
Шрифт:
экономическая 12
Дальность плавания, мили:
экономическим ходом 950
Автономность, сут 5
Экипаж, чел 8-11
Вооружение:
артиллерийское 1x1-37-мм. 2х1-20-мм. 1x2-14.5-мм
противоминное контактный трал
Raumbootc (дословно "очищающий катер") строились в Германии с начала 1930-х годов небольшими сериями, причем водоизмещение их возрастало от серии к серии. После гибели большинства миноносцев типа "Т" входе Норвежской операции 1940 г. функции их по возможности были переложены на ТЩ типа "М", а функции ТЩ типа "М" – на корабли типа "R". темпы строительства которых с 1940 г. резко возросли. Строившиеся с 1940 г. корабли имели деревянные корпуса со стальным набором и двухвальные дизельные установки, причем была построена серия кораблей с крыльчатыми движителями. В ходе войны основной обьем противоминных действий ВМС Германии выполнялся именно этими кораблями (погибло 52 корабля). После получения Советским Союзом но репарации корабли использовались в послевоенном тралении и после его окончания (с начала 1950-х годов) начали выводится из состава ВМФ.
Катер-тралыцик гипа KFK
Проектант немецкая фирма-проектант малых рыболовецких судов
Заводы-строители
Годы строительства 1940-1945
Число кораблей, ед 148 (29 захвачено в ходе боев и
119 получено при разделе германского флота)
Водоизмещение, т:
полное 98-105
Главные размерения. м 23 (по КВЛ)х6.0х1.3-1.4
Главная энергетическая установка:
тип дизельная одновальная
мощность, л.с 600
Скорость хода, уз:
полная 12
экономическая 8
Дальность плавания
экономическим ходом, мили около 300
Автономность, сут 3
Экипаж, чел 8-11
Вооружение:
артиллерийское 1x1-37-мм. 1х4-12.7-мм
противоминное сменное: тралы контактный
или петлевой, акустический
Массовое строительство КАТЩ велось на основе проекта малого сейнера. Всего было построено 444 катера. В число захваченных в Варне, Бургасе и Констанце КАТЩ включены шесть утопленных ранее советской авиацией и поднятых силами ВМФ и восемь недостроенных. Захваченные КАТШ сразу же передавались ЧФ и речным флотилиям и участвовали в боевых действиях и послевоенном тралении с 1944 г. по 1948 г. В 1948 г. подавляющее большинство захваченных и переданных СССР по репарации катеров было передано МРП и дружественным СССР странам юго-восточной 1:вропы. 30-40 катеров использовались в составе ВМФ СССР как базовые плавсредства и к началу 1950-х годов были исключены из состава ВМФ.

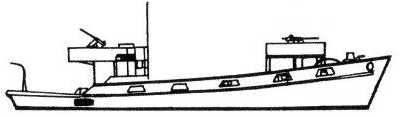

Рис. 23. Катер-тральщик типа KFK
Прорыватели минных заграждений периода Великой Отечественной войны и послевоенного траления Массовые постановки немецкой авиацией ДНМ в первые дни Великой Отечественной войны в районах баз, портов и прибрежных фарватеров существенно ограничили возможности ВМФ. В сложившихся условиях ощутилась острая необходимость в ПМЗ, отличающихся от своих предшественников времен первой мировой войны тем, что они должны были уничтожать мины не непосредственно корпусом, а физическими полями, создаваемыми кораблями при движении, т.е. с меньшей вероятностью подрыва. Первым решением возникшей проблемы была буксировка небольших барж, груженных стальным ломом (в основном рельсами). Главными недостатками такого решения были высокая вероятность подрыва буксира и отсутствие тралящего акустического поля. Эти недостатки были устранены в баржевом электромагнитном граде (БЭМТ), предложенном сотрудником Ленинградского физико-технического института А. П.Александровым, впоследствии академиком. Трал был создан за зиму 1941 – 1942 гг. группой сотрудников Бюро НТК НК ВМФ под руководством М. В. Шадеева. БЭМТ представлял собой соленоидное устройство, питаемое дизель-генератором судна, движущего соленоид рядом с собой. Этим предполагалось уменьшить вероятность подрыва судна-буксировщика до уровня вероятности подрыва соленоидного устройства, обеспечивающего дистанционный подрыв ДНМ. В корпусе соленоидного устройства 61,1л вделан разработанный под руководством Н. Н. Андреева акустический трал молоткового типа. Испытания БЭМТ были проведены под руководством сотрудника Бюро НТК Л. М. Tee в июне 1942 г. на Кронштадском рейде. Испытания прошли успешно: в результате их было вытралено до 10 немецких ДНМ. Высокая эффективность БЭМТ в начале кампании 1942 г. стала в дальнейшем снижаться в связи с совершенствованием немецких ДИМ. Предложения Бюро НТК по созданию ПМЗ путем переоборудования устаревших транспортных судов не могли быть реализованы в условиях блокадного Ленинграда.
После окончания войны при разделе бывшего германского флота, СССР получил семь ПМЗ, три из которых оказались непригодными для дальнейшей эксплуатации, а четыре после проведенного ремонта были включены в состав Балтийского флота (табл. 10) и использовались в послевоенном тралении.
Корабли были переоборудованы под ПМЗ во время войны из двухпалубных четырехтрюмных грузовых судов, на них было установлено артиллерийское вооружение и параванные охранители для отвода якорных мин. Тралящее магнитное поле обеспечивалось мощным электромагнитом, сердечником которого служила носовая часть корабля с уложенными и раскрепленными в его первом трюме (на длине 6.5-8,5 м) стальными пластинами в виде связок небольшой ширины (450-500 мм) и высоты (180-200 мм) и стальных листов (толщиной 10-12 мм, общим весом 250 400 т). В районе укладки этих стальных полос корабли снаружи обвивались витками прорезиненною кабеля сечением 30-40 мм2.

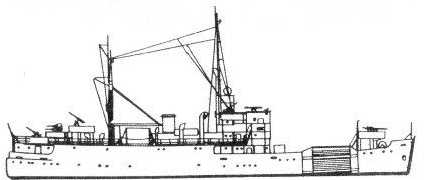

Рис. 24. Прорыватель минных заграждений "Волга"
| Характеристики | "Волга" | "Кулой" | "Кемь" | "Кушка" |
| Название судна при постройке (год) | WTAG-32 (1900) | "Кэплер" (1925) | "Тантализ" (1940) | "Президент Гомес" (1929) |
| Название судна при переоборудовании (год) | "Марта" (1930) | "Кэплер" (1943) | "Тантализ" (1943) | "Вильдрант Хори" (1940) |
| Водоизмещение полное, т | 720 | 1650 | 2200 | 8220 |
| Главные размерения, м | 59,3x8.1x2.6 | 72.4x11,0x4,65 | 76.1x10.5x4.5 | 103,3x14.9x7,30 |
| Главная
| Паросиловая (310) | Дизельная (2x800) | Дизельная (2x1000) | Дизельная (2x2500) |
| Главная электроэнергетическая установка | на постоянном токе 220В | |||
| Скорость хода, уз: полная (экономическая) | 9(8) | 10(8) | II (8) | 12(8) |
| Дальность плавания, мили (скорость, уз) | 1000 (8) | • | 3000 (8) | 12300(6) |
| Автономность, суток | • | 10 | 10 | — |
| Экипаж, чел | 7 | • | 12 | • |
| Артиллерийское вооружение | • | 2x2-37 мм | 2x1-100 мм, 4x1-37 мм. 6x1-20 мм |
Каждый виток замыкался обоими концами в коробке, рас положенной на грузовом люке вдоль первого трюма. Витки кабеля были зашиты снаружи 75-125-мм досками, а по ватерлинии, кроме того. 5-7-мм стальными листами. Обмотка питалась током от специального раздаточного устройства. Тралящее поле создавалось на расстоянии 40-60 м от бортов, 70-80 м – в нос. Первый, второй и третий трюмы заполнялись пустыми герметическими бочками из-под горючего, промежутки между ними – запаянными банками. Все механизмы устанавливались на амортизаторах, в каждом трюме имелись мощные водоот ливные насосы производительностью не менее 500 м'/час. Жилые и служебные помещения располагались в кормовой части корабли И кор пусе в районе последнего трюма был встроен акустический граи мсм(» рапного типа с легко заменяемым излучателем. ИМЗ "Волга", "Кулом" и "Кемь" были переданы в 1946 г. в состав Северного флота и в 1954, I960 и 1965 гг. выведены из состава ВМФ и переданы в ОФИ для разделки па металл. "Кушка" в 1946 г. передана ЮБФ, в 1951 – 1957 гг. прошла в Росгоке (ГДР) капитальный ремонт и модернизацию, в ходе которых на корабле были переделана носовая обмотка, установлены новые дизель- генераторы, прибор автоматического управления тралением, навигационная аппаратура и средства связи, а также приняты меры по защите личного состава от интенсивного электромагнитного излучения при тралении. Корабль использовался как ПМЗ до 1974 г., затем был переклассифицирован в плавучую казарму (ПКЗ № 207). в 1985 г. передан в ОФИ для разделки на металл.

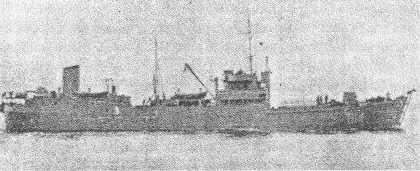

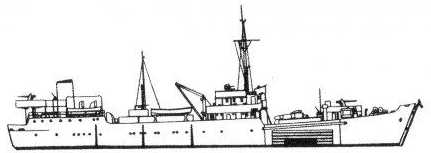

Рис. 25. Прорыватель минных заграждений "Кулой"

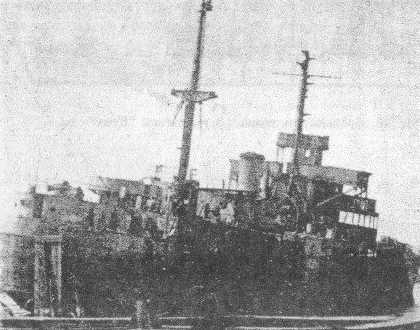

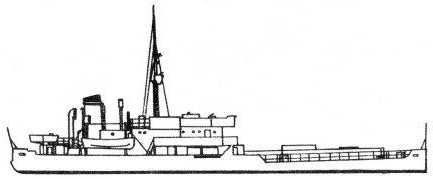

Рис. 26. Прорыватель минных заграждений "Кемь"

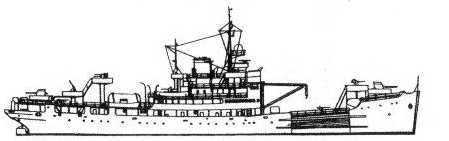

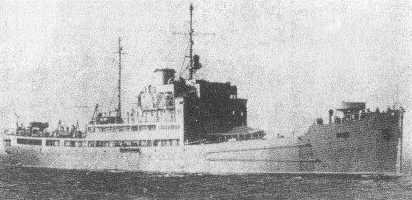

Рис. 27. Прорыватель минных заграждений "Кушка"
ПРОТИВОМИННЫЕ КОРАБЛИ ДЕСЯТИЛЕТНЕЙ КОРАБЛЕСТРОИТЕЛЬНОЙ ПРОГРАММЫ. 1946-1955 ГОДЫ
После окончания войны в водах СССР осталось свыше 70 тысяч мин и уничтожение их рассматривалось как задача государственной важности. Наркоматом ВМФ в 1945 г. были разработаны планы обеспечения судоходства, выполнение которых требовало напряжения противоминных сил почти на уровне военного времени. При этом базовые ТЩ в основном использовались для проводки кораблей и судов за тралами, основная нагрузка пришлась на долю КАТЩ, хотя на Балтике широко использовались и малые тральщики пр. 253Л. а на Черном море – трофейные рейдовые ТЩ типа KFK: на Северном и Тихоокеанском театрах корабли, поставленные по ленд-лизу, типов AM и VMS. Выставленные у побережья Северной Корен новейшие американские ДНМ МК-36 и МК-52 уничтожались в основном глубинными бомбами, сбрасываемыми охотниками за ПЛ.
Об интенсивности минной опасности на Балтийском ТВД и об дефективности действий на нем советских ПМС, обрабатывавших нею акваторию, кроме района Балтийских проливов, за период 1945 1950 на минах подорвалось около 400 кораблей, судов и плавсредств, причем 211 из них сразу затонуло, а за период 1951 – 1965 гг. подорвалось 30 объектов (19 сразу затонуло) [11].
Основные фарватеры страны были расчищены в 1946 г.. в 1949 г. закончен основной объем послевоенного траления. В 1954 г. послевоенное траление было практически прекращено. Уже ко времени окончания войны отечественные, трофейные и репарационные ТЩ специальной постройки были сильно изношены. Кроме того, они не имели нового противоминного оружия и не были приспособлены к ею установке. Ленд-лизовские ГШ и ТЩ. переоборудованные из гражданских судов, подлежали возврату прежним владельцам. Сложившееся положение обусловило включение в десятилетнюю программу развития кораблестроении на 1946-1955 п. постройку 30 эскадренных, 400 базовых. 300 рейдовых и 50 речных тральщиков, а также создание на базе серийных рабочих катеров – катеров-тральщиков и на базе проектируемых гражданских судов – телеуправляемых прерывателей минных заграждений. По классификации тот времени ЭТШ имели водоизмещение свыше 500 т. БТШ – 300-500 г, РТШ – 100 -300, РеТЩ и КАТШ менее 100 т.
