Отечественные противоминные корабли (1910-1990)
Шрифт:
Ввиду усложнения международной обстановки в начале 1930-х годов возникла необходимость в укреплении дальневосточных и северных границ СССР, в связи с чем были приняты решения об учреждении морских сил Дальнего Востока (1932 г.) и Северного флота (1933 г.). Формирование их потребовало создания соответствующих противоминных сил. Последние, учитывая специфику ТВД, должны были быть ориентированы, прежде всего, на борьбу с морскими минами, устанавливаемыми на предельных глубинах их использования (120 м). В то же врет строительство ТЩ только начинаюсь, причем они прежде всего были необходимы для Балтийского и Черноморского ТВД. Выход был найден в приспособлении для целей ПМО рыболовных траулеров. К началу 1930-х годов у СССР имелось несколько траулеров, закупленных за рубежом, в том числе в Англии в 1913 г. ("Налим" и "Форель"), переоборудованных под ТЩ и принимавших участие в первой мировой и гражданской войнах, а также послевоенном тралении, переданных затем народнохозяйственным организациям, использующим их как траулеры в Баренцевом море. Кроме того, с 1929 г. по проекту, разработанному КБ Рыбсудостроя (с 1936 г. – Рыбсудпроект), началась постройка траулеров на Северной верфи в Ленинграде. Траулеры типа "РТ" представляли собой однопалубные суда с коротким

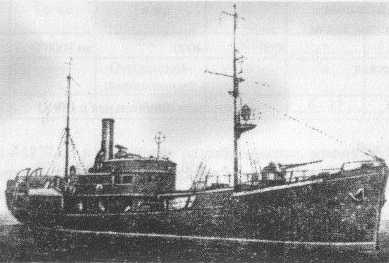

Рис. 8. Траулер-тральщик пр. 33
Они имели пять отсеков: форпик, два трюма, машинное отделение и блок жилых помещений. В кормовой части судна находилась паровая лебедка с тяговым усилием до 8 т. Проект переоборудования траулеров иод ТЩ был разработан мобилизационным отделом У ВМС в 1932 г. Пр. 33 предусматривались снятие всего рыболовного оборудования, установка артиллерийского вооружения, морскою трала Шульца, морского змейкового трала, устройств, необходимых для использования тралов и дополнительной пародинамо на 15 кВт. На некоторых кораблях предусматривалась установка трата КТ. На кораблях, предназначенных для МСДВ, устанавливались также минные пути и скаты. Коренной переработке подверглась радиорубка: во-первых, вместо одного канала связи требовалось обеспечение трех, во-вторых, устанавливались более мощные и совершенные радиостанции. Была перепланирована ходовая рубка, увеличено чисто спальных мест и улучшены условия обитаемости. С 1933 г. на Северной верфи (с 1935 г. – завод № 190) и с 1939 г. на Мурманской верфи НКРП началась постройка траулеров второй серии улучшенной конструкции, на которых, в частности, были установлены паровая машина мощностью 700 л.с. и спроектированный НИВК новый гребной винт. С 1939 г. до начата войны по откорректированному заданию на Мурманской судоверфи было переоборудовано восемь траулеров, а в 1941 г. еще 20. Водоизмещение их, в зависимости от принимаемого артиллерийского вооружения, колебалось от 1200 до 1500 т. Противоминное вооружение включало морские траты Шульца, змейковый и типа ТОК-1, на некоторых кораблях были КТ и бомбосбрасыватели. В 1943 г. бомбосбрасыватели были установлены на всех кораблях, а на некоторых еще хвостовые магнитные и акустические траты. Корабли действовать в Великой Отечественной войне на Северном и Тихоокеанском ТВД, осуществляя проводку за тралами, конвойную службу и охрану баз, шесть из них при этом погибло. К 1946 г. все корабли были разоружены и возвращены НКРП.
Быстроходные базовые тральщики пр. 3, 53, 58 и 53У
| Пр.З "Фугас" | Пр.53 "Стрела" | Пр.58 "Параван" | Пр.53У "Верп" | |
| Проектант | ЦКБС-1 | ЦКБС-1 | ЦКБ завода №21 | ЦКБ-17 |
| Главный конструктор | Л.В.Дикович | А.И.Маслов | • | Г. М.Вераксо |
| Главный наблюдающий ВМФ | А.Э.Цукшверт | Н.М.Алексеев | • | И.С.Савицкий |
| Завод-строитель | № 190. № 1% (достройка) Ленинград №201. Севастополь № 200, Николаев, поставки листов и отливок | № 201. Севастополь | №370, Ленинград №201. Севастополь | |
| Годы сдачи | 1936-1938 | 1938 | 1938-1941 | 1939-1946 |
| Число кораблей в серии, ед | 8 | 10 | 7 | 17 |
| Водоизмещение, т: | ||||
| стандартное | 428 | 410 | 406 | 417 |
| нормальное | 435,5 | 448 | 432 | 448 |
| полное | 446 | 503 | 459 | 480 |
| Главные размерения, м: | ||||
| длина по КВЛ/наибольшая | 59,5/62 | 59.5/62 | 59.5/62 | 59,5/62 |
| ширина по КВЛ/наибольшая | 7.2/7,2 | 7.2/7.2 | 7.2/7.2 | 7.4/7.4 |
| осадка при Dn. м | 2,03 | 2,26 | 2.13 | 2,16 |
| Тип энергетической установки | дизельная двухвальная с ВФШ | |||
| Число и мощность дизелей, л.с | 2x1400 | 2x1400 | 2x1450 | 2x1450 |
| Скорость хода, уз: | ||||
| полная | 18,5 | 17,8 | 18,5 | 18,2 |
| экономическая | 14,0 | 14,3 | 14.2 | 14,0 |
| с
| 14,9 | 13,9 | 14.7 | 13,9 |
| Дальность плавания полным/экономическим ходом, мили | 1900/2900 | 1700/3000 | 1950/5300 | 1785/2840 |
| Автономность, суток | 10 | 10 | 10 | 10 |
| Экипаж (в т.ч. офицеров), чел | 42(5) | 44 (5) | 47 (5) | 37 (7) |
| Вооружение: | ||||
| артиллерийское | Б-24 (1x1-100-мм), 21-К (1x1—45-мм), пул.2-12.7-мм | Б-24-БМ(1x1—100-мм),21-К (1x1-45-мм), пул.2-12,7-мм | ||
| противолодочное | 2 бомбосбрасывателя. 20 БГБ, 20 МГБ |
Проектирование и крупносерийное строительство кораблей по проектам 3, 53, 58 и 53У явилось очевидным успехом советского кораблестроения (по общему признанию в свое время это были самые совершенные корабли своего класса) и рассмотрение их заслуживает особого внимания [8].
ТТЗ на разработку быстроходного базового ТЩ пр.З было выдано Техупром ВМС в 1930 г. МНТК. Основные требования ТТЗ: полное водоизмещение до 350 т, осадка – до 2,0 м, скорость полного хода не менее 18 уз, с тралом – 15 уз, дальность плавания полным ходом – 800 миль, вооружение: 1x1 – 10-мм, 2х1-37-мм и 2x1-12.7-мм артсистемы, бомбосбрасыватели, контактный и электромагнитный тралы, дымшашки и прожектора. Эскизный проект был разработан и утвержден в 1931 г., а задание на разработку технического проекта выдано ЦКБС-1 в 1932 г. Постройка кораблей планировалась в Ленинграде на заводе № 190 (5 сл.), в Николаеве на заводе № 200 (4 ед.) и в Севастополе на заводе N° 201 (I ед.) со сроком сдачи кораблей в 1933-1934 гг. В дальнейшем эта программа была изменена: ленинградские корабли строились и спускались на заводе № 190, а достраивались на заводе N° 196, а все черноморские строились и сдавались на заводе N° 201. Технический проект был утвержден в 1932 г., а головные корабли "Фугас" в Ленинграде и "Трал" в Севастополе были сданы только в 1936 г. Задержка начала испытаний произошла из-за несвоевременности поставок дизелей. В силу изложенного, количество кораблей в серии было сокращено до 8 ед. По архитектурному типу новые ТЩ существенно отличались как от своих отечественных предшественников, так и от зарубежных аналогов. Они были полубачными с непрерывной верхней палубой, двухтрубными, с большим числом (II) поперечных водонепроницаемых переборок, отношением длины к ширине, близким к 9, и поперечной системой набора при большом объеме сварных конструкций. ЭУ корабля – дизельная двухвальная, скомпонованная в двух смежных автономных отсеках. В районе от форштевня до румпельного отсека имелось двойное дно, в отсеках за машинными отделениями оборудованы (в нос и корму) платформы. В качестве главных двигателей использованы лодочные четырехтактные шестицилиндровые бескомпрессорные реверсивные двигатели 42 БМРН-6 с наддувом Бюхи Коломенского завода; режимы малого хода обеспечивались с помощью гидромуфт.
Согласно принятой в 1933 г. программе строительства военно-морских сил на 1933-1938 гг. намечалась постройка 27 ТЩ. В счет этой программы был выдан заказ на постройку в Ленинграде и Севастополе еще 10 быстроходных Т 1Ц (2-я серия) . Корабли предназначались для Дальнего Востока, где имело место резкое обострение военно-политической обстановки. Поскольку в ходе проектирования и строительства кораблей пр. 3 в исходный проект был внесен ряд существенных изменений, заказчик выдал ЦКБС-1 задание на корректирование чертежей пр. 3, при этом проекту был присвоен № 53. За счет внесенных изменений (усиления артиллерийского, противолодочного и радиотехнического вооружения, увеличения запасов топлива, развития корабельных систем и устройств) водоизмещение корабля увеличилось почти на 100 т, а скорость хода уменьшилась на 0,5 узла. Построенные для ТОФ корабли предполагалось в разобранном виде на транспортных судах переправлять в Хабаровск, где они должны были собираться и сдаваться. В дальнейшем, однако, от этого намерения отказались. Корабли 2-й серии были сданы в 1938 г. и отбыли своим ходом на Дальний Восток: севастопольские – через Суэцкий, а ленинградские – через Панамский каналы.

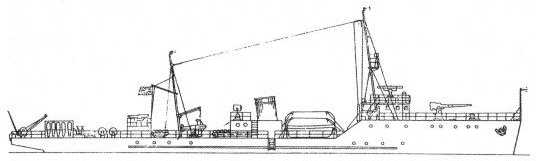

Рис. 9. Быстроходный тральщик пр. 3

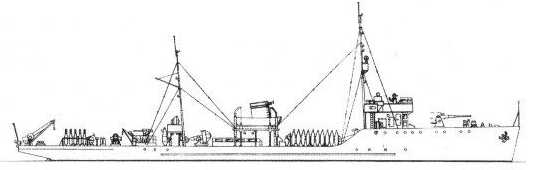

Рис. 10. Быстроходный тральщик пр. 53
В ходе сдачи кораблей 1-й и 2-й серий выявился целый ряд существенных недостатков, что также задержало сроки сдачи. Главным при этом явился вопрос остойчивости: на некоторых кораблях начальная метацентрическая высота при нормальном водоизмещении составляла 0,42 м вместо требуемой по латанию 0,7 м. Выполненный в НИВКе ВМС анализ показал, что метацентрическая высота должна быть не менее 0,6 м. Не обеспечивались также заданные скорости хода с контактным тралом и параван-тралом. В целях повышения остойчивости были приняты следующие меры: заделаны вырезы в стрингерах и в отбойной переборке топливной цистерны (этим снижался эффект действия свободной поверхности жидкости), принято в трюмы 15 т балласта, уменьшен объем паровых цистерн на верхней палубе, перенесены преобразователь электромагнитного трала из надстройки на верхней палубе в трюм и две вьюшки с палубы полубака на верхнюю палубу. Для повышения скорости хода с контактным фатом оговаривалась замена гребных винтов на более легкие, а для повышения скорости хода с параван-тралом – замена вьюшки. Оговаривались также замена некоторою оборудования, усовершенствование части систем и улучшение условий обитаемости.
