Состояние предполагалось серийное производство
Разработчик Путиловский завод
Изготовитель Путиловский завод
Производство выпущена одна машина
База автомобильное шасси фирмы "FWD"
Колесная формула 4x4
Тип двигателя. карбюраторный
Вооружение:
Тип орудия одна 76-мм
Боекомплект, выстрелов (.)
Прицел механический
45-мм опытный батальонный артсамоход"Арсеналец-4 amp;"
Проект артиллерийской самоходной установки (артсамохода) разработан инженером П.В.Каратеевым в 1922 году.
Машина не имела экипажа внутри корпуса – управление машиной осуществлял "водитель", который шел сзади. Корпус предполагалось изготавливать из дюралюминиевых сплавов и высококачественной стали. На артсамоходе предполагалось применить специальные резиновые гусеницы. Запас топлива установки составлял 10 литров и считался достаточным, т.к. в район боевого использования батальонный артсамо- ход доставлялся в кузове грузового автомобиля.
Проект боевой машины дорабатывался в КБ артиллерийского завода "Красный Арсенал" (в дальнейшем завод №7).
Несколько позже для артиллерии батальонного звена была спроектирована самоходная артиллерийская установка (САУ) конструкции В. М. Трофимова с 45-мм полуавтоматической пушкой и вариант САУ с 60-мм гаубицей системы Ф.Ф.Лендера. Эти орудия размещались на специально созданном Ф.Л.Хлыстовым гусеничном тракторе.

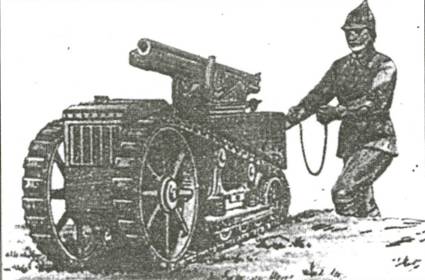

45-мм батальонный артсамоход системы Каратеева
Трактор Хлыстова с батальонным орудием и расчетом
Состояние создан в 1928 году
Разработчик КОСАРТОП
Изготовитель завод "Красный Арсенал" (завод №7)
Производство опытный образец
Боевая масса, т 0,5
Длина, мм 2000
Ширина, мм 800-850
Высота, мм 800-850 (по другим данным – 1000)
Клиренс, мм 200
Ширина гусеницы, мм . 100
Среднее удельное давление
на грунт, кг/см2 0,25
Тип двигателя. карбюраторный
Максимальная мощность, л.с. 10-12
Удельная мощность, л.с./т 20
Максимальная скорость, км/ч 5
Запас
Преодолеваемые препятствия:
– подъем, град 15
– крен, град 8
Бронирование противопульное (лобовой лист)
Экипаж, чел нет (управляется пешим водителем)
Артиллерийское вооружение:
Тип орудия 45-мм пушка
системы Соколова
Боекомплект, выстрелов 50
Уголы наведения орудия, градусов:
– горизонтального ±15°
– вертикального от 0 до +30°
Начальн. скорость снаряда, м/с 550
76-мм опытная палевая самоходная установка Арсеналец А.П." (Артразведчик "АР ")
В качестве базы для полевой самоходной установки использовалось специальное гусеничное шасси оригинальной конструкции. Разработка и изготовление артсамохода "Арсеналец А.П." велись силами ленинградского артиллерийского завода "Красный Арсенал" (завод №7).
Состояние. создана в 1926 году
Разработчик КБ завода "Красный Арсенал" (завод №7)
Изготовитель завод "Красный Арсенал" (завод №7)
Производство опытный образец
Боевая масса, т 5,0-5,5
Длина, мм 4500
Ширина, мм 2800
Высота, мм 2000
Тип двигателя карбюраторный
Максимальная мощность, л.с 100
Удельная мощность, л.с./т 18,2-20
Максимальная скорость, км/ч … 36,6
Артиллерийское вооружение:
Тип орудия…. одна 76-мм пушка
Разработчик орудия Путиловский завод
Угол наведения орудия, градусов:
– горизонтальный 360°
– вертикальный до +85°(+80°)
Дальность стрельбы, м:
– максимальная 4800
– прямой наводкой 3200
Начальная скорость снаряда, м/с:
– осколочного 380
– осколочно-фугасного 380
– бронебойного 588
Проект 76-мм самоходной артиллерийской установки поддержки механизированных соединений на шасси легкого танка МС-1 (Т-18)
