– горизонтального 50

– вертикального от+0,5 до+5 (+15)

Боекомплект, выстрелов 30

Прицел механический

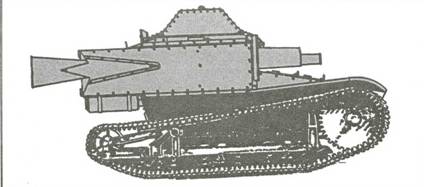

76-мм малая самоходная артиллерийская установка СУ-3

76-мм опытная самоходная артиллерийская установка Д-10

Руководитель

разработки самоходной установки – начальник Опытно-конструкторского и испытательного бюро (ОКИБ) УММ РККА Н.И.Дыренков.

Разработка САУ на базе усиленного шасси трактора "Коммунар", выпускаемого ХПЗ им. Коминтерна, начата в 1930 году. Для размещения вооружения была несколько изменена компоновка: топливные баки машины были перенесены назад, переделано место водителя.

В феврале 1931 года САУ была изготовлена, а в мае прибыла на Научно-исследовательский бронетанковый полигон УММ РККА в Кубинке, где прошла испытания. В ходе испытаний было выявлено много недостатков в конструкции и выдвинуто большое количество замечаний, которые не были устранены и дальнейшие испытания не проводились.

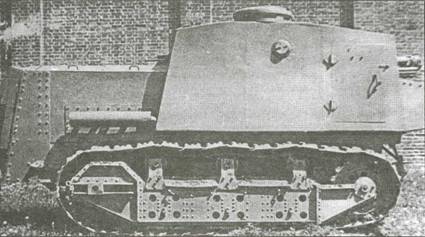

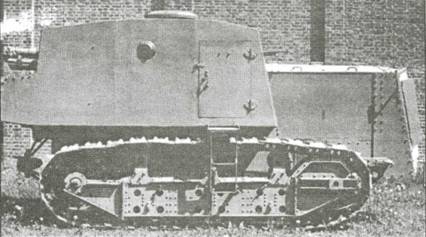

Самоходная артиллерийская установка Д-10

Состояние создана в 1931 году

Разработчик ОКИБ УММ РККА

Изготовитель. завод "Можерез"

Производство опытный образец

База трактор "Коммунар"

Боевая масса, т 11,32

Длина, мм 5500

Ширина, мм 2040

Высота, мм 2730

Клиренс, мм 425

Ср. уд. давл. на грунт, кг/см2 0,75

Удельная мощность, л.с/т 7,9

Преодолеваемые препятствия:

– подъем, град 25

Тип двигателя карбюраторный

Максимальная мощность, л.с 90

Максим, скорость, км/ч 7,8-10

Запас топлива, л 245

Запас хода, км 100-120

Бронирование, мм 6-16

Экипаж, чел 3

Артиллерийское вооружение:

Тип орудия. одна 76,2-мм пушка обр. 1927 года

Тип затвора поршневой

Начальная скорость осколочно-

фугасного снаряда, м/с 380

Дальность стрельбы, м:

– максимальная 8500

– прямого выстрела 440

Боекомплект

возимый на прицепе

Дополнительное вооружение:

Тип пулеметов два 7,62-мм ДТ

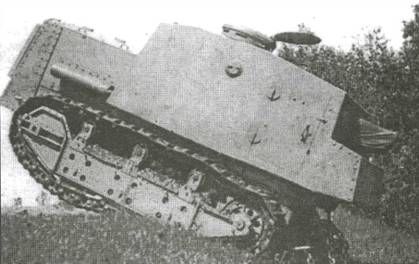

Самоходная артиллерийская установка Д-10

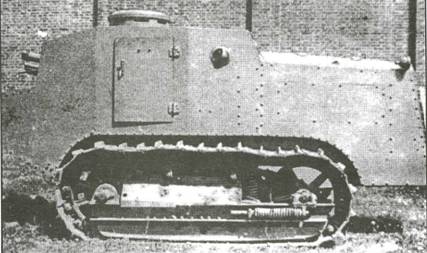

76-мм опытная самоходная артиллерийская установка Д- 11

Руководитель разработки установки – начальник Опытно-конструкторского и испытательного бюро (ОКИБ)УММ РККА Н.И.Дыренков.

Разработка САУ на базе усиленного шасси американского трактора "Катерпиллер-60", компоновочная схема которого дорабатывалась для размещения пушечного вооружения велась параллельно с созданием артиллерийской установки Д-10 на базе шасси отечественного трактора "Коммунар".

В феврале 1931 года самоходная установка была изготовлена. В мае САУ была доставлена на Научно исследовательский бронетанковый полигон УММ РККА в Кубинке, где в дальнейшем прошла испытания.

По результатам испытаниям было выявлено много недостатков в конструкции, которые не были устранены и дальнейшие испытания не проводились.
