Максимальная мощность, л.с 60
Удельная мощность, л.с/т 6,7
Максимальная скорость, км/ч 17
Запас хода, км 80-90
Бронирование, мм до 16
Экипаж, чел 3
Артиллерийское вооружение:
Тип орудия 76,2-мм полковая пушка образца 1927 года
Разработчик Мотовилихинский з-д
Изготовитель
Боекомплект, выстрелов 20-25
Дальность стрельбы, м:
– максим, с дульн. тормозом 3800
– максим, без дульн. тормоза 2800
– прямого выстрела. 440-470
Начальная скорость снаряда, м/с:
– бронебойного 387
– осколочно-фугасного. 370
Высота линии огня, мм 1800
Прицел нормализованный механический

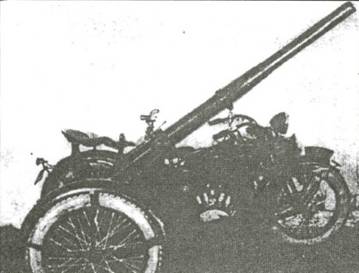

76-мм мотоциклетная динамо-реактивная пушка "МПК" (самоходное орудие на базе мотоцикла с коляской)
Главный конструктор самоходной мотоциклетной установки и динамо- реактивного (безоткатного) орудия – Л.В.Курчевский.
Развитие в СССР проектно-конструкторских работ в направлении создания динамо-реактивных пушек (ДРП), как системы артиллерийского вооружения всех родов войск, позволило создать в СКБ-1 подмосковного завода №8 (одна из основных организаций – проектировщиков ДРП) легкую маневренную систему, установленную на мотоцикле типа "Харлей-Дэвидсон" с коляской.
Размещение нарезного ствола с центральным соплом на вертлюге между мотоциклом и коляской позволило обеспечить горизонтальное наведение орудия в секторе 37 градусов (без изменения положения мотоцикла) при достаточно большом диапазоне изменения угла наведения в вертиальной плоскости.
Преодолеваемые препятствия для артиллерийской установки на мотоцикле были в прямой зависимости от умения и физической силы расчета.
Состояние принята на вооружение в 1931 году
Разработчик. СКБ-1 завода №8
Изготовитель. заводы №7 и №8
Производство серия с 1932 года
База мотоцикл с коляской
Боевая масса орудия, кг 65
Тип двигателя. карбюраторный
Бронирование, мм нет
Экипаж, чел 2-3
Артиллерийское вооружение: Тип орудия 76,2-мм динамореактивная пушка
Начальная скорость снаряда, м/с 280
Макс, дальность стрельбы, м …. 5500 Скорострельность, выстр./мин 6
76-мм

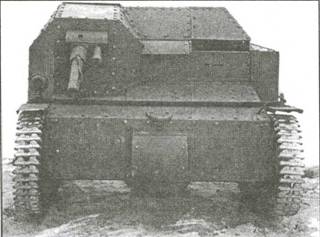

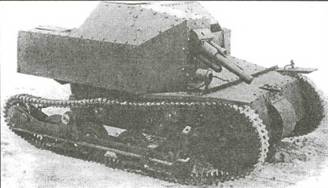

Опытная 37-мм малая самоходная артиллерийская установка на базе шасси танкетки Т-27 (первый вариант)
Самоходная установка создавалась на базе танкетки Т-27.
Было создано два опытных образца САУ, отличающихся конструкцией и составом вооружения.
Первый вариант САУ был вооружен 37-мм пушкой системы Гочкиса, которая принята на вооружение РККА в 1920 году.
37-мм малая самоходная артиллерийская установка (первый вариант)
Состояние создана в 1931 году
Разработчик завод "Большевик"
Изготовитель завод "Большевик"
Производство опытный образец
База танкетка Т-27
Боевая масса, кг 3,3
Длина, мм 2600
Ширина, мм 1825
Высота, мм 1450
Клиренс, мм 340
Ср. уд. давл. на грунт, кг/см2 0,76
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 30
– ров, м 1,2
– стенка, м 0,5
– брод, м 0,5
Тип двигателя карбюраторный Форд-АА
Макс, мощность, л.с 40
Удельная мощность, л.с/т 12,1
Максим, скорость, км/ч 40
Запас хода, км 100
Бронирование, мм 6-9
Экипаж, чел 2
Артиллерийское вооружение:
Тип орудия 37-мм пушка Гочкиса
Длина ствола, клб 20
Скорострельность, выстр./мин 10-12
Прицельная дальность, м 2000
Начальная скорость снаряда, м/с 442
Угол вертикального
наведения, град… от -8 до +30
Масса снаряда, кг 0,51
