Проработка вариантов самоходной артиллерийской установки на базе шасси легкого танка МС-1 (Т-18) началась в научно-исследовательском отделе Артиллерийского научно- исследовательского института (НИО АНИИ) в 1925 году под руководством конструктора К.М.Иванова.
В 1930 году заводу "Большевик" (ранее – Обуховский сталелитейный завод) было выдано ТТЗ на проектирование самоходной артиллерийской установки. Этой САУ предполагалось оснащать механизированные части и соединения РККА. Для транспортировки боеприпасов проектировался специальный транспортер – танк снабжения – на базе танка МС-1 (Т-18).
Для
При установки пушки с дульным тормозом длина отката сократилась с 1,0 м до 0,8 м. При этом угол возвышения увеличился до 12 градусов (без дульного тормоза – 8 градусов), а дальность стрельбы составила 3800 м (ранее – 2800 м).
Прорабатывался вариант размещения на САУ другой атрсистемы – 76-мм пушки образца 1928 года с углом возвышения до 8 градусов и дальностью стрельбы до 3800 м. Из-за утяжеления и усложнения конструкции данный вариант был отвергнут.
Прорабатывался также вариант 45-мм противотанковой самоходной пушки на той же базе.

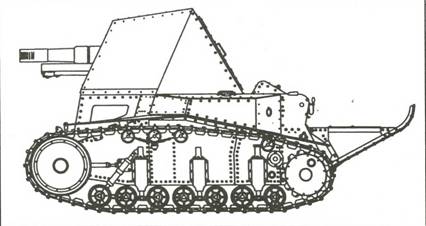

Проект 76-мм самоходной артиллерийской установки поддержки механизированных соединений на шасси легкого танка МС-1

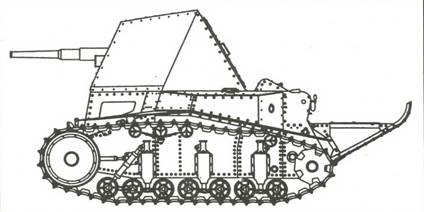

Проект 45-мм противотанковой самоходной установки на базе шасси легкого танка МС-1
Состояние проект 1930 года
Разработчик НИО АНИИ, завод "Большевик"
Производство не изготавливалась
Боевая масса, т 7,5 (по проекту)
Длина, мм 3500
Ширина, мм 1800
Высота, мм 2200
Клиренс, мм 300
Ср. уд. давл. на грунт, кг/см2 0,42
Тип двигателя карбюраторный Т-18
Максимальная мощность, л.с 35
Удельная мощность, л.с./т 4,7
Максимальная скорость, км/ч 20
Запас хода, км 100
Преодолеваемые препятствия:
– подъем, град 35
– брод, м 0,8
Бронирование, мм 15-16
Экипаж, чел 3
Артиллерийское вооружение:
Тип
Разработчик Мотовилихинский завод
Изготовитель Мотовилихинский завод
Боекомплект, выстрелов 20-25
Дальность стрельбы, м 3800
– прямого выстрела. 440-470
Начальная скорость снаряда, м/с:
– бронебойного 387
– осколочно-фугасного 370
Высота линии огня, мм 1800
Прицел нормализованный
механический Дополнительное вооружение:
Пулеметы один 7,62-мм ДТ (боекомплект, патронов) (.)
Проект 76-мм самоходной артиллерийской установки поддержки механизированных соединений на шасси легкого опытного танка Т-19
Самоходная артиллерийская установка (САУ) проектировалась силами завода "Большевик" на базе опытного легкого танка Т-19 с размещением 76,2-мм полковой пушки образца 1927 года (52П353) в бронированной рубке.
Полковая пушка была создана в КБ артзавода в Мотовилихе. Максимальная дальность стрельбы полевого орудия составляла 7060 м, дальность прямого выстрела – 440 м, при одинаковой с орудием САУ начальной скоростью снаряда. Масса ствола пушки 52П353 с затвором составляла 229 кг.
В войска САУ на базе шасси танка Т-19 не попала из-за того, что в серийное производство танк Т-19 не передавался, и, кроме того, в производство была запущена колесная самоходная установка СУ-12 с аналогичной артиллерийской частью.
На базе шасси опытного танка Т-19 в КБ завода "Большевик" также прорабатывались варианты 37-мм и 45-мм противотанковых самоходных установок, а также 37-мм зенитная самоходная установка и зенитно- пулеметная самоходная установка.
Состояние проект разработан в 1930 году Разработчик КБ завода "Большевик"
Производство не изготавливалась
База танк Т-19
Боевая масса, т 9,0
Длина, мм 3800
Ширина, мм 1800
Высота, мм около 2500
Клиренс, мм 320
Среднее удельное давление на грунт, кг/см2 0,4
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 30
– ров, м 1,5
– стенка, м 0,55
– брод, м 0,8
Тип двигателя. карбюраторный
