Отечественные самоходные артиллерийские и зенитные установки. Часть 1.
Шрифт:
Прицел телескопический

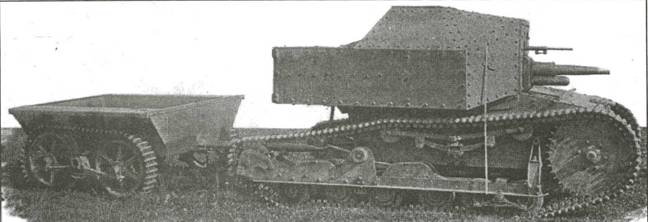

Опытная 37-мм малая самоходная артиллерийская установка на базе шасси танкетки Т-27 (второй вариант)
Самоходная артиллерийская установка создавалась на базе танкетки Т-27. Было создано два опытных образца САУ, отличающихся конструкцией и составом вооружения.
Вооружение второго опытного образца – 37-мм
37-мм малая самоходная артиллерийская установка (второй вариант)
Состояние создана в 1931 году
Разработчик завод "Большевик"
Изготовитель завод "Большевик"
Производство опытный образец
База танкетка Т-27
Боевая масса, кг 3,0-3,2
Длина, мм 2600
Ширина, мм 1830
Высота, мм 1440-1450
Клиренс, мм 240 (340)
Ср. уд. давл. на грунт, кг/смг 0,74
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 30
– ров, м 1,2
– стенка, м 0,5
– брод, м 0,5
Тип двигателя карбюраторн. Форд-АА
Макс, мощность, л.с 40
Удельная мощность, л.с/т … около 13
Максим, скорость, км/ч 36-40
Запас хода, км 100-120
Бронирование, мм 4-10
Экипаж, чел 2
Артиллерийское вооружение:
Тип орудия 37-мм пушка Гочкиса
Длина ствола, клб 20
Скорострельность, выстр./мин 10-12
Прицельная дальность, м 2000
Начальная скорость снаряда, м/с 442
Угол вертикального
наведения, град. от – 8 до +30
Масса снаряда, кг 0,51
Прицел телескопический
Дополнительное вооружение: Пулемет один 7,62-мм ДТ

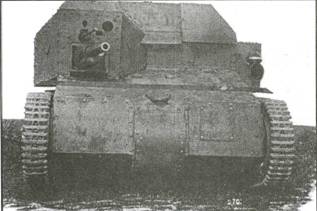

37-мм малая самоходная артиллерийская установка (второй вариант)
76-мм
ОаУ закрытого типа создана на базе легкого танка Т-26. Боевая рубка коробчатой формы установлена над боевым отделением. Для доступа экипажа в машину в боковых стенках рубки размещены двери. На крыше рубки установлена командирская башенка. Силовая установка и трансмиссия базового танка остались без изменений.
В дальнейшем с учетом опыта создания установки было разработано семейство артсамоходов СУ-5.
Состояние создана в 1932 году
Разработчик завод "Большевик"
Изготовитель "Красный Путиловец"
Производство опытный образец
База легкий танк Т-26
Боевая масса, т 8,0
Длина, мм 4620
Ширина, мм 2440
Высота, мм 2200
Клиренс, мм 380
Ср. уд. давл. на грунт, кг/см2 0,68
Преодолеваемые препятствия: – подъем, град 32
– крен, град 22
– ров, м 2,0
– стенка, м 0,75
– брод, м 0,82
Тип двигателя карбюраторный, Т-26
Максимальная мощность, л.с 90
Удельная мощность, л.с/т 11,3
Максим, скорость, км/ч… 30
Запас хода, км 150-200
Бронирование, мм:
– лоб корпуса 13
Экипаж, чел 4
Артиллерийское вооружение:
Тип орудия. одна 76,2-мм пушка ПС-3
Разработчик… КБ завода "Красный Путиловец"
Макс, дальность стрельбы, м . 12900
Начальная скорость снаряда, м/с:
– осколочного снаряда. 338
– бронебойного 662
Боекомплект, выстрелов 35
Прицелы механический,
панорама Герца Дополнительное вооружение:
Тип пулеметов. два 7,62-мм ДТ
Боекомплект, патронов (.)

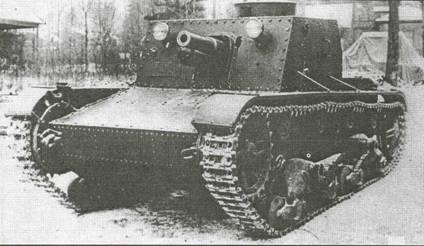

Самоходная артиллерийская установка СУ-1
76-мм самоходная артиллерийская установка СУ-2
