Программе создания корабля придавалось особое значение и поэтому, в соответствии с решением ВПК от августа 1959 г., СКВ-143 обязали согласовать с ССЗ-402 график его постройки и начать передачу рабочих чертежей еще до утверждения технического проекта, разработка которого была завершена лишь в декабре того же года. Изначально предполагалось построить четыре АПЛ пр. 653, а затем их число увеличили до 18 единиц. Четыре первые из них заказали в начале 1960 г., с расчетом передать флоту головной корабль серии в 1962 г. Однако в конце мая 1960 г. работы над пр. 653 были прекращены по тем же самым причинам, что и работы над пр. П-627А.
Водоизмещение, т:
–
Главные размерения, м:
– длина наибольшая 97,5
– ширина корпуса наибольшая 12,2
– осадка средняя 7,8
Запас плавучести, % ~36
Архитектурно-конструктивный тип двухкорпусный
Глубина погружения, м:
– рабочая 320
– предельная 400
Автономность по запасам провизии, сут. 80
Экипаж, чел 101
Энергетическая установка:
Главная:
– тип АЭУ
ППУ:
– количество х тип (индекс) ЯР 2 х ВВР (ВМ-1М)
– суммарная тепловая мощность ЯР, мВт. 140
ПТУ:
– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)
– количество х тип движителей 2 х ВФШ
ЭЭС:
– количество х мощность (тип)
основных источников, кВт ,. 2 х? (АТГ)
– количество х мощность (тип и индекс)
резервных источников, кВт. 2 х 460 (ДГ, М-820)
– тип (индекс) аварийного источника свинцово-кислотная АВ (55-СЦ)
– количество групп х элементов в каждой группе АБ. 2 х 152
Вспомогательная:
– количество х мощность (тип и индекс) РСД, кВт 2 х 450
(ГЭД на линии вала, ПГ-116)
Скорость хода, уз:
– наибольшая подводная под ГТЗА 22-24
– наибольшая подводная под ГЭД 5-6
– наибольшая надводная под ГТЗА 14-15
Вооружение:
Ракетное:
– индекс комплекса П-20
– боезапас 2 стратегические КР П-20
– вид старта надводный,
из стационарного РК с подъемом лафета
– система подготовки и старта «Сокол-П-653»
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас 4 торпеды (53-65М или 53-65К)
– количество х калибр ТА, мм 4 (Н)х400
– боезапас 12 торпед (СЭТ-40 или МГТ-1)
– ПУТС «Ленинград-653»
Радиоэлектронное:
– НК «Сила-Н-653»
– ГАС «Арктика- М»
– ШПС МГ-10
– ГАС миноискания «Радиус»
– станция ЗПС «Свияга»
– станция обнаружения
гидроакустических сигналов. «Свет-М»
– РЛК «Альбатрос» (РЛК-101)
– станция опознавания «Хром-К»
– СОРС «Накат»
– эхолот НЭЛ-6
– радиопеленгатор. АРП-53
– перископ зенитный ПЗНС-12
– перископ зенитный командирский ПЗК-12

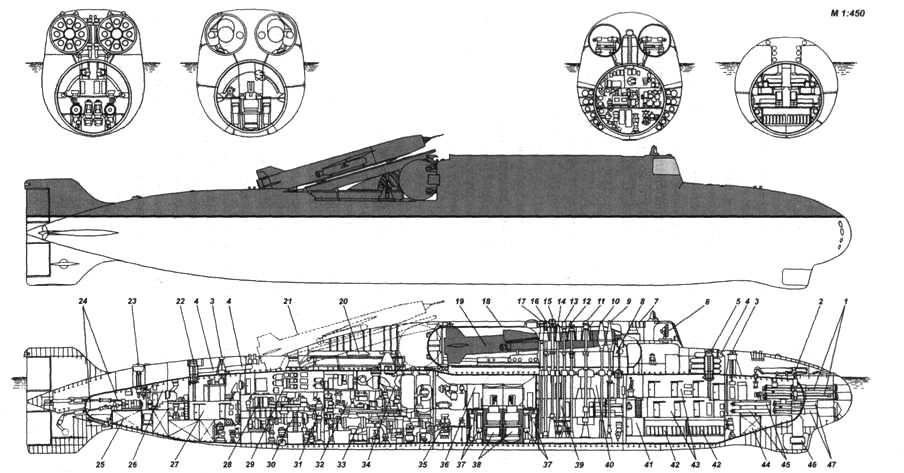

Внешний вид и схема общего расположения пр. 653 АПЛ, вооруженной двумя стратегическими КР комплекса П-20:
1 – 533-мм ТА; 2 – носовой горизонтальный руль; 3 – якорные шпили; 4 – баллоны системы ВВД; 5 – носовой входной люк; 6 – антенна ГАС «Арктика-М»; 7 – ходовой мостик; 8 – прочная рубка; 9 – перископ ПЗНС-12; 10 – перископ ПЗК-12; 11 – перископ ПР-14; 12 – ПМУ АП РЛК «Альбатрос»; 13 – ПМУ АП СОРС «Накат» с АП станции опознавания «Нихром»; 14 – ПМУ ВАН-С; 15 – ПМУ радиопеленгатора; 16 – ПМУ устройства «Ива»; 17 – ПМУ устройства РКП; 18 – ракетный контейнер № 2 (левого борта); 19 – самолет-снаряд П-20; 20 – крышка ракетного контейнера; 20 – подъемное стартовое устройство (лафет); 21- стартовое положение самолета-снаряда П-20; 22 – кормовой входной люк; 23 – аварийный буй; 24 – приводы кормовых рулей; 25 – кормовая дифферентная цистерна; 26 – восьмой (кормовой) отсек; 27 – седьмой (жилой и вспомогательных механизмов) отсек; 28 – ГЭД; 29 – шестой (электромеханический) отсек; 29 – кормовой (второй) автономный турбогенератор; 31 – маневровое устройство кормового автономного турбогенератора; 32 – главная паровая турбина; 33 – конденсатор; 34 – пятый (турбинный отсек); 35 – главный циркуляционный насос; 36 – четвертый (реакторный) отсек; 37 –
Технический проект 653 АПЛ был разработан в СКБ-143 под руководством М.Г. Русанова. Корабль должен был иметь двухкорпусную архитектуру. Прочный корпус АПЛ пр. 653 предполагалось изготовить из ударостойкой стали с высоким пределом текучести АК-29 (толщиной 25-35 мм). Он был принят в форме цилиндра, а в оконечностях – в виде усеченных конусов. Он делился плоскими водонепроницаемыми переборками, рассчитанными на давление 10 кг/см 2, на восемь отсеков. Оконечности ПК представляли собой сферические поверхности штампо-сварной конструкции. Легкий корпус должны были изготовить из маломагнитной стали, и облицевать новыми нерезонансными резиновыми покрытиями НППРК-1М и НППРК-7. Благодаря увеличенному диаметру ПК на корабле использовали оригинальную компоновку ГЭУ: в четвертом отсеке размещались ППУ; в пятом отсеке – оба ГТЗА и один из АТГ; в шестом – второй АТГ и оба ГЭД, а также холодильные пароэжекторные машины. Такая схема сократила общую длину корабля примерно на 10-12 м, по сравнению с пр. П-627А. Наряду с улучшением кормовых обводов легкого корпуса и стабилизаторов, сокращение длины корпуса дало возможность сохранить такую же скорость полного подводного хода, что и у АПЛ пр. П-627А, при увеличенном почти на 1300 т нормальном водоизмещении.
В качестве ППУ в пр. 653 было решено использовать реактор ВМ-1М, являвшийся развитием реактора ВМ-А, принятого в пр. 627'А и пр. П-627А. Он имел систему автономного расхолаживания с теплообменниками и специальным насосом, более совершенные главные и вспомогательные насосы первого контура, новую, бесконтактную СУЗ «Экран» и т.д.
Оба ракетных контейнера располагались над прочным корпусом за прочной рубкой, параллельно друг другу, с размещением между ними ПМУ. Ограждение рубки было совмещено с обтекателями контейнеров и легким корпусом корабля, который, как следствие, имел увеличенный диаметр – 12,2 м. Обводы легкого корпуса плавно округлялись кверху, образуя ограждение рубки, контейнеров и ПМУ. Для обеспечения единого обтекателя и стартовых устройств была принята конструкция одного поворотного обтекателя на два контейнера. Их крышки, размещенные в кормовой части, в отличие от пр. П-627А, открывались не на борт. При повороте обтекателя на борт, у одного из контейнеров появлялась возможность открытия крышки, а затем вывода ракеты на лафет, также расположенный под обтекателем заподлицо с надстройкой. После вывода ракеты носовая часть лафета поднималась при помощи гидропривода выше среза контейнера, и в таком положении осуществлялся старт по курсу корабля.
Проект 659
На первом этапе развития «лодочных» КР в нашей стране (впрочем, как и в США) их испытания проводились исключительно на ДЭГШ, прошедших соответствующее переоборудование или модернизацию. Одна из этих ракет – П-5 – представляет особый интерес для темы данной части монографии, и поэтому история ее разработки, а также испытаний заслуживает детального рассмотрения. Как уже говорилось, она являлась первой отечественной стратегической КР второго поколения. Работы над этим самолетом-снарядом начались в ОКБ-52 во второй половине 1954 г. От КР первого поколения ее отличали две особенности: ТРД, обеспечивавший сверхзвуковую скорость полета и автоматически раскрывающиеся после схода с направляющих ПУ крылья. Благодаря этим нововведениям П-5 могла преодолевать систему ПВО противника (во всяком случае, уровня 50-х годов), храниться в контейнере сравнительно небольших размеров и стартовать из него без предварительной сборки или разворота консолей крыла в рабочее положение. Последнее позволяло увеличить носимый лодкой ракетный боезапас и сократить время ее пребывания в надводном положении во время предстартовой подготовки.
