– вид старта надводный,
из стационарного РК с подъемом лафета
– система подготовки и старта «Сокол-П»
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас 4торпеды (53-65М или 53-65К)
– количество х калибр ТА, мм 2 (Н) х 400
– боезапас 6 торпед (СЭТ-40 или МГТ-1)
– ПУТС «Ленинград-П627»
Радиоэлектронное:
– НК «Сила-Н-627»
– ГАС «Арктика-М»
– ШПС. МГ-10
– ГАС миноискания «Плутоний»
– станция ЗПС «Свияга» (МГ-15)
– ГАС ОГС «Свет-М»
– РЛК «Альбатрос» (РЛК-101)
– станция опознавания «Хром-К»
– СОРС «Накат»
– эхолот. НЭЛ-5
– перископы зенитные ПЗИ-10 + ПЗИ-8

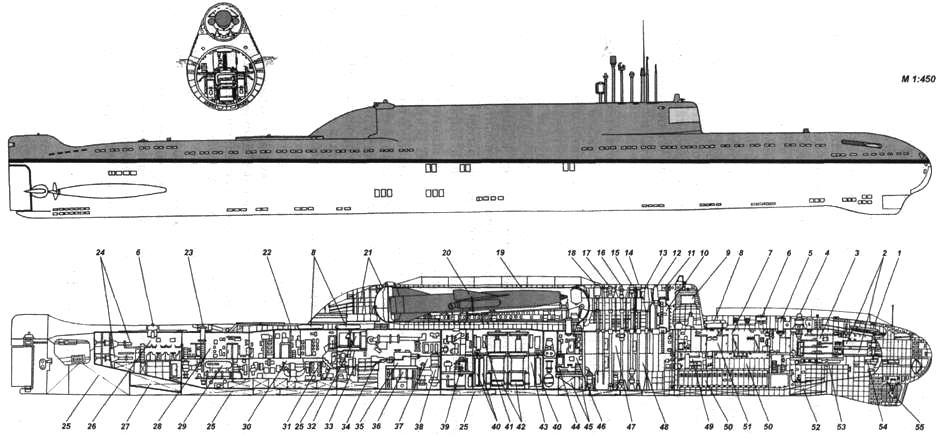

Внешний
1 – носовой горизонтальный руль; 2 – 533-мм ТА; 3 – кубрик команды; 4 – якорный шпиль; 5 – носовой входной люк; 6 -аварийные буи; 7 – каюты и кают- компания офицеров; 8 – баллоны системы ВВД; 9 – антенна ГАС МГ-10; 10 – боевая рубка; 11 – ходовой мостик; 12 – перископ ПЗИ-10; 13 – перископ ПЗИ-8; 14- перископ ПР-12; 15- ПМУ устройства «Ива»; 16 – ПМУ АП РЛК «Альбатрос»; 17 – ПМУ АП СОРС «Накат» с АП станции опознавания «Нихром»; 18-ПМУ АП радиопеленгатора; 19 – ракетный контейнер; 20 – самолет-снаряд П-20; 21 – крышка ракетного контейнера с обтекателем; 22 – подъемное стартовое устройство {лафет); 23 – кормовой входной люк; 24 – приводы кормовых рулей; 25 – ЦГБ; 26 -девятый (кормовой жилой) отсек; 27 – кормовая дифферентная цистерна; 28 – восьмой (жилой и вспомогательных механизмов) отсек; 29 – холодильные машины; 30 – седьмой (электромеханический) отсек; 31 – навесные турбогенераторы; 32 – пост управления главной энергетической установкой; 33 – шинно-пневматическая муфта; 34 – главная зубчатая передача; 35 – главная паровая турбина; 36 – конденсатор; 37 – шестой (турбинный) отсек; 38 – маневровое устройство; 39 – главный циркуляционный насос; 40 – парогенераторы; 41 – компенсаторы объема; 42 – реакторы; 43 – пятый (реакторный) отсек; 44 – дизель-генераторы; 45 – цистерны дизельного топлива; 46 – четвертый (вспомогательных механизмов) отсек; 47 – центральный пост; 48 – третий (центрального поста) отсек; 49 – посты системы «Сокол-П»; 50 – группы АБ; 51 – второй (носовой жилой и аккумуляторный) отсек; 52 – носовая дифферентная цистерна; 53 – запасная 400-мм торпеда; 54 – 400-мм ТА; 55 – антенна ГАС «Арктика-М».
Технический проект П-627А опытной АПЛ, вооруженной стратегическим самолетом-снарядом комплекса П-20, был разработан в СКБ-143 под руководством В.Н. Перегудова, а затем Г.Я. Светаева. Работы над ним начались в июле 1956 г., а уже в 1959 г., как предполагалось, ССЗ-402 (г. Молотовск) построит корабль. Проект разрабатывался без ТТЗ на основе технического проекта 627А с внесением необходимых изменений, вызванных размещением на корабле ракетного вооружения.
Комплекс П-20 (главный конструктор С.В. Ильюшин) предназначался для поражения наземных объектов специальными (ядерными) боевыми зарядами. Самолет- снаряд хранился со сложенными консолями крыла на специальной тележке в прочном водонепроницаемом контейнере (21 х 4,6 м). Контейнер располагался горизонтально в надстройке за ограждением рубки и имел откидывающуюся на борт крышку. Перед пуском, после открытия крышки, самолет-снаряд на тележке выводился из контейнера на поворотный лафет, на котором затем закреплялся с помощью стопорного устройства, после чего лафет поднимался на стартовый угол 16°. Пуск самолета-снаряда осуществлялся с помощью двух стартовых пороховых ускорителей, расположенных под консолями высоко расположенного крыла. Стартовые ускорители разгоняли его до скорости, обеспечивающей устойчивую работу маршевого ПВРД. Полет самолета-снаряда под маршевым двигателем должен был происходить на высоте порядка 30 км.
После пуска все операции выполнялись в обратном порядке: лафет переводился в горизонтальное положение и вместе с тележкой вкатывался в ракетный контейнер. Все операции предстартовой подготовки были механизированы, а также автоматизированы и выполнялись при помощи дистанционно управляемых приводов. Расчетное время пребывания АПЛ в надводном положении при стрельбе составляло 6,5 м. Аппаратура повседневного обслуживания и предстартовой подготовки, а также навигационный комплекс с астронавигационной системой размещались в ЦП корабля. В связи с этим часть его оборудования (например, ПУТС) перенесли в два носовых отсека. Для обеспечения необходимой остойчивости при погружении и всплытии, замещения массы самолета-снаряда (около 20 т) и замещения солености морской воды вдоль ракетного контейнера располагались две цилиндрические цистерны суммарной емкостью 60 м 3.
Проект 653
Работы СКВ-143 над АПЛ пр. 653 начались в июне 1958 г. Изначально они предполагали переоборудование серийной АПЛ пр. 627А с минимальными изменениями в конструкции корпуса систем и механизмов. Однако опыт проектирования опытной лодки П-627А показал бесперспективность такого подхода. Поэтому в конце 1958 г. 1-й ЦНИИ МО представил ТТЗ на разработку принципиально новой АПЛ, которое в январе 1959 г. было утверждено (по представлению министра обороны) соответствующим постановлением Правительства.
Главной проблемой для проектировщиков корабля стала схема размещения двух ракетных контейнеров над прочным корпусом. Как показали расчеты, они вместе с обтекателями, приводами и системами, обслуживающими ракеты, должны были иметь массу более 600 т. Достаточно сказать, что их объем (840 м 3) был сопоставим с нормальным водоизмещением средней отечественной лодки периода Второй мировой войны \Хбис серии (типа С), а диаметр на 200 мм превышал диаметр прочного корпуса средней ДЭПЛ пр. 613.
Для того чтобы разместить на прочном корпусе корабля два столь громоздких (длиной 20 и диаметром 4,2 м) контейнера, его диаметр, а также диаметр легкого корпуса пришлось увеличить. Так как обводы последнего охватывали контейнеры и плавно переходили в ограждение прочной рубки и выдвижных устройств, оно оказалось чрезвычайно большим. Не менее сложной оказалась проблема разработки конструкции обтекателей контейнеров и стартовых устройств. Технический проект корабля предусматривал его исполнение в виде единой для обоих контейнеров поворотной конструкции. Она вписывалась в обводы ограждения и легкого корпуса и не нарушала общую архитектуру АПЛ.
Надо отметить, что конструкторам пришлось осуществить большое число проработок, направленных на снижение размеров и массы контейнеров, а также на оптимизацию условий хранения и пуска ракет. В частности, рассматривались варианты изготовления контейнеров из титановых или маломагнитных сплавов, старта ракет прямо из контейнеров и их хранение в нейтральной газовой среде.
Особый интерес представляет энергетическая установка корабля. Ее ППУ ВМ-1М являлась модернизированной версией установки ВМА. В отличие от прототипа она была оснащена системой автономного расхолаживания с теплообменником и специальным электрическим насосом, более совершенными и надежными ЦНПК, новой системой компенсации утечек в газовой системе (при помощи подпи- точных насосов), автоматическим управлением компрессором системы вакуумиро- вания и бесконтактной СУЗ. Для снижения содержания кислорода и хлоридов во втором контуре (чье присутствие приводило к течи ПГ) его оснастили ионообменными фильтрами. Конструктивные решения, которые планировали реализовать в установке ВМ-1М, впоследствии использовали в АЭУ АПЛ второго поколения.
Торпедное вооружение корабля должно было включать в себя четыре 533-мм и четыре малогабаритных 400-мм ТА. Причем все они располагались в носовом отсеке: 533-мм ТА в его верхней части параллель- но ДП корабля в два ряда, а 400-мм ТА – в его нижней части под углом 4° к ДП, также в два ряда. Погрузка и выгрузка боезапаса могла осуществляться через ТА с использованием специальных выдвижных балок с лотками, убирающихся под обечайку легкого корпуса. Один из вариантов эскизного проекта предусматривал вооружение из шести 533-мм и четырех 400-мм ТА.
Разработка эскизного проекта АПЛ была завершена в первом квартале 1959 г. После его рассмотрения 11 июля 1959 г. Главком ВМФ и председатель Государственного комитета по судостроению (ГКО приняли совместное решение, в котором признавались возможными некоторые отступления от требований ТТЗ. К ним относились установка навигационного комплекса «Сила-Н-653» (вместо комплекса «Со- кол-Н-653»), использование для изготовления ракетных контейнеров стали АК-29 (вместо маломагнитной стали) и увеличение времени пополнения запасов ВВД (с 10 до 12 часов). Вместе с тем, признавалось нецелесообразным увеличение 533-мм ТА до шести единиц, замену предусмотренных ТТЗ 533-мм двумя 650-мм ТА, увеличение вылета выдвижных устройств до 7 м (вместо 5 м), сокращение времени срочного всплытия до 60 с и обеспечение погружения (или всплытия) и плавания под водой с двумя затопленными контейнерами.
