Конкурентом ПТР Рукавишникова стала 23-мм пушка Таубина-Бабурина. Она весила не намного больше 78 кг, и монтировалась на том же колесном станке, что и ружье Рукавишникова. Было принято решение работы над ПТР приостановить, поскольку «результаты с пехотной пушкой Таубина-Бабурина с приемником на 9 патронов более предпочтительны».
ПТР Рукавишникова монтировалось на колесном лафете с мотоциклетными колесами), и обслуживалось расчетом из четырех человек. Также был вариант на сошках, но стрельба из него была затруднительна вследствие большой массы оружия.
Тактико-технические характеристики:
Патрон — 14,5x114 мм, вес с патронами — 24 кг, общая длина — 1775 мм, длина ствола — 1180 мм, скорострельность — 15 выстр./мин, начальная скорость пули — 1011 м/с, дульная энергия пули — 29,8 КДж, прицельная дальность — 1000 м, боепитание — магазин емкостью 5 патронов, бронепробиваемость (при угле встречи 90°): на расстоянии 100 м — 30 мм, на расстоянии 400 м — 22 мм.
Противотанковое ружье Шолохова ПТРШ
Патрон 12,7x108
Патрон 12,7x108
Противотанковое ружье Шолохова разрабатывалось как опытное в 1938 году, и было принято на вооружение в июле 1941 года в связи с острой нехваткой противотанковых средств в РККА. Предназначалось для борьбы с легкими танками и бронемашинами на расстояниях до 300 м. Также из ружья мог вестись огонь по ДОТам и ДЗОТам и огневым точкам, прикрытым броней.
Ружье представляло собой одно из наиболее совершенных по тем временам противотанковых магазинных ружей под штатный крупнокалиберный 12,7x108 мм патрон к пулемету ДШК. В. Н. Шолохов сконструировал его по типу германского противотанкового ружья «Маузер» М.1918, что являлось наиболее приемлемым, пусть и неоригинальным, выходом из сложившейся ситуации. ПТР Шолохова относилось к магазинным винтовкам с механическим перезаряжанием продольно-скользящего затвора, с постоянным магазином с шахматным расположением 5 патронов. На стволе для поглощения отдачи был смонтирован однокамерный дульный тормоз активного типа, а на затылке приклада появился кожаный амортизатор. Его оружие обладало неплохими боевыми качествами, при стрельбе на 300 м пробивая 15 мм броню, а на дистанции 400 м при угле встречи 20° они не пробивали 20 мм броню, а делали в ней углубление на 12–15 мм, т. е. могло успешно противостоять практически всем легким танкам и бронеавтомобилям противника. Простота изготовления этого ружья не требовала особо больших финансовых затрат на его освоение в массовом производстве, которое можно было организовать в короткие сроки. Однако его явное несоответствие предъявленным требованиям ГАУ заставили армию отказаться от этого ружья, и только полное отсутствие столь необходимого оружия в начальный период войны заставило вновь вспомнить о нем. Для стрельбы из него использовались патроны с бронебойно-зажигательными пулями Б-32 массой 49 г и длиной 64 мм с закаленным стальным сердечником и бронебойно-зажигательными пулями БС-41 массой 54 г и длиной 51 мм с сердечником из вольфрамового сплава. Начальная скорость пуль составляла соответственно 870 и 850 м/сек. Пули снаряжались в латунную бутылочную бесфланцевую гильзу. Патроны с пулей БС-41 изготавливались в незначительных количествах. Могли применятся и другие патроны от ДШК с пулями — Б-30, БЗТ. Противотанковые ружья калибра 12,7 мм значительно уступали по эффективности оружию калибра 14,5 мм и к началу 1942 года были сняты с производства.
Тактико-технические характеристики:
Патрон — 12,7x108 мм, начальная скорость пули — 870 м/с, прицельная дальность — 300 м, емкость магазина — 5 патронов, бронепробиваемость (под углом встречи 90°): на расстоянии 300 м — 15 мм.
Тяжелое противотанковое ружье РЕС
Во время войны в СССР предпринимались попытки создать более мощное ПТР, чем находящееся на вооружении ПТРД и ПТРС. В 1942 году конструкторами Е. С. Рашковым, С. И. Ермолаевым и В. Е. Слуходкиным было разработано 20-мм однозарядные противотанковое ружье РЕС. Ствол РЕС запирался горизонтально движущимся клиновым затвором, открывавшимся вручную, а закрывавшимся возвратной пружиной. ПТР РЕС имело дульный тормоз-пламегаситель и колесный станок со щитом. Откидной приклад с буфером по устройству напоминал ПТРД. Для ПТР сконструировали оригинальный патрон с 20-мм бронебойным снарядом с вольфрамовым сердечником. Снаряд имел алюминиевую головную часть. Основой для гильзы его патрона стала гильза от выстрела для 45-мм противотанковой пушки. Проведенные на полигоне ГБТУ испытания показали достаточно высокую эффективность нового ПТР. На дальности 300 м обеспечивалось пробивание брони толщиной до 50 мм, расположенной по нормали. 10 августа 1943 года ПТР РЕС отстреляли на курсах «Выстрел», где была показана максимальная бронепробиваемость 70 мм (на 300 м снаряд РЕС пробивал броню до 60 мм). Из заключения комиссии: «по мощности и бронепробиваемому действию ПТР РЕС значительно превосходит состоящие на вооружении ПТРД и ПТРС и представляет собой надежное средство борьбы со средними танками типа Т-IV и даже с более мощными бронированными машинами». Малосерийное производство 20-мм РЕС велось в Коврове — в 1942 году завод № 2 изготовил 28 ружей, а в 1943-м — 43, на чем производство и закончилось. Система РЕС проходила войсковые испытания в боевой обстановке на фронте и состояла на вооружении в виде опытной серии.
Опытные советские противотанковые ружья
Говоря об опытных
Противотанковое ружье Курчевского РК

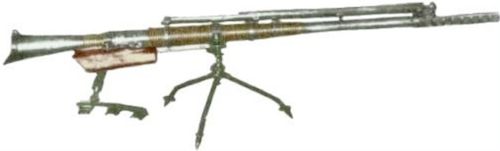

Ружье Курчевского РК
37-мм снаряд для ПТР Курчевского

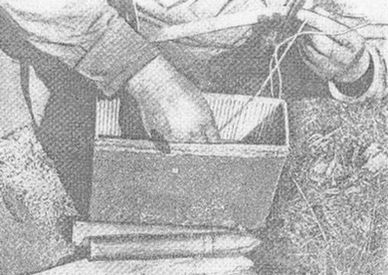

Ящик для укладки патронов
Прежде всего следует сказать, что Леонид Курчевский не был изобретателем безоткатных систем. Задолго до него у нас (например Рябушинским) и за рубежом был создан ряд различных по конструкции безоткатных орудий. Курчевский для своих орудий принял только одну схему — с нагруженным нарезным стволом. В принципе, Курчевский взял обычную пушку, отрезал затворную часть и заменял ее длинной узкой воронкой с соплом Лаваля. В каморе такого орудия создавалось огромное давление, но газы двигались к соплу с довольно низкой скоростью. Не вдаваясь в подробности можно сказать, что схема с нагруженным стволом имела много принципиальных недостатков: перетяжеленный ствол, длинная узкая струя раскаленных газов, вылетавших из сопла и другие. Поэтому в безоткатных орудиях всех стран мира, принятых на вооружение после 1943 года, использовались иные схемы: «открытая труба», «уширенная камора» и другое.
Курчевским были созданы и запущены в производство два 37-мм противотанковых орудия: 37-мм РК малой мощности (ММ) и 37-мм РК большой мощности (БМ). Основное их различие было в весе — 28 и 32 кг соответственно, длине ствола-1220 мм и 1250 мм, и лучшей баллистике у 37-мм РК БМ. Устройство обеих систем одинаковым. Оба орудия в штатном положении стреляли с треноги. При этом стрелок сидел рядом на земле. Имелась возможность стрелять и с плеча, но это было не очень удобно. Лежа стрелять было нельзя. Система неразборная. На поле боя переносилась вручную. Ружье малой мощности массой 28 кг на расстоянии 200 м пробивало 20-мм цементированную броню снарядом массой 0,5 кг с начальной скоростью 475 м/с. Ружье большой мощности массой 32 кг 20 мм цементированную броню пробивало на расстоянии 300 м снарядом массой 0,6 кг с начальной скоростью 525 м/с. Оба ружья испытывались 250 выстрелами.
Выстрел для ружья представлял собой унитарный патрон состоящий из снаряда, поддона с ведущим пояском и донным взрывателем МД-4, заряда с воспламенителем, мастичного донышка и прижимной шайбы с винтом. Снаряд бронебойный весом 600 грамм. В донной его части имеется нарезанное очко, куда ввинчивается поддон с раздувающимся ведущим пояском, взрывателем и зарядом. Особенность раздувающихся ведущих поясков заключается в том, что до выстрела их диаметр меньше диаметра канала ствола, что позволяет производить заряжание с дула. В момент выстрела ведущий поясок под давлением газов расширяется, врезается в нарезы и работает дальше как поясок обычного снаряда. Заряд состоит из трех пучков пороха марки МСК весом около 190 грамм и собран в гильзе из нитроткани, которая сгорает в процессе выстрела. Заряд со снарядом соединяется с помощью ввинчивающегося поддона. Донышко при выстреле раздробляется и вылетает назад через сопло. В качестве воспламенителя взят черный порох весом 4 грамма помещенный в кольцевую ленту из нитроткани. Пять патронов располагались в надствольном цилиндрическом магазине. Еще один — в стволе. Заряжание производилось с дула. Патрон при помощи хитрой механической системы, приводимой в действие рукой стрелка, передвигался вперед по магазину, потом падал в лоток перед стволом и затем механическим досылателем досылался в канал ствола. Такая система заряжания имела ряд принципиальных неустранимых недостатков. Например, полного сгорания гильзы достигнуть не удалось, что приводило в лучшем случае к заклиниванию досылаемого снаряда, в худшем — к разрыву ствола. Матерчатая гильза рвалась и деформировалась, досылатель ломался и так далее.
Вот как описывается это оружие в наставлении 1934 года: «Ружье предназначается для стрелковых подразделений. По своим свойствам ружье назначается для борьбы с бронемашинами, танкетками, легкими и средними танками с цементированной броней толщиной до 25 мм. Особенностью конструкции ружья является безоткатная система, что достигается использованием динамически реактивного принципа. Ружье состоит из ствола, представляющего собой трубу открытую с казенной частью. В казенную часть ствола ввинчивается коническая воронка. Явление выстрела происходит следующим образом: при воспламенении и горении заряда пороховые газы по пути к дульной части встречают дно снаряда и толкают его вперед. В направлении казенной части газы встречают выходное отверстие сопла и, пройдя сопло, уходят в атмосферу. При переходе газов из ствола в сопло, газы, как было сказано выше, встречают выходное отверстие сопла, диаметр которого меньше калибра ствола. А так как на площадь, полученную от разницы диаметров канала ствола и отверстия истечения, действует сила, производящая откат, то необходимо наличие сопла, которое при прохождении газов через него, вызывает реакцию сил, направленных обратно действию сил отката».
