В 1932–1933 годах было изготовлено около тридцати РК ММ, которые использовались в войсках для учебных целей. В конце 1932 г. было спроектировано РК БМ, а в октябре 1933 году оно прошло войсковые испытания в Московской Пролетарской стрелковой дивизии. Валовое производство РК было начато в 1932 г. на заводе № 8, где оно получило заводской индекс 14-К. В 1932 году заводу № 8 заказали 325 РК, а реально было сдано 44. В 1933 году заводу № 8 заказали 360 РК, а произведено было только 48. В 1934 году завод № 7 получил заказ на 500 РК, а произвел только 70. В 1935 году заводу № 7 заказали 250 РК, а сдано 17. Хроническое невыполнение заказов было связано с огромным процентом брака и постоянными изменениями, вносимыми Курчевским в конструкцию. В процессе эксплуатации
Тактико-технические характеристики (ружье РК БМ):
Калибр — 37 мм, вес в боевом положении — 32 кг, вес в походном положении — 33,2 кг, вес снаряда — 0,6 кг, начальная скорость снаряда — 525 м/с, рабочее давление — 2860 кг/см?, общая длина системы — 2006 мм, длина ствола — 1250 мм, длина нарезной части — 1065 мм, число нарезов — 12 (правые), крутизна нарезов — 5°58?41?, скорострельность — 15–26 выстр./мин, бронепробиваемость (при угле встречи 90°) — на расстоянии 50 метров — 25 мм, на расстоянии 300 метров — 20 мм.

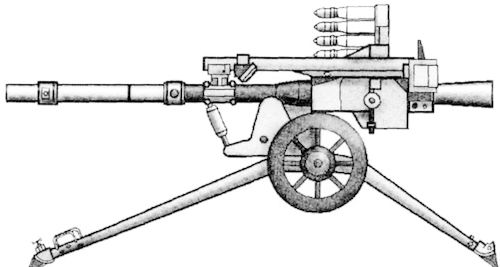

Противотанковое ружье Кондакова РПТР
В Ленинграде конструктором Кондаковым (бессменно оставался до самой своей смерти в 1954 году руководителем мощного артиллерийского КБ которое вначале его именовали КБ Артакадемии, а затем — ОКБ-4З) в мае 1936 года был разработан проект автоматического реактивного безоткатного противотанкового ружья РПТР. Большой вклад в проектирование ружья внес С. Е. Рашков. Оружие состояло из качающейся части, механизма заряжания, верхнего и нижнего станка, а также магазина на пять снарядов. Лафет имел колесный ход, а в боевом положении оружие устанавливалось на три раздвижные станины. Были изготовлены и испытаны опытные образцы. При этом были достигнуты прекрасные показатели: при весе в 63 кг РПТР по кучности и бронепробиваемости оказалось практически одинаковым с 37-мм противотанковой пушкой ПТ образца 1930 года. Но на вооружение РККА РПТР так и не поступило.
Кондаковым первым в мире создал безоткатную автоматическую пушку. Автоматика ее работала на принципе отвода газов. Неправильно будет считать автоматическими пушки Курчевского, где подача патрона происходила за счет мускульной силы стрелка или сжатого воздуха из баллона.
37-мм РПТР создана по схеме нагруженного ствола. Заряжание производилось с казенной части. Гильзы патронов латунные с пластмассовым куполообразным дном. Пять патронов помещено в магазине, установленном над стволом. После выстрела клиновой затвор автоматически опускался вниз вместе в воронкой. На поле боя система перевозилась на колесах. Кроме того, она легко разбиралась и переносилась на людских и конских вьюках.
Испытания опытного образца РПТР были проведены на НИАПе в конце 1936 года. В качестве снарядов был взят штатный 37-мм бронебойный снаряд от 37-мм ПТП образца 1930 года. Вес бронебонойного снаряда Б-160 составлял 0,66 кг, взрыватель МД-5, длина снаряда — 100 мм, вес ВВ — 9 грамм, индекс выстрела — УБ-162, вес заряда пороха — 200 грамм. На НИАПе РПТР показала ту же кучность стрельбы, что и 37-мм ПТП. Завод № 7 получил заказ на малую серию из 30 ружей (пушек) РПТР. Однако в массовое производство ружье не пошло из-за общего предубеждения против безоткатных орудий после истории с авантюрами Курчевского.
О бронепробиваемости можно судить по таковой у ПТП образца 1930 года, а она составляла: на расстоянии 300 метров под углом 90° — 30 мм, на расстоянии 800 метров под тем же углом — 25 мм.
Тактико-технические характеристики:
Калибр — 37 мм, угол вертикального наведения — от -10° до +15°, угол горизонтального наведения — 60°, вес в боевом положении — 63 кг, практическая
Тяжелое противотанковое ружье Коровина
Первые испытания этой системы были проведены на НИАПе в начале 1937 года. 20-мм система официально называлась пушкой и имела обозначение «20-мм ПТП ЦКБСВ-51 системы С. А. Коровина». Опытный экземпляр был изготовлен в Туле.
Ружье было полуавтоматическим. Полуавтоматика работала по принципу отвода газов. Ствол был неподвижно закреплен в кожухе. Запирание производилось перекосом затвора по типу Кольта. Отпирание затвора производилось энергией газов. Ход затвора был равен 30 мм. Обратно затвор возвращался под действием возвратной пружины. Для очередного выстрела нужно было только нажать спусковой крючок. Питание производилось из однорядного магазина емкостью 5 патронов. Ружье имело мощный дульный тормоз системы Слухоцкого. Пушка была установлена на треноге с сошниками и всего имело 5 опор. Прицел был оптическим от серийной винтовки образца 1891/30 годов и также механический системы «Рейнметалл».
Оружие было спроектировано под патрон 20-мм пушки ШВАК с бронебойными и осколочными (с взрывателем МГ-3) снарядами. Кучность боя при стрельбе на 500 м и на 1000 м была вполне удовлетворительной. Скорострельность 26–32 выстрела в минуту с исправлением наводки и 40–46 выстрелов в минуту без исправления.
На испытаниях отмечены следующие особенности: 1) при стрельбе имели место прыжки до 15 мм. Под действием дульного тормоза система подается вперед на 10–15 мм. 2) После 304 выстрелов оторвалось магазинное гнездо и появились трещины в двух местах ствольной коробки, заклинило замок затвора. 3) Из-за действия пороховых газов из дульного тормоза происходило слезотечение, а затем удушье стрелка.
Комиссией был сделан вывод, что в таком виде оружие не может быть принято на вооружение. Основные недостатки были следующими: большой вес, дульный тормоз демаскирует орудие и отравляет расчет, бронепробиваемость мала (всего 16 мм).
Тактико-технические характеристики:
Калибр — 20 мм, вес снаряда — 91 г, начальная скорость снаряда — 817 м/с, общая длина — 1800 мм (без плечевого упора) и 1890 мм (с плечевым упором), общая длина с учетом треноги — 2130 мм, длина ствола с дульным тормозом — 1090 мм, угол вертикального наведения — от -12°26? до +9°23?, угол горизонтального наведения — 12°, высота линии огня — 350 мм, общий вес — 47,2 кг, скорострельность — 40–50 выстр./мин, расчет — 2 человека, емкость магазина — 5 патронов.
Противотанковое ружье Шпитального
Это ружье было создано в ОКБ-15 под руководством Б. Г. Шпитального в 1938 году под патрон 14,5x114. Испытания проходило совместно с другими образцами в середине 1939 года на полигоне НИПСВО. Противотанковое ружье Шпитального относилось к однозарядным ружьям с ручным перезаряжанием и автоматическим открыванием затвора для увеличения практической скорострельности и облегчения экстракции. Автоматика ружья работала по принципу использования отдачи с коротким ходом ствола. Запирание канала ствола осуществлялось перекосом шарнирно закрепленного затвора качающегося типа, оборудованного специальным рычагом. Ударный механизм куркового типа взводится при отпирании затвора. К особенностям противотанкового ружья Шпитального относится спусковой механизм, в котором не было предусмотрено предохранителя. Отражение стреляной гильзы производилось подвижным экстрактором, закрепленным в ствольной коробке. Прицел открытый секторного типа на высоком основании, рассчитанный на дальность стрельбы до 1500 м. На дульной части ствола был смонтирован удлиненный пламегаситель. Ружье снабжалось складными сошками и деревянным прикладом.
