Противотанковые ружья и их наследники

Райгородецкий Александр

Противотанковое ружье РzВ.39 является однозарядным оружием, с полуавтоматическим вертикальным клиновым затвором. Перезаряжание затвора осуществлялось спусковым рычагом. Ударный механизм куркового типа. Курок взводился при опускании затвора. Сверху затвор закрывался щитком, автоматически окидываемым при опускании затвора. Предохранитель флажкового типа располагался в тыльной части ствольной коробки. Предохранение от преждевременного выстрела осуществлялось защелкой пистолетной рукоятки управления огнем, чей выступ запирал спусковой крючок при неполностью закрытом канале ствола. Прицел постоянный, стоечного типа, был рассчитан на дальность стрельбы до 400 м. Для продления срока службы затвор имел сменный передний вкладыш, позволявший добиться минимального зазора между зеркалом затвора и казенным срезом ствола. Так же как и у РzВ.38, для повышения практической скорострельности в РzВ.39 использовались две 10-зарядные патронные коробки-ускорители. Для уменьшения отдачи при стрельбе вместо подвижного ствола с коротким ходом у РzВ.З8, РzВ.39 имел мощный дульный тормоз, поглощающий до 60 % энергии отдачи, что сразу избавило оружие от множества проблем, связанных с не очень надежной работой противооткатного устройства. При заряжании ружья, стрелок движением (от себя) пистолетной рукоятки управления огнем открывал затвор, другой рукой доставал патрон

из магазина и вкладывал его в патронник. После этого давлением на пистолетную рукоятку (к стрелку) затвор закрывался, и оружие было готово к бою. После выстрела гильза экстрагировалась с опусканием затвора ползунком экстрактора назад вниз через окно в плечевом упоре. Небольшое сокращение начальной скорости пули до 1175 м/с не повлияло на снижение боевых качеств оружия. Бронепробиваемость этого ПТР составляла 30 мм на расстоянии 200 метров (под углом 90°) и 20 мм на расстоянии 400 метров (под углом 20°). Но наряду с удачными решениями, новое ружье имело и свои недостатки. К отрицательным чертам противотанкового ружья РzВ.39 относилась его сложность в изготовлении, отладке и изучении. Особенно сложны были система перезаряжания и ударно-спусковой механизм, состоявший из 63 деталей. В целом же ружье оказалось ненадежным в затрудненных условиях работы из-за своей большой чувствительности к загрязнению. Кроме того, достаточные претензии предъявлялись к тяжелой экстракции стреляной гильзы, когда стрелку приходилось прикладывать значительные усилия для отпирания спусковой рамы. Расчет оружия состоял из двух человек, стрелка и подносчика боеприпасов (он же наблюдающий за целью). На марше ружье возилось в повозке с боеприпасами. Для перевозки ружья в разведывательных подразделениях мотопехоты использовались велосипеды, на рамах которых ремнями крепились ПТР. В боевых условиях расчет переносил ружье РzВ.39 на плече или в руках, причем для удобства переноски приклад складывался. Для переноски ружья на поле боя на стволе была закреплена специальная рукоятка. В непосредственной близости от противника ружье переносилось одним стрелком. До 1942 г. боекомплект ружья составлял 145 патронов, из них у стрелка — 125 и в легкой колонне — 20, после 1942 г. он был уменьшен на 20 патронов, у бронебойщика находилось только 105 патронов.

В 1940–1941 гг: фирмы Gustloff-Werke, Rheinmetall-Borsig, Havelwerke, Steyr-Daimler-Puch выпустили 39 232 противотанковых ружья РzВ.З9. Высокие боевые качества противотанковых ружей, которые они показали на начальном этапе войны, заставил германскую военную промышленность развернуть их широкое производство. Если 1 сентября 1939 года Вермахт имел всего 568 противотанковых ружей РzВ.З8, к 1 апреля 1940 года — 1118 ПТР РzB.38 и PzB.39, то уже к 1 июня 1941 года на вооружении германской пехоты состояло 25 298 ружей этих моделей. По штатам 1940 года PzB.39 являлся основным оружием противотанковой обороны германской пехоты. Каждый пехотный взвод имел по 1 ПТР, в роте — 3 штуки, в батальоне — 9 штук, в полку — 27 штук. Всего в пехотной дивизии состояло на вооружении 90 противотанковых ружей. В моторизованной дивизии их насчитывалось — 83 штуки, а в танковой — 57 штук. В 1941 году в пехотных, моторизованных, горно-пехотных и инженерно-саперных ротах имелось по одному отделению с тремя противотанковыми ружьями PzB.39. Одно ПТР имелось в мотоциклетных взводах и 11 — в разведывательной роте моторизованной дивизии.

Однако в целом, противотанковые ружья PzB.38 и PzB.39 использовались в довольно ограниченных масштабах как во Французской кампании 1940 года, так и немногим больше в 1941–1942 годах на Восточном фронте, где применялись достаточно успешно в основном против легкобронированных целей. Уже летом 1941 году немецкой пехоте пришлось столкнуться с советскими танками Т-34 и КВ, против которых это оружие было совершенно неэффективным. Тяжелые бои, которые пришлось вести немецким пехотинцам во время советского наступления под Москвой зимой 1941–1942 годов, показали что вся система противотанковой обороны оказалась практически бездейственной. Противотанковые ружья, находившиеся на вооружении Вермахта уже не соответствовали требованиям времени. Борьба на равных со средними и тяжелыми танками противника с толщиной брони 60 — 90 мм могла вестись только более мощным оружием.

Тактико-технические характеристики:

Патрон — Р 318 7,92x94 мм, общий вес — 12,6 кг, общая длина — 1600 мм (с разложенным прикладом) и 1255 мм (со сложенным), длина ствола — 1085 мм, скорострельность — 10 выстрелов в минуту, прицельная дальность — 400 м, начальная скорость пули — 1210 м/с, дульная энергия пули — 10,62 КДж, питание оружия — однозарядное, бронепробиваемость — при угле встречи 90° на расстоянии 200 метров — 30 мм и на расстоянии 400 метров — 20 мм.

Гранатомет Granatenbuchse GrB.39

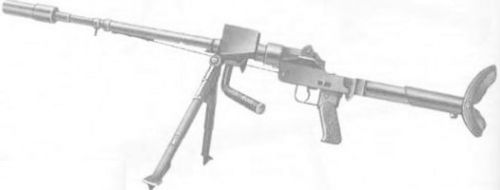

Гранатомет Granatenbuchse GrB.39, созданный на базе PzB.39

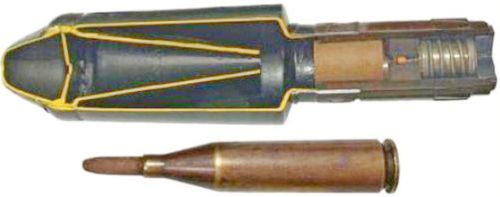

Надкалиберная кумулятивная граната для GrB.39 и холостой патрон для ее отстрела

К концу 1941 года рубеж возможностей в бронепробиваемости достигнутый к этому времени германскими противотанковыми ружьями (во всяком случае ружьями «нормального» калибра), при постоянном наращивании ударной мощи бронетанковых войск в армиях союзников, оставил пехоту Вермахта практически безоружной в ближнем бою, а немецкая противотанковая артиллерия непосредственного сопровождения не поспевала за развитием событий на фронте. Убедившись в неэффективности своих противотанковых ружей против новых танков и для того, чтобы не отправлять в переплавку все противотанковые ружья PzB.39 было принято довольно нетривиальное решение: создание конструкторами фирмы Gustloff на базе 7,92-мм противотанкового ружья РzВ.39 на рубеже 1941–1942 годов оригинального варианта 30-мм дульнозарядного гранатомета, значительно расширивший возможности оружия с применением бронебойных гранат кумулятивного действия. Новая модель оружия получила название Granatenbuchse 39 (GrB.39) (противотанковый гранатомет образца 1939 года). В конце 1942 года к переделке ПТР РzВ.39, а также сборке нового оружия из имеющегося в наличии большого количества частей и деталей от ПТР РzВ.39, в противотанковый гранатомет GrВ.39, наряду с концерном Gustloff,

приступил и небольшой инструментальный завод Otto Fennel und Sonhe Instrumente K.G. в Касселе. Первоначально планировалось выпустить 37000 противотанковых гранатометов, однако появление весной 1943 г. более мощного оружия — РПГ «Faustpatrone», привело к тому, что уже в апреле того же года производство GrB.39, после изготовления 28023 единиц, было прекращено.

30-мм противотанковый гранатомет GrB.39 состоял из следующих частей: ствола со ствольной коробкой, спусковой рамы с рукояткой заряжания, затвора, откидного приклада, мортирки, сошек и прицельных приспособлений.

Противотанковый гранатомет GrB.39 является однозарядным оружием, с полуавтоматическим вертикальным клиновым затвором. Спусковой механизм смонтирован в верхней части спусковой рамы и состоит из спускового крючка и спускового рычага. Перезаряжание затвора осуществлялось спусковым рычагом. Ударный механизм куркового типа. Предохранитель флажкового типа располагался в тыльной части ствольной коробки. Мортирка повышенной прочности GrB.39 навинчивалась на укороченный до 595 мм ствол ружья PzB.39. Она имела длину 130 мм весила 800 г. Деревянное цевье в противотанковом гранатомете было демонтировано. Затылок откидного приклада был снабжен амортизатором отдачи. Специальный прицел, состоявший из визиров — переднего (сетки), заднего (целика) и предохранительного кожуха, позволял вести стрельбу по подвижным целям на дальности до 75 метров, а по неподвижным- до 150 метров. Наведение на цель производилось по нижнему обрезу башни танка, в центр башни или, при его движении, по корпусу с выносом на 0,5 — 1 метра. Вес гранатомета в сборе составлял 10,44 кг, длина в боевом положении — 1232 мм, в походном (при сложенном прикладе) — 908 мм.

Хорошие боевые показатели достигались как высокой практической скорострельностью 5–8 выстрелов в минуту, так и использованием специально созданной для GrB.39 особо мощной гранаты Gross Gewehr Panzergranate fur Sonderzwecke 61 (G.Pzgr.61) — 61-мм большой ружейной противотанковой гранаты специального назначения кумулятивного действия 61. Она принадлежала к типу гранат ударного действия и предназначалась для борьбы с бронированными целями противника. Граната G.Pzgr.61 могла использоваться как в противотанковом, так и ружейном гранатометах. Эта граната отличалась от всех предыдущих образцов противотанковых гранат кумулятивного действия внешней формой. Ее корпус имел хорошую аэродинамическую каплеобразную форму, что способствовало повышению кучности боя, а увеличение диаметра кумулятивной воронки позволило существенно повысить бронепробивную способность гранаты до 80 мм на расстояниях 75 — 150 метров, хотя точность стрельбы оказалась недостаточной. Однако новая граната вывела это оружие в разряд достаточно серьезных противников для средних танков союзников выпуска 1941–1943 годов. Наряду с этой гранатой из противотанкового гранатомета GrB.39 можно было вести стрельбу и кумулятивной бронебойной гранатой gr.G.Pzgr.46 от ружейного гранатомета Gw.Gr.Ger.42. Остальные осколочные и бронебойные гранаты запрещалось использовать в новом гранатомете, так как механическая прочность этих боеприпасов не была рассчитана на то, чтобы их отстреливали специальным холостым патроном с увеличенным пороховым зарядом Treibpatrone 318, созданным для GrB.З9 на базе 7,92-мм патрона 318, поскольку это приводило к трещинам в хвостовой части. Подобная избирательность в использовании боеприпасов в определенной степени снижала боевые возможности. Наряду с этим, гранатомету GrB.39 были присущи и некоторые другие недостатки, в том числе: достаточно длительное заряжание оружия, что влекло за собой низкую практическую скорострельность, затрудненное откидывание спускового рычага в результате тугой экстракции стреляной гильзы, кроме того, в боевых условиях при манипуляциях стрелка с откидным спусковым механизмом во время перезарядки, когда спусковой рычаг откидывался вниз, стрелок зачастую зачерпывал рукояткой грязь и землю, что, в свою очередь, вело к засорению спускового механизма и патронника и частым осечкам и задержкам при стрельбе. Все это требовало частого и тщательного ухода за оружием, что не всегда было допустимо во фронтовых условиях.

В конце 1942-начале 1943 года немецкие конструкторы попытались исправить основной недостаток GrB.39 и повысить его скорострельность. Для этого гранатомет пришлось радикально переделать. На дульной части ствола было смонтировано пятизарядное барабанное устройство, состоящее из блока 30-мм мортирок. Вращение барабана осуществлялось вручную, рукояткой с тягой, закрепленной на стволе. Подобная конструкция оказалась неудобной и непрактичной, особенно в полевых условиях, поэтому от нее вынуждены были отказаться. Однако, несмотря на отдельные недостатки до конца 1943 года, пока у немцев не появилось реактивного противотанкового оружия, GrB.39 оставался самым мощным противотанковым средством ближнего боя в Вермахте.

Тактико-технические характеристики:

Калибр ствола — 7,92 мм, калибр мортирки — 30 мм, калибр гранаты — 61 мм, общий вес — 10,44 кг, общая длина — 1232 мм, длина ствола — 595 мм, длина мортирки — 130 мм, темп стрельбы — 5–8 выстр./мин, начальная скорость гранаты — 1190 м/с, прицельная дальность — 150 м, бронепробиваемость — 80 мм.

Тяжелое противотанковое ружье 2,8/2 cm Schwere Panzerbuchse s.PzB.41

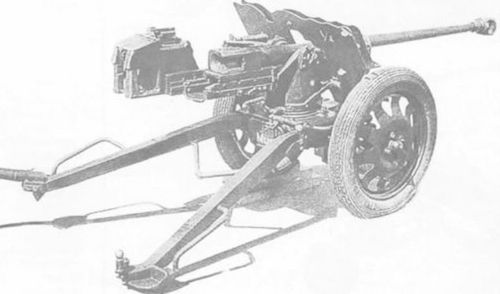

s. PzB.41. Вид спереди-сбоку

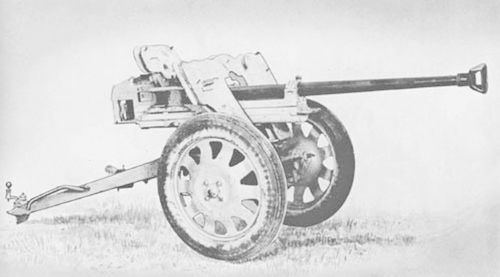

s. PzB.41. Вид сзади-сбоку

IeFI 41. Специальная модификация для воздушно-десантных войск

Пока немецкая армия успешно применяла концепцию блицкрига, противотанковая оборона не играла столь важную роль. Однако уже при захвате Франции начало выясняться, что противотанковые ружья PzB.38 и PzB.39 неэффективны против танков с достаточно толстой броней. Со времени битвы под Москвой, где блицкриг получил окончательное поражение, немцы были вынуждены значительно усилить свою противотанковую оборону. Против советских Т-34, не говоря уже о КВ, противотанковые ружья были уже совершенно бесполезны.
