Противотанковые ружья и их наследники
Шрифт:
Польша
Противотанковое ружье Maroszek Kb Ur wz.35

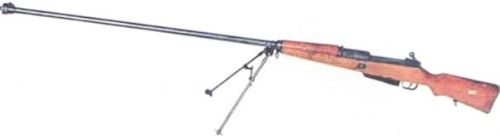

Maroszek Kb Ur wz.35. Вид справа

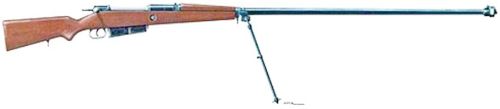

Maroszek Kb Ur wz.35. Вид слева
Патрон 7,92x107 Р35
Польша одной из первых разработала и в 1935 году приняла на вооружение противотанковое ружье Польша. В целях обеспечения секретности ружью было присвоено название "экспортное противотанковое ружье" с добавлением индекса "Ur". Это должно было свидетельствовать об экспорте в Уругвай. Конструкторы ружья — офицер Фельстин и выпускник Варшавского политехнического университета инженер Ежи Маросчук. Для того
Специально для этого оружия были разработаны боеприпасы, поэтому несколько слов надо сказать о них. Пуля, выпускаемая из первых прототипов этого оружия на расстоянии 300 метров пробивала стальную плиту толщиной в 15 мм, а на расстоянии 100 метров, пуля выпущенная из серийного оружия под углом встречи 60° и при начальной скорости 1275 м/с пробивала броню толщиной 22–23 мм. Как уже было сказано при обычном винтовочном калибре 7,92 мм, латунная гильза бутылочной формы имела длину 106,8 мм. Общая длина патрона была 132 мм, вес патрона составлял 62,6 г, вес пули — 14,5 г, вес порохового заряда — 10,4 г, начальная скорость составляла 1275–1500 м/с, дульная энергия — 11,8 КДж. Патрон использовал пулю с свинцовым сердечником и усиленной оболочкой. Из-за исключительно высокой нагруженности ствола он изнашивался очень быстро: типично за 200–300 выстрелов. Интересный факт состоит в том что, по сравнению с другими бронебойным пулями вместо использования вольфрама или аналогичных твердых сплавов для сердечника был использован свинец покрытый сталью, как и обычные винтовочные пули. Пробивание брони осуществлялось не прокалыванием оной сердечником, а путем расплющивания пули на броне, что приводило к передаче кинетической энергии от пули на металл. Причиной успеха этого метода является очень высокая скорость пули. Результатом было то, что пуля проламывала отверстие в броне около 20 мм в диаметре, то есть большего размера, чем калибр пули. Сердечник затем рикошетировал внутри бронемашины повреждая двигатель или поражая членов экипажа. При попадании в корпус человека на такой скорости пуля вызывала гидроудар, что приводило к очень тяжелым разрушениям внутренних органов, костей и огромной воронке в теле, что приводило к немедленной смерти. При попадании в конечности их отрывало.
В польской армии это ружье называлось kb ppanc wz.35 (Karabin przeciwpancerny wzor 35 — «противотанковый карабин образец 35»). Предназначалось для борьбы с бронированными целями противника. Механизм работает по упрощенной схеме Маузера, канал ствола при выстреле запирается постановкой затвора на три боевых выступа. Ствол крепится к патроннику резьбой, после каждых 200–300 выстрелов заменяется на запасной.
Противотанковое ружье Maroszek Kb Ur wz.35 использовало ручную перезарядку с продольно-скользящим поворотным затвором. Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 3 или 4 патрона. Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе. На стволе также крепился дульный тормоз. Прицельные приспособления имели фиксированную установку по дальности на 300 метров. Особенностью модели является ствол большой длины, равной 1200 мм. В сочетании с мощным пороховым зарядом пуля получает начальную скорость 1275 м/с. Но в ходе испытаний было установлено, что в связи с большой нагрузкой срок службы ствола, как было сказано выше, весьма невелик. Поэтому в комплекте каждого ружья входило 3 запасных ствола. Ствол снабжен мощным дульным тормозом, к которому крепится двуногая сошка.
Благодаря очень высокой скорости пули и вследствие этого высокой настильности траектории, с этим ружьем проводились эксперименты по использованию его в качестве снайперского оружия. Подобные опыты проводились в польской армии, но наиболее тщательно в немецкой и советской армиях, использую при этом трофейные образцы.
Тактико-технические характеристики:
Патрон — 7,92x107 Р35, вес без патронов — 9,5 кг, вес снаряженный — 10 кг, общая длина — 1760 мм, длина ствола — 1200 мм, скорострельность — 8-10 выстр./мин, начальная скорость пули — 1275 м/с, дульная энергия пули — 11,8 КДж, прицельная дальность — 300 м, емкость магазина — 3 или 4 патрона, бронепробиваемость — 30 мм на расстоянии 100 м при угле встречи 90° и 15 мм на расстоянии 300 м при угле встречи 90°.

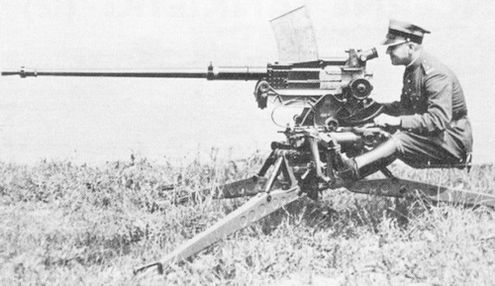

Тяжелое противотанковое ружье wz.38A
Патрон 20x138B Solothurn на базе которого был создан польский патрон 20x140
В первой половине тридцатых годов в польской армии также решились обзавестись тяжелым противотанковым ружьем. В 1935 году были закуплены и прошли испытания образцы французской фирмы «Гочкис» и швейцарских фирм «Эрликон» и «Солотурн», но они не отвечали польским требованиям. В 1937 году были также закуплены образцы фирмы «Мадсен» и «Испано-Сюиза», которые
Было решено разработать тяжелое противотанковое ружье (которое могло также использоваться в качестве зенитного и также устанавливаться на танках) собственной конструкции. Первый прототип этого оружия был изготовлен к ноябрю 1937 года в центре баллистических исследований в Зеленке, под Варшавой, под руководством инженера Болеслава Юрека. Испытания длились со 2 марта по 20 мая 1938 года на полигонах в Зеленке и Ремберстове. Испытания показали, что по бронепробиваемости польское оружие превосходит многие заграничные образцы, пробивая броню толщиной 40 мм на расстоянии 200 метров при угле встречи 90°. 21 мая 1938 года военное руководство Польши издало указ о принятии на вооружение этого противотанкового ружья под индексом wz.38 model. A и закупило первые два образца по цене 43791 злотых за штуку. Было выдано три заказа общим количеством 240 единиц, но реально было выпущено только около 50 экземпляров этого оружия, которое приняло участие в боевых действиях как против немецких, так и против советских войск. При захвате Львова 2 экземпляра этого оружия были взяты в качестве трофеев советскими войсками и проходили исследования в СССР.
Оружие могло устанавливаться на треногу и на колесный лафет. Патрон для этого оружия был разработан в Польше на базе швейцарского патрона Solothurn 20x138 мм. Длина гильзы в польском патроне была увеличена на 2 мм и равнялась 140 мм, а общая длина патрона была 205 мм. Были разработаны бронебойные, бронебойно-зажигательные и учебные снаряды. Оружие работает по принципу использования энергии отдачи, имеет затвор с симметричным запиранием и ствол с коротким ходом. Ствол довольно легко может быть заменен в полевых условиях. Отдача в большой степени компенсируется за счет системы пружин и специальных амортизаторов. Оружие может вести одиночный и автоматический огонь. Подача боеприпасов осуществляется из примыкаемого сверху коробчатого магазина на 5 или 10 патронов или из дискового магазина на 15 патронов.
Тактико-технические характеристики:
Патрон — 20x140 мм, вес патрона — 320 г, вес снаряда 140 г, общий вес тела оружия (без магазина и патронов) — 57,6 кг, вес ствола с дульным тормозом — 21,2 кг, общая длина — 2015 мм, длина ствола с дульным тормозом — 1476 мм, ширина (с замковыми рукоятками) — 202,5 мм, начальная скорость снаряда — 856 м/с, скорострельность — 320–350 выстр./мин, расчет — 3 человека, прицельная дальность — 1500 метров, бронепробиваемость: под углом встречи 90°- 40 мм на расстоянии 200 метров, 25 мм на расстоянии 800 метров, 15 мм на расстоянии 1500 метров; под углом встречи 30°- 25 мм на расстоянии 300 метров, 20 мм на расстоянии 500 метров и 15 мм на расстоянии 600 метров.
СССР
Проектирование противотанковых ружей в СССР началось в начале 1930-х годов. В 1931 году одним из первых занялся проектированием подобного оружия Л. Курчевский, создав безоткатную динамореактивную пушку калибра 37 мм. Широкомасштабные работы по ПТР в Советском Союзе начались по постановлению правительства которое было принято 13 марта 1936 года. Проектирование ружей калибра 20–25 мм и массой до 35 кг было поручено конструкторам С. В. Владимирову, М. Н. Блюму и С. А. Коровину. До 1938 года испытали 15 образцов, но предъявленным требованиям не удовлетворил ни один. В 1936 году на Ковровском заводе № 2 им. Киркижа были изготовлены два опытных образца 20-мм ротного противотанкового ружья ИНЗ-10 системы С. В. Владимирова и М. Н. Блюма — на сошках и на колесном лафете. ИНЗ-10 (или легкая самозарядная пушка) показало неудовлетворительные бронепробиваемость и кучность при массе в боевом положении от 41,9 до 83,3 кг. Другие системы были либо признаны неудовлетворительными, либо нуждались в серьезной доработке. В 1938 году легкую 37-мм противотанковую пушку предложил и начальник ОКБ-15 Б. Г. Шпитальный, но ее отвергли еще до испытаний. Также неудачной оказалась и попытка переделки автоматической 20-мм пушки ШВАК в универсальное зенитно-противотанковое оружие на треножном станке. Наконец и сами требования к ПТР признали несоответствующими, и 9 ноября 1938 года Артиллерийское управление сформулировало новые. Был доработан мощный 14,5 мм патрон, работы над которым начались еще в 1934 года. Бронебойно-зажигательная пуля Б-32 массой 64 г и длиной 66 мм при начальной скорости 1100 м/с патрона 14,5x114 с дистанции 300 м пробивала броню толщиной 20 мм расположенную под углом 70°. Еще большей эффективностью обладала бронебойно-зажигательная пуля БС-41 массой 64,5 г и длиной 51 мм с сердечником из вольфрамового сплава, пробивавшая на дистанции 350 м броню толщиной 30 мм под углом 70°. Б-32 и БС-41 аналогичны по конструкции 12,7-мм пулям. Применялась и пуля БЗ-39, отличающаяся от Б-32 меньшей длиной и массой. Ввиду худших по сравнению с пулями Б-32 и БС-41 характеристик, пуля БЗ-39 выпускалась непродолжительное время. Все пули снаряжались в латунную бутылочную бесфланцевую гильзу. В качестве эксперимента для повышения эффективности в донную часть сердечника БС-41 была помещена капсула с раздражающим веществом хлорацетофенон. Пуля получила название "бронебойно-зажигательно-химическая". После пробивания брони она создавала в заброневом пространстве непереносимую концентрацию слезоточивого газа и выводила из строя экипаж танка. Пуля, имеющая похожую конструкцию, была принята немцами для 7,92-мм противотанкового ружья PzB.39. Под 14,5-мм патрон Н. В. Рукавишниковым было разработано довольно удачное самозарядное ружье со скорострельностью до 15 выстр./мин (самозарядное 14,5-мм ПТР конструкции Шпитального вновь не удалось довести до серии). В августе 1939 г. оно успешно выдержало испытания, и в октябре было принято на вооружение под обозначением ПТРР-39. Но массовое производство так и не наладили.
Причиной этого была неверная оценка нового оружия руководством наркомата обороны и прежде всего начальником ГАУ Куликом. На предвоенную судьбу противотанковых ружей негативно повлияло мнение таких конструкторов классической артиллерии как Грабин. В своем заключении от 11 ноября 1940 года на запрос Кулика Грабин указывает, что ПТР никогда не сможет заменить полноценное противотанковое орудие. Среди причин он называл: уязвимость расчета из-за отсутствия у ПТР броневого закрытия, большую длину ружья, что делало его неудобным при транспортировке; ПТР не позволяет взять правильное упреждение, осуществить поправку в стрельбе в случае промаха, точно наводить оружие по уязвимому месту танка. Были названы и еще две причины. Противотанковое ружье не позволит добиться достаточно сильного заброневого воздействия, если только его калибр не буден увеличен до 20–25 мм. А в этом случае его вес будет сопоставим с весом противотанковой пушки. Кроме того, упор делался на высокую стоимость такого оружия, так как сверление длинных тонких стволов и изготовление нарезов в них, является чрезвычайно дорогим и трудоемким. Война сразу показала ошибочность решения Кулика. Советская пехота оказалась лишена эффективного ПТ средства ближнего боя. Попытка наладить в начале войны массовый выпуск ружей Рукавишникова не увенчалась успехом. Доводка и постановка его на производство требовали бы большого времени. Правда, отдельные ПТР Рукавишникова использовались в частях Западного фронта при обороне Москвы. Была предпринята попытка производства копии 7,92-мм PzB.39, но она не дала результата и кроме технологических проблем сказалась и недостаточная бронепробиваемость.
