На заводе № 2, в Коврове проводились интересные опытные работы. Там переделали ПТРД в «двухкалиберное», с повышенной начальной скоростью с использованием патрона 23-мм пушки ВЯ-23. Освоение производства этой пушки на заводе началось в феврале 1942 года. Другой вариант ПТРД с повышенной начальной скоростью использовал принцип последовательного срабатывания боевых зарядов по длине ствола, наподобие схемы многокамерной пушки, теоретически рассчитанной Перро еще в 1878 году. Примерно на середине длины ствола ПТР сверху крепилась коробка с патронником, соединенным с каналом ствола поперечным отверстием. В эту коробку вкладывался холостой 14,5-мм патрон и запирался обычным затвором. При выстреле пороховые газы поджигали боевой заряд холостого патрона, и тот, поддерживая давление в канале ствола, повышал скорость пули. Правда, и отдача оружия при этом намного возрастала, а надежность и живучесть системы оказывались низкими.
ПТРД (Противотанковое ружье Дегтярева) предназначено для поражения бронированных целей и укреплений противника. Известны также случаи применения ПТРД как снайперской винтовки
Как трофейный образец состоял на вооружении в Вермахте под индексом Panzerbuchse 783 (r) или для краткости PzB.783 (r).
Тактико-технические характеристики:
Патрон — 14,5x114, общий вес — 17,3 кг, вес патрона — 195–205 г, общая длина — 2000 мм, длина ствола — 1350 мм, скорострельность — 8-10 выстр./мин, начальная скорость пули — 1020 м/с, дульная энергия пули — 29,8 КДж, прицельная дальность — 1000 м, эффективная дальность — 800 м, боепитание — однозарядное, бронепробиваемость (при угле встречи 90°): на расстоянии 100 м — 40 мм, на расстоянии 300 м — 35 мм.
Противотанковое ружье Симонова ПТРС
ПТРС-41. Вид слева
ПТРС-41. Вид справа
Патрон 14,5x114

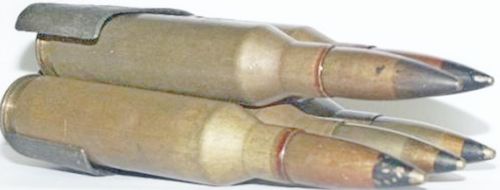

Пачка (обойма) с пятью 14,5 мм патронами
Самозарядное ружье ПТРС было создано на базе опытной самозарядной винтовки Симонова образца 1938 года. Противотанковое ружье Симонова ПТРС-41 разрабатывалось параллельно с ружьем ПТРД-41 и стреляло такими же боеприпасами, хотя имело более сложную конструкцию, поскольку являлось самозарядным оружием. Разработка была С. Г. Симоновым начата в июле 1941 года, параллельно разрабатывал свой вариант В. А. Дягтярев. В начале августа 1941 года ПТРС прошло полигонные испытания и было принято 29 августа 1941 года на вооружение под названием ПТРС-41. Первоначально серийный выпуск ПТРС-41 был налажен на Тульском оружейном заводе, а после эвакуации ТОЗа — в Саратове.
Противотанковое самозарядное ружье образца 1941 года системы Симонова (ПТРС-41, Индекс ГРАУ — 56-В-562) принято на вооружение 29 августа 1941 года. Предназначалось для борьбы со средними и легкими танками и бронемашинами на расстояниях до 500 м. Также из ружья мог вестись огонь по ДОТам или ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолетам на расстояниях до 500 м.
Автоматика ПТРС работает по принципу отвода части пороховых газов из ствола. Имеется газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание осуществляется перекосом остова затвора в вертикальной плоскости. Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый. Ствол имеет восемь правых нарезов и снабжен дульным тормозом. Магазин неотъемный, с откидной нижней крышкой и рычажным подавателем. Заряжание производилось снизу, металлической пачкой с пятью патронами, расположенными в шахматном порядке. Ружье комплектовалось шестью пачками. Прицел открытый, секторного типа, на дистанции от 100 до 1500 м с шагом 50 м. ПТРС тяжелее и конструктивно сложнее, чем ПТРД, но скорострельнее на 5 выстрелов в минуту. ПТРС обслуживал расчет из двух человек. В бою ружье мог переносить один номер расчета или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружье разбиралось на две части-ствол с сошкой и ствольная коробка с прикладом, и переносилось двумя номерами расчета. Для уменьшения воздействия отдачи на прикладе имеется амортизирующая накладка-подушка. Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе. На стволе также закреплялась складная рукоятка для переноски оружия. Встроенный магазин вмещает пять патронов 14,5x114 мм. Для заряжания магазина стрелок откидывает крышку в его днище и с помощью обоймы вставляет патроны. При этом верхний патрон оказывается на пути затвора. Можно также вставлять патроны в патронник сверху поодиночке. Предохранитель размещен справа перед пистолетной рукояткой и спусковым крючком. Ствол может отсоединяться и заменяться на новый.
Один из немецких военных журналов в апреле 1943 года отмечал не только высокую бронепробиваемость ружья Симонова, но и назвал его самым эффективным противотанковым оружием в калибре от 13 до 15 мм.
В 1941 году было изготовлено 17 765 противотанковых ружей. Из них только 77 были ПТРС, а остальные — ПТРД. Это объяснялось более сложной конструкцией симоновского образца и большими затратами на его производство. В дальнейшем, когда выпуск ПТР стабилизировался, это соотношение
Как и ружье Дегтярева ПТРД, ружье ПТРС ограниченно использовалось в качестве дальнобойного снайперского оружия, как в линейных частях, так и в диверсионных подразделениях. В качестве трофейного образца состояло на вооружении Вермахта под индексом Panzerbuchse 784 (r) или PzB.784 (r).
Тактико-технические характеристики:
Патрон — 14,5x114, общий вес — 20,93 кг (без патронов) и 22 кг (с патронами), общая длина — 2108 мм, длина ствола — 1219 мм, скорострельность — 15 выстр./мин, начальная скорость пули — 1020 м/с, дульная энергия пули — 29,8 КДж, прицельная дальность — 1500 м, эффективная дальность — 800 м, боепитание — магазин емкостью 5 патронов, бронепробиваемость (при угле встречи 90°): на расстоянии 100 м — 50 мм, на расстоянии 300 м — 40 мм.
Противотанковое ружье Рукавишникова ПТРР-39
Первые испытания противотанкового ружья Рукавишникова состоялись в августе-сентябре 1939 года. Проводились сравнительные испытания этого ружья и противотанковых ружей Владимирова и Шпитального. В ПТР Рукавишникова использовалось давление отводимых из ствола пороховых газов, которые воздействовали на поршень, связанный с подвижной рамой. Запирание осуществлялось поворотным затвором по типу стакана, а питание — через специальный приемник с вилкой, в который вкладывалась обойма с пятью патронами. В результате испытаний предпочтение отдали ПТР Рукавишникова. Комитет обороны 7 декабря 1939 года принял постановление «О введении на вооружение РККА 14,5 мм противотанкового ружья конструкции тов. Рукавишникова под патрон 14,5x114 мм образца 1939 года». Самозарядное ружье Н. Рукавишникова обладало скорострельностью до 15 выстрелов в минуту и пробивало 20-мм цементированную броню с дистанции 500 м. Это ружье было принято на вооружение под названием ПТРР-39. Планировалось в 1939 году произвести 50, а в 1940 г. 15000 ружей. Выполнять решение не стали. В 1939 году было выпущено 5 ружей, а 26 августа 1940 г. их сняли с вооружения. Выпущенные образцы использовались в боях при обороне Москвы. Еще одной из причин задержки с производством ПТР Рукавишникова в 1940 г. была загруженность предназначенных для него производственных мощностей срочным заказом-пистолетом-пулеметом Дегтярева (ППД). 8 июля, всего через две недели после начала войны, Главному Военному Совету было вторично представлено противотанковое ружье Рукавишникова, который дальновидно продолжал совершенствовать свое снятое с вооружения ружье. Но, как ни парадоксально, препятствием для принятия ружья на вооружение послужило его совершенство: превосходя все тогдашние иностранные образцы по боевым и эксплуатационным качествам, оно было слишком сложным по конструкции и дорогим в производстве.
Как говорилось выше, в августе 1939 года на сравнительные испытания Рукавишников представил самозарядное противотанковое ружье. Его автоматика работала по принципу отвода пороховых газов из канала ствола, запирание осуществлялось поворотом затвора. Ударный механизм ударникового типа. Капсюль патрона разбивал массивный ударник под действием боевой пружины, смонтированной в ударнике. Спусковой механизм имел предохранитель флажкового типа, расположенный с правой стороны спусковой скобы. Экстракция и отражение стреляной гильзы осуществлялись с помощью экстрактора, смонтированного на затворе, и отражателя, жестко закрепленного в задней части ствольной коробки. Питание производилось из отъемного коробчатого магазина емкостью 5 патронов, крепившегося с левой стороны ствольной коробки. Прицельные приспособления состояли из открытого прицела секторного типа, рассчитанного на дальность до 1000 м, и мушки. Для уменьшения значительной силы отдачи от мощных боеприпасов на стволе монтировался трехкамерный дульный тормоз, а на затыльнике деревянного приклада — подушка из губчатой резины. Наведение оружия на цель осуществлялось с помощью рукоятки управления огнем пистолетного типа. На деревянном прикладе для смягчения отдачи при стрельбе имелась кожаная подушка и откидной наплечник. На противотанковом ружье Рукавишникова были смонтированы складные сошки и рукоятка для переноски. Это оружие оказалось удачным, помимо достаточно высоких боевых качеств (при скорострельности 15 выстр/мин пробивало 20 мм цементированную броню на дальности до 500 м под углом 20 градусов), ПТР оказалось достаточно удачным и легким в обращении и эксплуатации. Имея небольшие габариты оно легко переносилось двумя солдатами на поле боя с помощью наплечных ремней, прикрепленных к передней и задней рукояткам, предназначенным для переноски на короткие дистанции.
На полигонных испытаниях в 1940 г. ПТР Рукавишникова с 400 м пробило по нормали броневой лист толщиной 22 мм. Но на дистанции 200 м и 100 м при испытаниях лист толщиной 30 мм пробит не был вообще (хотя должен был быть пробитым). Проблема была в 14,5-мм патроне с пулей Б-32 со стальным сердечником. Патрон с пулей БС-41 с металлокерамическим сердечником был принят на вооружение только в августе 1941 г. (а производство его началось только в октябре), и отсутствие эффективного боеприпаса было существенным аргументом против противотанковых ружей в предвоенный период.
