Патрон 2,8 cm Pzgr.41 28x188 мм
В 1940 году была создана и принята на вооружение (с 1941 года запущенная в серийное производство) система Schwere Panzerbuchse s.PzB.41, которая немцами классифицировалась как тяжелое противотанковое ружье, а по мнению ряда советских и союзнических специалистов ее следует классифицировать, как артиллерийскую систему, то есть противотанковую пушку. Я придерживаюсь
Тяжелое противотанковое ружье s.PzB.41 интересно прежде всего тем, что оно является системой с коническим каналом ствола и представляет собой дальнейшее развитие идей конструктора Герлиха. В казенной части ствол имел диаметр 28 мм, а в дульной — 20 мм. На снаряде, точнее на его поддоне, имелись два выштампованных центрирующих кольцевых выступа из мягкого сплава, которые при движении после выстрела по каналу ствола сминались под воздействием давления от пороховых газов и при вылете из ствола снаряд имел диаметр 20 мм вместо изначальных 28 мм. Такое решение позволяло достичь гораздо больших скоростей, но и имело свой недостаток-быстрый износ ствола, что характерно не только для орудий с коническим каналом ствола, но и для орудий высокой баллистики вообще.
Если сказать немного об истории таких конструкций, то впервые патент на ружье с коническим каналом ствола и специальную пулю для такого канала получил в 1903 году профессор Карл Пуфф. Ряд экспериментов провел в 1920-х — 1930-х годах другой немецкий инженер, вышеуказанный Герман Герлих в Германском испытательном институте ручного огнестрельного оружия в Берлине. Опытное калибра 7 мм противотанковое ружье Герлиха имело начальную скорость пули 1700 м/с. Позже начальную скорость пули Герлиха удалось довести до 1760 м/c. Результатом продолжившихся работ и стало ружье s.PzB.41, созданное фирмой Mauser и принятое на вооружение в начале 1940 года. Интересно, что первоначально планировалось создание универсальной автоматической пушки, оснащенной 18-зарядным магазином. Сначала орудие имело индексы «Gerat 231» и «МК.8202». В июне-июле 1940 года была изготовлена опытная партия из 94 (по другим данным — из 30) орудий и отправлена на войсковые испытания. По их итогам была произведена доработка орудия, и с февраля 1941 года в войска начали поступать серийные пушки. Стоимость одного орудия составляла 4520 рейхсмарок (для сравнения, стоимость 50-мм противотанковой пушки Pak 38 составляла 10600 рейхсмарок).
Как уже было сказано система s.PzB.41 являлась орудием с коническим каналом ствола. В казенной части ствол имел диаметр 28 мм, в дульной — 20 мм. Такая конструкция позволяла достичь высокой начальной скорости в 1400 м/сек, и, соответственно, гораздо большей бронепробиваемости. s.PzB.41 представляло собой классическую пушку с подрессоренным колесным ходом (колеса железные дисковые с резиновыми шинами), щитом, раздвижными станинами и противооткатными устройствами. С противотанковым ружьем ее роднило одно — отсутствие механизмов наведения, поскольку из-за малых габаритов орудия оно легко наводилось вручную. Затвор горизонтальный клиновой четверть-автоматический (открывается вручную, а закрывается автоматически при досылке патрона). Тормоз отката гидравлический, накатник пружинный. Ствол имел дульный тормоз. Прицел открытый, постоянный, был рассчитан на дальность стрельбы до 500 метров. Мог также использоваться и оптический прицел ZF 1x11 от противотанковой пушки РАК 35/36.Высокая начальная скорость снаряда, достигавшая 1400 метров в секунду, позволяла наводчику вести огонь по движущейся фронтальной цели на дистанции до 400 метров без изменения установки прицела. На больших дистанциях, до 600 метров, упреждение бралось по передней части цели. Орудие могло стрелять с колос и с сошек (в последнем случае расчет занимал положение лежа). Время перехода с колос на сошки и обратно составляло 30–40 секунд. При необходимости орудие без всякого инструмента легко разбиралось на 5 частей (вес самой тяжелой из них был 62 кг).
В организационно-штатной структуре немецких войск система занимала место противотанковых орудий — в частности, она использовалась в дивизионах истребителей танков, противотанковых дивизионах пехотных дивизий, взводах противотанковых орудий разведывательных батальонов пехотных и панцергренадерских дивизий. Система классифицировалась как артиллерийское орудие в официальных изданиях, выпущенных Главным артиллерийским управлением РККА. В официальных советских справочниках боеприпасы к системе назывались снарядами (бронебойные) или гранатами (осколочные), а не пулями, как боеприпасы для противотанковых ружей. Как тяжелое противотанковое ружье система классифицировалась в вермахте, причем вариант, предназначенный для установки на бронетехнику,

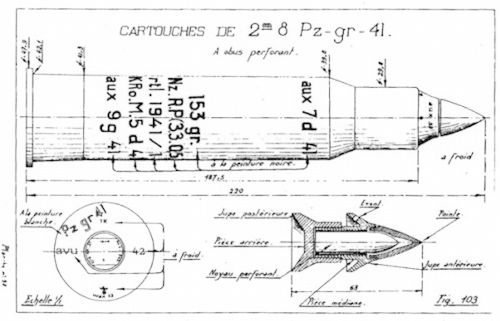

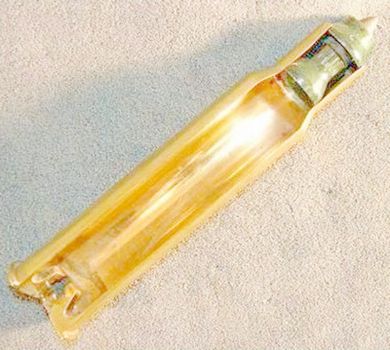

Пушка s.PzB.41 под патрон 28x188 мм (гильза с закраиной) имела два типа боеприпасов: патрон с бронебойным подкалиберным снарядом и патрон с осколочным снарядом. Бронебойный снаряд состоял из сердечника, оболочки и баллистического наконечника. Сердечник был изготовлен из твердого сплава на основе карбида вольфрама, содержал около 9,1 % вольфрама. Оболочка изготавливалась из мягкой стали и имела два центрирующих кольцевых конусных выступа, которые при движении снаряда по коническому каналу обжимались и врезались в его нарезы, обеспечивая вращательное движение снаряда на полете. Баллистический наконечник из магниевого сплава ввинчивался в поддон (корпус снаряда) после посадки сердечника. При ударе снаряда о броню баллистический наконечник и оболочка разрушались, а сердечник пробивал ее. Масса сердечника 50 г, длина 40 мм, диаметр 10 мм, головная часть бронебойного сердечника шлифована. Осколочный снаряд имел стальной корпус с двумя центрующими кольцевыми конусными выступами и фигурной каморой. Разрывной заряд состоял из двух шашек прессованного, флегматизированого ТЭНа. Взрыватель мгновенного действия не предохранительного типа.
Номенклатура боеприпасов
Тип
Обозначение
Масса снаряда, кг
Вес ВВ, г
Начальная скорость, м/с
Дальность табличная, м
Подкалиберные бронебойные снаряды
Бронебойный подкалиберный
2,8 cm Pzgr.41
0,125
–
1430
500
Осколочные снаряды
Осколочная граната
2,8 cm Sprg.41
0,093
5
1500
1000
Таблица бронепробиваемости для s.Pz.B.41
Подкалиберный бронебойный снаряд 2,8 cm Pzgr.41
Дальность, м
При угле встречи 60°, мм
При угле встречи 90°, мм
100
52
75
300
46
65
500
25
40 (66)
Существовала специальная модификация s.PzB.41 для воздушно-десантных войск s.PzB.41 leFI 41. Она отличалась уменьшенным до 139 кг (без катков — 118 кг) весом за счет отказа от щита, подрессоривания и колос (имелись маленькие катки). Кроме того, в конструкции орудия широко использовались легкие сплавы. Лафет обеспечивал круговое горизонтальное наведение и вертикальное от –15° до +25°. При использовании ПТР со снятыми катками высота оружия уменьшалась с 720 мм до 500 мм. Точное количество выпущенных орудий такой модификации неизвестно. На базе s.PzB.41 была создана танковая пушка 2,8/2 cm KwK 42. Ее характерным отличием был хромированный ствол. Была выпущена установочная серия из 24 орудий.
Впервые s.PzB.41 вступило в бой в июне 1941 на восточном фронте. На 1 июня 1941 вермахт располагал 183 такими орудиями. На ближних дистанциях это орудие легко поражало все советские легкие и средние танки, включая Т-34, а при удачном попадании была способна поразить и тяжелый КВ-1. Орудие прошло всю войну, до самого ее конца сохраняя свою эффективность (например, зарегистрирован случай пробития снарядом этого орудия нижнего лобового листа танка ИС-2). В ноябре 1944 в вермахте было 1336 (по другим данным — 833, из них 473 годных) s.PzB.41, в апреле 1945 еще оставалось 853 орудия. Последние случаи боевого применения относятся к Берлинской операции. Известно о применении этого орудия в боях в Северной Африке и на западном фронте в 1944–1945.
Немецкие пушки с коническим каналом ствола, и s.PzB.41 в частности, являлись шедевром конструкторской мысли. Производство таких орудий требовало высокой производственной культуры и самых современных технологий. Никому, кроме Германии, не удалось запустить такие пушки в серийное производство (было одно интересное исключение, а именно конический адаптер «Littlejohn adaptor» к английским 40-мм пушкам QF 2 pounder, превращавший обычную пушку в коническую), хотя известно об опытных разработках (например, в СССР такую пушку в 1940 пытался создать коллектив КБ Грабина, но все усилия привели лишь к изготовлению одного опытного образца). Баллистические характеристики таких орудий значительно превышали таковые орудий классической схемы. До самого конца войны s.PzB.41 оставалось эффективным оружием, имеющим при этом очень малые (для противотанковой пушки) размеры.
