Противотанковые ружья и их наследники
Шрифт:
В качестве временной меры в июле 1941 года по предложению инженера В. Н. Шолохова в мастерских МВТУ им. Баумана и других инженерно-технических вузах Москвы наладили сборку однозарядного ПТР под 12,7-мм патрон ДШК. Простая конструкция была скопирована со старого германского ПТР Mauser M.1918 с добавлением дульного тормоза, амортизатора на приклад и установкой легких складных сошек. Для стрельбы из него использовались патроны с бронебойно-зажигательными пулями Б-32 массой 49 г и длиной 64 мм с закаленным стальным сердечником и бронебойно-зажигательными пулями БС-41 массой 54 г и длиной 51 мм с сердечником из вольфрамового сплава. Начальная скорость пуль составляла соответственно 870 и 850 м/сек. Пули снаряжались в латунную бутылочную бесфланцевую гильзу. Патроны с пулей БС-41 изготавливались в незначительных количествах. Могли применятся и другие патроны от ДШК с пулями Б-30 и БЗТ. Противотанковые ружья калибра 12,7 мм значительно уступали по эффективности оружию калибра 14,5 мм и к началу 1942 года были сняты с производства.
Для ускорения работ над эффективным и технологичным 14,5-мм ПТР Сталин на одном из заседаний ГКО предложил поручить разработку еще двум конструкторам. Задание было выдано в июле 1941 года В. А. Дегтяреву и С. Г. Симонову. Через месяц появились готовые к испытаниям конструкции — с момента получения задания до первых пробных выстрелов прошло всего 22 дня. Тем более, что и Дегтярев, и Симонов вели разработку опытных образцов еще с 1938
Самозарядное ПТРС было создано на основе опытной самозарядной винтовки Симонова образца 1938 года. Изготовление ПТРС было проще ПТР Рукавишникова (на треть меньшее число деталей, на 60 % меньше станкочасов, на 30 % — времени), но значительно сложнее ПТРД. В 1941 году было выпущено всего 77 ПТРС, в 1942 — уже 63308.
После испытаний 29 августа Государственный комитет обороны решил принять их на вооружение. Выпуск более простого дегтяревского ружья наладили быстрее. Производство ПТРС требовало особой подготовки и материальных затрат. В конкурсе на разработку ПТР по заданию В. А. Дегтярева участвовала специальная группа из ОКБ-2 во главе с А. А. Дементьевым и двумя техниками Г. С. Гараниным и С. М. Крекиным. Ими было разработано ружье с коротким ходом ствола под патрон 14,5x114. Дегтярев занялся разработкой противотанкового ружья под тот же патрон с длинным ходом ствола. В ГАУ сочли, что ружье Дементьева нуждается в доработке: его следует сделать однозарядным. В результате было разработано однозарядное ружье с автоматическим открыванием затвора и выбрасыванием гильзы. ПТР, разработанное группой Дементьева, хотя и несколько уступало ружью Симонова по скорострельности (семь выстрелов в минуту против десяти), но было заметно легче (17,3 килограмма против 24 килограмм). Ружье Дементьева было испытано на полигоне и показало хорошие результаты, но на вооружение было принято доработанное по замечаниям ГАУ противотанковое ружье конструкции Дегтярева. Боевое крещение советские ПТР получили в битве за Москву. Расчеты противотанковых ружей успешно боролись со всеми видами бронетехники Вермахта, включая и средние танки. Однако после появления на вооружении Вермахта тяжелых машин с более толстой броней эффективность этого оружия пошла на убыль. ПТР стали больше использовать для стрельбы по бронетранспортерам, амбразурам ДОТов, прислуге артиллерийских орудий. За годы войны было изготовлено около 400 тысяч противотанковых ружей.
Появление у Вермахта танков с увеличенной толщиной брони вынуждало конструкторов искать способ увеличить пробиваемость ПТР. Работа велась по двум направлениям — облегчение ПТ пушек и укрупнение ПТР. Был найден ряд остроумных решений и созданы интересные конструкции. Среди них большой интерес в ГАУ вызвало однозарядное ПТР конструкции М. Н. Блюма. ПТР Блюма было разработано под специально созданный на основе гильзы 23-мм выстрела авиационной пушки патрон калибра 14,5-мм (14,5x147). К слову будет сказано, что в то же время конструкторы искали способ облегчить 23-мм патрон и как меру предлагали использовать для этого гильзу от 14,5 мм патрона. Новый патрон позволил придать бронебойной пуле начальную скорость 1500 м/с. ПТР имело продольно скользящий затвор с двумя боевыми выступами и подпружиненным отражателем, обеспечивавшим надежное удаление стреляной гильзы при любой скорости движения затвора. Ствол снабжался дульным тормозом и складными сошками, а приклад — кожаной подушкой на затыльнике. ПТР Блюма значительно превосходят состоящие на вооружении ПТРД и ПТРС и представляло надежное средство борьбы со средними танками типа Т-III и Т-IV, позволяло пробивать 55 мм броню с дистанции до 100 м. Не смотря на это ПТР Блюма не было принято на вооружение. Не маловажную роль сыграло чрезвычайно высокое давление в стволе, что приводило к его быстрому износу. Хотя лично с моей точки зрения это не было серьезной причиной так как низкая живучесть ствола есть проблема всех систем с высокой баллистикой и вопрос решается наличием сменных стволов. Но новому ПТР не по зубам оказались такие танки как модернизированные Т-IV и новый T-V. В 1942 г. конструкторами Е. С. Рашковым, С. И. Ермолаевым и В. Е. Слуходкиным было разработано 20-мм однозарядные противотанковое ружье РЕС. Ствол РЕС запирался горизонтально движущимся клиновым затвором, открывавшимся вручную, а закрывавшимся возвратной пружиной. ПТР РЕС имело дульный тормоз-пламегаситель и колесный станок со щитом. Откидной приклад с буфером по устройству напоминал ПТРД. Для ПТР сконструировали оригинальный патрон с 20-мм бронебойным снарядом с вольфрамовым сердечником. Снаряд имел алюминиевую головную часть. Основой для гильзы его патрона стала гильза от выстрела для 45-мм противотанковой пушки. Проведенные на полигоне ГБТУ испытания показали достаточно высокую эффективность нового ПТР. На дальности 300 м обеспечивалось пробивание брони толщиной до 50 мм, расположенной по нормали. Малосерийное производство 20-мм ПТР "РЕС" велось в Коврове. Всего в 1942–1943 г.г. было выпущено около 70 ПТР "РЕС". В начале 1942 года Рукавишников представил опытный образец своего ружья калибра 12,7 мм. Из него также можно было вести огонь патронами калибра 14,5 мм, заменив ствол и механизм выбрасывания гильз. Однако это ружье тоже не имело успеха. В том же 1942 г. в Артиллерийской Академией имени Ф. Э. Дзержинского разработали для десантных войск и партизанских отрядов 25-мм легкую противотанковую пушку. ЛПП-25 несколько напоминает s.PzB.41, хотя и имеет обычный ствол. Ее конструкторам, И. И. Жукову, М. Ф. Самусенко и А. М. Сидоренко, удалось добиться высокой бронепробиваемости — 146 мм. Пушка была рассчитана на буксировку тягачом, а в случае необходимости могла переноситься расчетом из 3-х человек на небольшое расстояние (например, через овраги). Не очень большая масса (202 кг) это позволяла. ЛПП-25 несколько легче, чем s.PzB.41, и проще в производстве из-за отказа от конического ствола, но на вооружение не было принято.
После войны противотанковые ружья не долго стояли на вооружении Советской Армии и были заменены гранатометом РПГ-2. Однако на этом их служба не закончилась. ПТРС (а по некоторым сведениям и ПТРД), состоящие на вооружении северокорейской армии, получили от американских танкистов прозвище «buffalo guns» — «ружья на бизонов». Оно было дано за то, что пули, выпущенные из противотанкового ружья, легко пробивали броню легких американских танков М24. Немало повоевали ПТРы и в период Вьетнамской войны, и во всех африканский войнах второй половины XX века. Они отлично пробивали броню американских бронетранспортеров М113. Были ПТРС и среди трофеев захваченных израильской армией.
Подводя итог этому краткому историческому экскурсу сделаем небольшое резюме. В Советском Союзе над противотанковыми ружьями работали следующие конструкторы: Дегтярев, Симонов, Блюм, Шолохов, Рукавишников, Владимиров, Шпитальный, Коровин, Прилуцкий, Рашков, Ермолаев, Слуходкин, Дементьев, Никитин, Гришель, Гулин, Романов, Бачин, Светличный, Горов и другие. Курчевский и Кондаков создавали реактивные безоткатные системы и стоят немного особняком в этом ряду.
Далее будет рассказано более подробно о многих вышеуказанных системах. Думая над

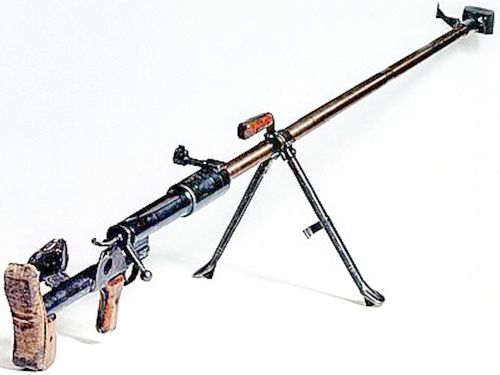

Противотанковое ружье Дегтярева ПТРД

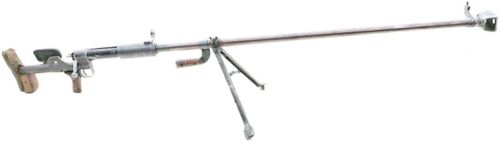

Серийный образец ПТРД-41 (вид сбоку)
Серийный образец ПТРД-41 (вид сзади)

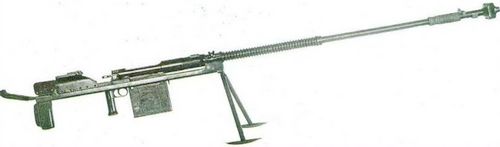

Первый опытный образец самозарядного ПТР Дегтярева (с расположением магазина снизу)
Второй опытный образец самозарядного ПТР Дегтярева (с расположением магазина сверху)
Патрон 14,5x114
Свое противотанковое ружье Дегтярев начал разрабатывать в июле 1941 года в Коврове. После ряда доработок два варианта это ПТР были испытаны 27–28 августа. Автоматика обоих ружей работала за счет отдачи ствола с длинным ходом, но степень автоматизации процесса перезаряжания у этих ружей была разной. Ружья имели коробчатые магазины на пять патронов разной формы и разного расположения- у одного снизу, а у другого — сверху. У первого варианта магазин напоминает по форме магазин опытного ружья БаС-2 конструкции Бачина и Светличного, а на втором образце был использован магазин от ПТР Владимирова. Этот магазин впоследствии оказался ненадежен: при стрельбе обойма выскакивала в лицо стрелка. Мушка и прицел были вынесены влево и это уменьшало эффект миража при сильно нагретом стволе. Оба ружья оказались чувствительны к загрязнению и густой смазке. По начальной скорости пули они оказались равны системам Рукавишникова и Симонова, но по весу были на несколько килограмм легче. Испытаний оба варианта не выдержали. После доработки второго образца ПТР Дегтярева испытали 12–13 сентября. Ружье стало однозарядным, были внесены изменения в конструкцию рукоятки, сошек, упора для щеки, ствольной коробки. Ввели деревянную ручку для переноски. Были отмечены простота конструкции и обслуживания ружья. Ружье запустили в серийное производство. В октябре 1941 года завод № 2 в Коврове выпустил первые 522 ПТРД. Также было принято решение о производстве ПТРД на заводе № 74 в Ижевске.
Противотанковая винтовка Дегтярева имеет подвижный стол с откатом назад и открывающийся при выстреле затвор. Нет ни магазина, ни затворной пружины. Затвор прочно запирает казенную часть ствола. При выстреле ствол с затвором скользят назад, затвор тогда, упираясь рукояткой на скос специального борта, укрепленного на трубчатом прикладе, поворачивается и расцепляется со стволом; происходят открывание затвора и выбрасывание гильзы, после чего ствол силой противооткатной пружины возвращается в свое переднее крайнее положение, затвор остается открытым. Заряжают винтовку вручную одним патроном, закрывают затвор и поворачивают рукоятку вправо до отказа. Затвор тогда заперт, винтовка готова к выстрелу. Такие системы, которые имеют автоматическое открывание затвора и выбрасывание гильзы, но не имеют автоматического заряжания, называются полуавтоматическими. Ствол имеет канал с восемью нарезами в направлении слева вверх направо, дульный тормоз для уменьшения отдачи, по середине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имеется основание мушки (на которое посажена мушка), а в задней — кронштейн прицела. На ствольной коробке слева расположена затворная задержка, а снизу — спусковой механизм. Снаружи она имеет: верхнее окно (для вкладывания патрона), нижнее окно (для выбрасывания стреляной гильзы), площадку с выступом (для соединения с прикладом), вырез (для движения рукоятки затвора при запирании и отпирании канала ствола). Внутри ствольная коробка имеет: канал для помещения затвора, два продольных паза и два опорных выступа. Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и двух пружин (для шептала и спускового рычага). Прицел состоит из кронштейна, целика с прорезью и пружины. В ранних образцах кронштейн имеет отверстие, по которому вверх и вниз передвигается целик. В нижнем положении целик соответствует расстояниям стрельбы до 400 м, а в верхнем — от 400 м до 1000 м. В поздних же целик поворачивается на оси на 90°, также имея два положения для стрельбы на дистанции до 400 м и от 400 м до 1000 м. Мушка вдвинута в паз основания мушки и может передвигаться влево и вправо при приведении ПТРД к нормальному бою. Затвор состоит из остова затвора и ударного механизма. Остов затвора имеет: рукоятку, чашечку с венчиком (для помещения шляпки патрона), канал (для прохода бойка ударника), паз (для помещения выбрасывателя), гнездо (для отражателя и его пружины), два боевых выступа (для запирания ствола), скошенный вырез (отводящий назад ударник при открывании затвора), кольцевой паз (в который входит кольцевой выступ соединительной муфты для сцепления ударного механизма с остовом затвора) и два отверстия (отводящие пороховые газы в случае их прорыва внутрь затвора). Ударный механизм состоит из ударника (имеющего выступ с боевым взводом), соединительной муфты (соединяющей ударный механизм с затвором), боевой пружины (посылающей ударник в переднее положение), ограничительной трубки (ограничивающей отход ударника назад), муфты бойка (предохраняющей боек от расцепления с ударником) и бойка (разбивающего капсюль). Приклад крепится к ствольной коробке и состоит из плечевого упора (подушки) с наружной трубой и спусковой коробки с внутренней трубой. В наружной трубе расположена пружина амортизатора, а слева находится упор для щеки наводчика. Справа имеется прилив с кривой гранью для открытия затвора после выстрела. К подушке и наружной трубе прикреплен деревянный упор для удержания левой рукой во время стрельбы. В спусковой коробке с внутренней трубкой находится спусковой механизм. К внутренней трубке для удобства стрельбы прикреплена пистолетная рукоятка. Спусковая коробка имеет площадку для соединения приклада со ствольной коробкой, отверстие для шпильки (крепящей спусковую коробку со ствольной) и спусковую скобу (предохраняющую от случайного нажатия на спусковой крючок). Принадлежность к ПТРД: составной шомпол, ключ, отвертка, двугорловая масленка и ершик. Также на каждое ружье имеется две брезентовых патронных сумки (на 20 патронов каждая) и два брезентовых чехла (на казенную и дульную части ружья).
