Ракетные танки
Шрифт:
Состояние проект 1961-1963 годов
Разработчик ВНИИ-100
Боевая масса, т 37,0
Вооружение:
Ракетное комплекс "Тайфун"
– боекомплект, ракет 10
Тип орудия 73-мм полуавтомат. "Гром"
– боекомплект, выстрелов 40
Тип пулеметов один 12,7-мм НСВ
– боекомплект, патронов 300
Прицел прибор наведения
Радиостанция Р-123
Вариант модернизации танка Т-55 с установкой на него комплекса управляемого ракетного вооружения "Тайфун" вместо пушки Д-10Т2С был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. В танке было предложено использовать новую пусковую установку закрытого типа. Такая же ПУ прорабатывалась для танков Т-55, объектов "167" и "772". Работы дальнейшего развития не получили.

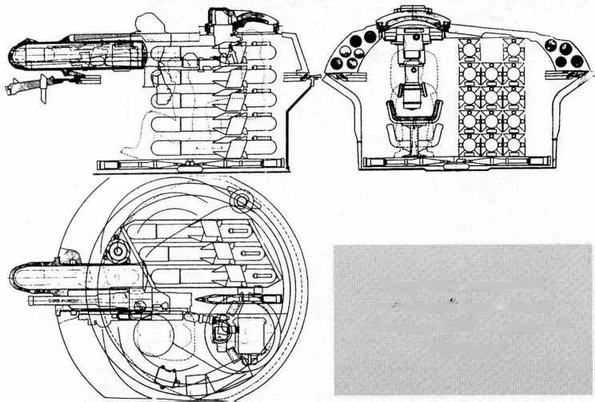

Закрытая пусковая установка комплекса 'Тайфун''

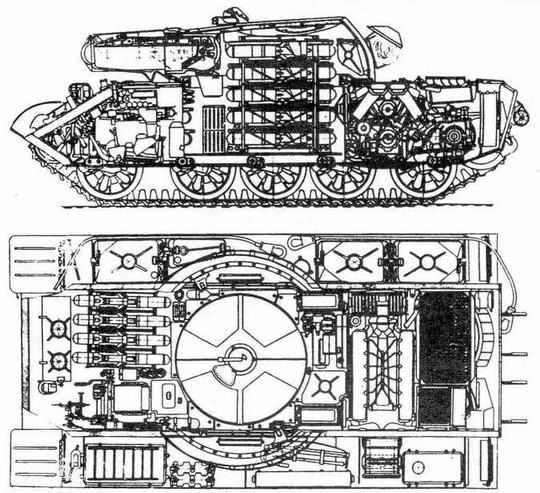

Проект ракетного танка на базе Т-55 с комплексом 'Тайфун''
Состояние проект 1961-1963 годов
Разработчик ВНИИ-100
Производство не изготавливался
Боевая масса, т 36
Длина, мм:
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм 2218
Клиренс, мм 500
Ср. уд. давление на грунт, кг/см2 0,81
Двигатель:
– тип дизель В-55
– максимальная мощность, л.с 580
Запас топлива, л 680+285
Удельная мощность, л.с./т 16,0
Максимальная скорость, км/ч 48
Запас хода, км 4501
Преодолеваемые препятствия:
– крен, град 32
– брод, м 1,4
Бронирование, мм:
– лоб корпуса 100
– лоб башни 160
Средства постановки дымзавес ТДА
Экипаж, чел 4
Вооружение:
Ракетное комплекс "Тайфун": - боекомплект, ракет 10
Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40
Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300
Прицел прибор наведения
Радиостанция Р-113
Танк "объект 167" проектировался в ОКБ-520 завода №183 (главный конструктор Л.Н.Карцев) в рамках создания перспективного танка второго послевоенного поколения. Танк был создан на базе агрегатов танка Т-62, но с новой ходовой частью, элементы которой впервые были применены на опытном танке "объект 140".
Корпус танка сварной, башня литая, в ней установлены пушка и спаренный с ней пулемет. На танке установлен механизм выброса стреляных гильз. Были изготовлены опытные образцы "объект 167" со 100-мм пушкой Д-54; "объект 167Мл" с ПТУР "Малютка" и с газотурбинным двигателем - "объект 167Т". Впоследствии шасси танка послужило основой для серийного основного танка Т-72.

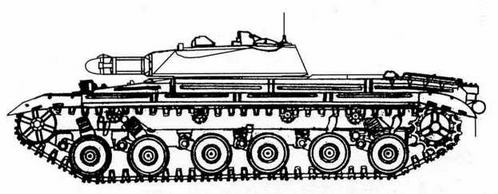

В начале 60-х гг. специалисты ВНИИ-100 предложили создать на базе среднего танка "объект 167" его ракетный вариант с комплексом "Тайфун". Были выполнены проработки
Состояние проект 60х годов
Разработчик ВНИИ-100
Боевая масса, т 36,7
Длина, мм:
– с пушкой вперед 9335
– корпуса 6068
Ширина, мм 3300
Высота по крышу башни, мм 2395
Клиренс, мм 470
Ср. уд. давление на грунт, кг/см2 0,81
Тип двигателя дизель В-26
Максимальная мощность, л.с 700
Удельная мощность, л.с./т 19,07
Максимальная скорость, км/ч 64
Запас хода, км 550
Преодолеваемые препятствия:
– подъем, град 30
– брод, м 1,4
Бронирование, мм (угол наколота, град.):
– лоб корпуса верхняя деталь 100 (60)
– лоб корпуса нижняя деталь 100 (55)
– борт корпуса 80
Средства постановки дымзавес ТДА
Экипаж, чел 4
Вооружение:
Ракетное комплекс "Тайфун" - боекомплект, ракет 10
Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40
Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300
Радиостанция Р-113
Ракетный танк "объект 772" создавался в КБЧТЗ (главный конструктор П.П.Исаков) на базе узлов и агрегатов танка Т-64 по традиционной компоновочной схеме. Для ракеты были разработаны открытая и закрытая пусковые установки. Основной была выбрана закрытая ПУ. Пусковая установка ПТУР 301 -П ракетного комплекса "Тайфун" размещалась во вращающейся башне, состоящей из корпуса и бронирования ПУ. Вес боевого отделения (БО) ракетного танка был больше веса штатного БО на 800-900 кг, вес бронирования ПУ возрос на 450-500 кг, вес корпуса башни на 350-400 кг. В боевом отделении находилось 14 ракет, по три в вертикальном ряду, по специальному транспортеру подававшихся в ПУ. Одна ракета размещалась в бронированном пусковом устройстве. Непосредственно перед выстрелом ракета вместе подвижными элементами ПУ выдвигалась вперед, затем производился запуск ракеты. При хранении в боевом отделении крылья ракеты складывались. В башне тандемно размещались рабочие места двух членов экипажа. В проекте предусматривалась возможность ведения огня из пушки и пулемета командиром машины. Корпус танка сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони.
Работы по ракетному танку "объект 772" не вышли из проектной стадии.

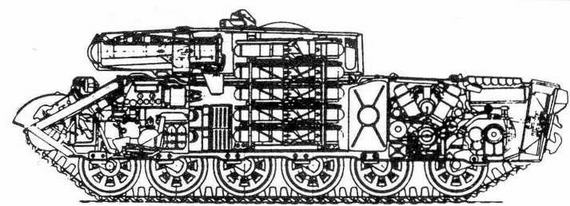

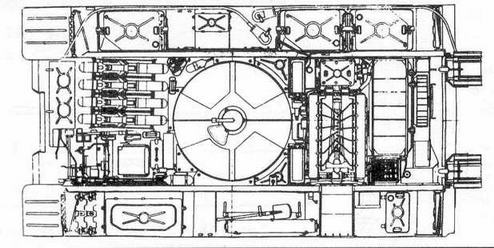

Проект ракетного танка 'объект 772" е комплексом 'Тайфун'

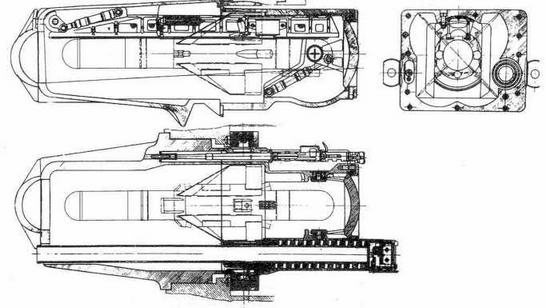

Вариант закрытой пусковом установки "объекта 772" с ракетой "Тайфун"
Состояние эскизный проект 1962 года
Разработчик КБ ЧТЗ
Боевая масса, т 35
