Ракетные танки

Коллектив авторов

– подъем, град 30

– брод, м 1,4

Бронирование, мм: - лоб корпуса 420 (эквивалент)

Средства постановки дымзавес ТДА

Экипаж, чел 3

Вооружение:

Ракетное 152-мм выдвижная ПУ - боекомплект 12 ПТУР и 28 НАРС

Тип пулеметов 7,62-мм ПКТ - боекомплект, патронов 2000

Прицел прибор наведения

Радиостанция Р-123М

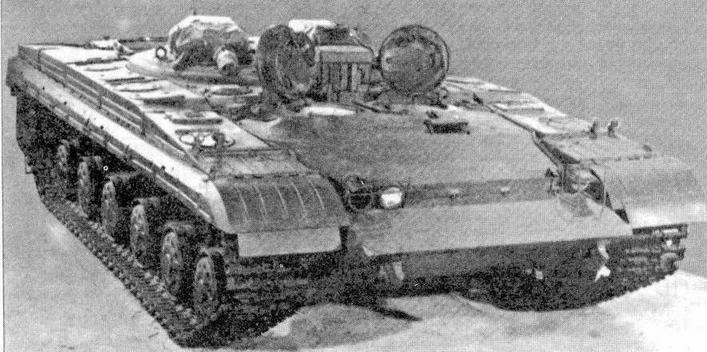

Опытный ракетный танк "объект 287" с комплексом управляемого вооружения "Тайфун"

Разработка комплекса "Тайфун" с ракетой 301-П велась в ОКБ-16, она была задана Постановлением Совета министров СССР от 17 февраля 1961 г.

Для комплекса "Тайфун"

под руководством Ж.Я.Котина в КБ Ленинградского Кировского завода (ЛКЗ) создавался ракетный танк "объект 287" с многослойным бронированием общей толщиной в 250 мм. Он был создан в 1961 г. на базе шасси среднего танка Т-64. Экипаж машины размещался изолировано от боевого отделения. Между боевым отделением и отделением управления была установлена герметичная перегородка. Корпус танка "объект 287" был сварной с комбинированной броневой защитой лобовой части и с противорадиационным подбоем. Машина была без башни с установленной на крыше корпуса вращающейся платформой с основным вооружением - полуавтоматической пусковой установкой для ракет. Стрельба ракетами велась с места и схода, система управления ракетами - радиокомандная. Для ведения стрельбы ракетами на ходу при скорости до 20-30 км/ч ПУ имела стабилизацию в вертикальной плоскости. Управление всем вооружением осуществлялось дистанционно. Заданием на комплекс "Тайфун" было определено, что для попадания в цель требовались 1-2 ракеты. В состав дополнительного вооружения танка входили две 73-мм пушки 2А25 "Молния" (с боекомплектом 16 выстрелов на ствол) и спаренные с ними пулеметы.

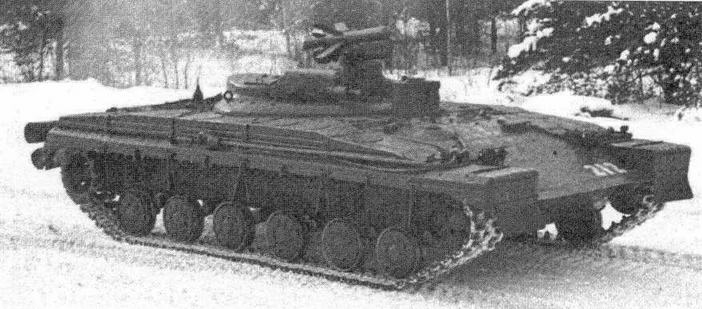

Опытный ракетный танк объект 287" на испытаниях

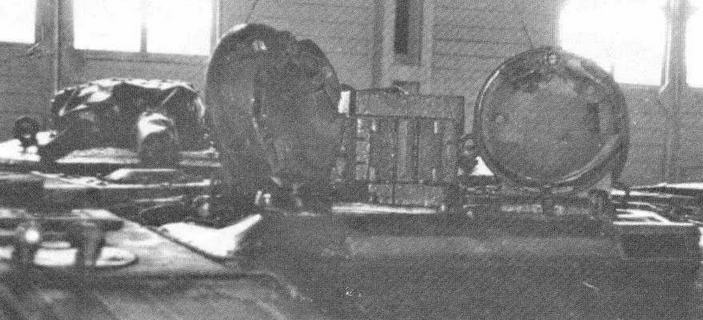

Пушка и пулемет на "объекте 287"

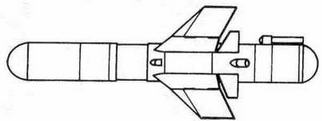

Управляемая ракета 301-П

Основные характеристики комплекса "Тайфун"

Разработчик ОКБ-16 (КБ Точмаш)

Главный констр А. Э.Нудельман

Тип комплекса противотанковый

Состояние испытания проводились

в 1962-1964 годах

Тип ракеты 301-ЩЗМ15)

Танк-носитель объекты "287", "772", 167", варианты танков Т-55, Т-62

Дальность стрельбы, м:

– минимальная 300 (400)

– максимальная днем 3000(4000)

– максимальная ночью 1500

Тип боевой части .. кумулятивно-осколочная

Вес боевой части, кг 6,8-7,0(10)

Вес ВВ, кг 3,9

Система управления ручная с передачей команд по радиолинии, автопилот

Система слежения за целью оптическая

Начальная скорость полета, м/с 150

Среди, скорость полета, м/с 210

Макс, скорость полета, м/с 250

Время полета на максим, дальность, е 17

Скорострельность, выстр./мин 2-5

Длина собранной ракеты, мм 1300-1320

Размах стабилизаторов, мм 480-540

Макс, диаметр корпуса, мм 140

Стартовый вес, кг 34-40,5

Двигатель РДТТ

Бронепробиваемость, мм:

– под углом 90 град 500-600

– под углом 60 град 250

Вероятность попадания в цель..... 0,74

Габариты в транспортном положении, мм 1320x230x230

Для

заряжания 73-мм артиллерийских установок "Молния" с активно-реактивными выстрелами использовался автомат заряжания револьверного типа с восемью выстрелами на пушку.

В 1961 г. КБ ЛКЗ выполнило эскизный проект танка, в 1962 г. издан технический проект и построены опытные образцы. Испытания комплекса проводились с двух танков "объект 287" на Гороховецком полигоне в 1964 г. Из произведенных 45 пусков только 16 были успешными. В конце 1964-го испытания приостановили, а комплекс отправили на завод на доработку. Несколько позже работы по системе "Тайфун" были полностью прекращены. Танк "объект 287" не принят на вооружение из-за низкой надежности и недоведенности комплекса вооружения.

Один из вариантов ракетного танка "объект 287" прорабатывался с 73-мм пушкой "Копье" и ПТУР "Фаланга".

В качестве носителя ракет 301-П комплекса "Тайфун" рассматривались серийные танки Т-55, Т-62 и опытные танки "объект 167" и "объект 772".

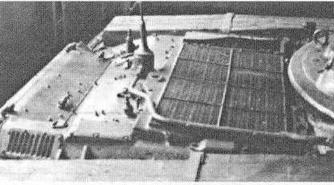

силовое отделение танка "объект 287"

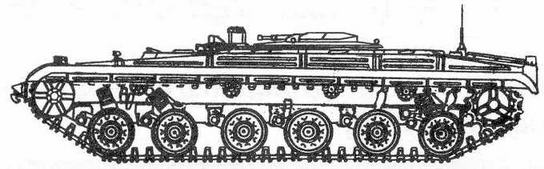

Опытный ракетный танк "объект 287"

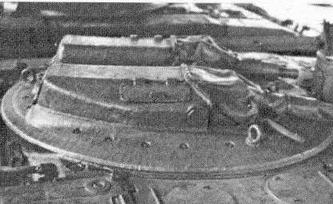

Прибор наведения ракет на "объекте 287" (НИИ БТ, Кубинка)

Основные характеристики ракетного танка "объект 287"

Состояние создан в 1962 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытные образцы

Шасси средний танк Т-64

Боевая масса, т 36,5

Длина корпуса, мм 6124

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см² 0,8

Двигатель:

– тип дизель 5ДТФ

– максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,4

Бронирование, мм:

– лоб корпуса 330

– корпус 250

Средства постановки дымзавес ТДА

Экипаж, чел 2

Радиостанция Р-113

Ракетное вооружение:

Тип ПУ .... стабилизированнная в верт. плос-ти

Тип ракеты ПТУР'Тайфун"

Тип заряжания полуавтоматическое

Боекомплект, ракет 15

Прицел "Клин"

Дополнительное вооружение:

Тип орудия две 73-мм полуавтомат. 2А25 - боекомплект, выстрелов 32

Тип пулеметов два 7,62-мм ПКТ - боекомплект, патронов 3000

Проект ракетного танка с комплексом "Тайфун'' на базе танка Т-62

Вариант модернизации танка Т-62 с установкой на него комплекса управляемого вооружения "Тайфун" был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. Работы по машине были прекращены на стадии проектной проработки.
