Длина корпуса , мм 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1750

Клиренс, мм переменный

Ср. уд. давление на грунт, кг/см2 0,45

Двигатель:

– тип дизель 5ДТФ

– максимальная мощность, л.с 700

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 65

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,4

Бронирование, мм:

– лоб корпуса 200

– лоб башни 400

Средства постановки дымзавес ТДА

Экипаж, чел 4

Ракетное вооружение:

Тип комплекс "Тайфун"

Боекомплект, ракет 15

Дополнительное

вооружение:

Тип орудия 73-мм полуавтомат, пушка - боекомплект, выстрелов 40

Пулемет спаренный 7,62-мм ПКТ Прицел прибор наведения

Радиостанция Р-123

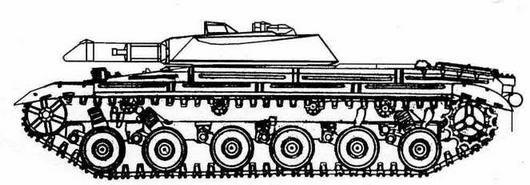

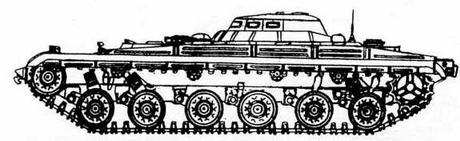

Опытный ракетный танк "объект 288" с газотурбинной установкой

Опытный ракетный танк "объект 288" был спроектирован в ОКБТ ЛКЗ на базе ракетного танка "объект 287" с установкой газотурбинного двигателя, его предполагалось использовать как ракетный танк. В 1963 г. на ЛКЗ был изготовлен опытный образец танка - стенд "объекта 288". Газотурбинный двигатель для танка спроектировали на базе вертолетной силовой установки, созданной ленинградским НПО им. В.Я.Климова. Комплекс вооружения на танк "объект 288" не устанавливался. Машина фактически использовалась для испытаний газотурбинной танковой установки.

Состояние создан в 1963 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытный образец

Боевая масса, т 36,5

Длина корпуса, мм 6225

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см2 0,83

Двигатель:

– тип две газовых турбины ГТД-350

– максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 450-500

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,4

Бронирование (лоб корпуса), мм 330

Экипаж, чел 2

Комплекс управляемого вооружения "Астра"

Разработка комплекса "Астра" была задана Постановлением СМ СССР от 30 марта 1963 г. на конкурсной основе параллельно с ракетным комплексом "Рубин". По результатам рассмотрения проектов обоих комплексов для дальнейшей разработки был рекомендован комплекс "Рубин". Работы по "Астре" были свернуты.

Состояние проект 1963-1964 годов

Разработчик ОКБ-16

Танк-носитель .... на базе шасси танка Т-64 Дальность стрельбы, м:

– днем 3000(4000)

– ночью 1500-2000

Система управления ... полуавтоматическая

по радиолинии

Средняя скорость полета, м/с 500

Макс, диаметр корпуса, мм 152

Бронепробиваемость, мм 250

Проект ракетного танка "объект c комплексом "Лотос"

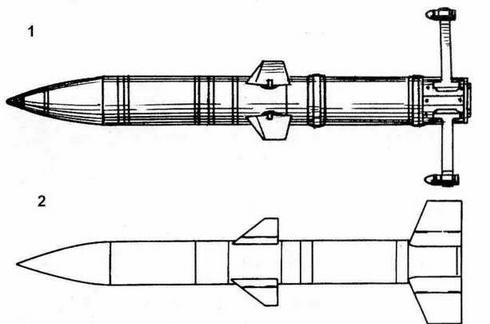

Разработка комплекса "Лотос" началась в ЦКБ-14 в рамках темы 31 по Постановлению СМ СССР от 4 июля 1959 г. В первом варианте ракета имела упругие аэродинамические стабилизаторы, которые в транспортном положении скручивались вокруг корпуса ракеты. При выстреле они разворачивались до размаха в 1 м. На втором варианте ракеты применили складывающиеся стабилизаторы.

Первоначально ракетный комплекс предполагалось установить на тяжелом танке Челябинского тракторного завода, работы по которому были прекращены в 1961 г. В дальнейшем в качестве танка-носителя прорабатывался вариант на базе танка Т-64 ("объект 432").

Проект

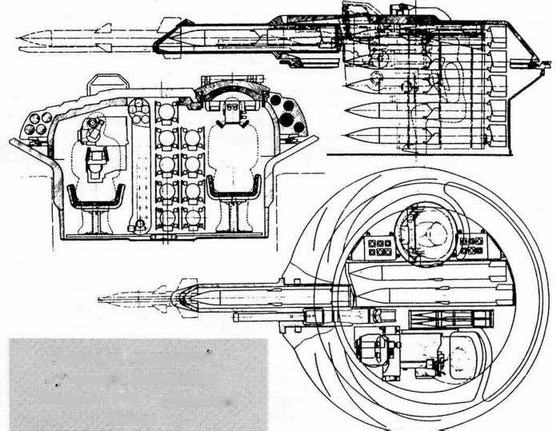

ракетного танка "объект 772" был создан в КБ ЧТЗ (главный конструктор П.П.Исаков) на базе узлов и агрегатов танка Т-64 по обычной компоновочной схеме. Для ракеты комплекса "Лотос", как и для комплекса "Тайфун", были разработаны открытая и закрытая пусковые установки. Основной была выбрана закрытая ПУ. Пусковая установка ПТУР "Лотос" размещалась в поворотной бронированной башне, состоящей из корпуса и бронирования ПУ. Вес боевого отделения (БО) ракетного танка больше веса штатного "объекта 772" на 800-900 кг, в них бронирование пусковой установки добавило 450-500 кг и корпус башни 350-400 кг. В башне находились два члена экипажа. Корпус танка сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони. В боевом отделении размещалось девять ракет в два вертикальных ряда, которые при заряжании по специальному транспортеру подавались в ПУ. Одна ракета находилась в бронированном пусковом устройстве. Перед выстрелом ракета вместе подвижными элементами ПУ подавалась вперед, затем производился старт ракеты. По заданию, вероятность попадания ракеты с первого выстрела составляла 60%.

Испытания ракеты "Лотос" велись на Гороховецком полигоне до 1966 г. с переоборудованного бронетранспортера БТР-60П. Танк "объект 772" не был изготовлен, ракетный комплекс на вооружение не принимался.
