Ракетные танки
Шрифт:
Запас хода, км 600
Запас плавучести, % 10
Бронирование, мм (наклон, град.):
– лоб корпуса (верхний лист) 45 (78)
– лоб корпуса (нижний лист) 60 (55)
– борт корпуса 45
Защита от ОМП ПАЗ
Экипаж, чел 2
Вооружение:
Тип ЙУ орудие - пусковая установка
Прицел телескопический
Стабилизатор вооружения "Циклон"
Боезапас, ракет 20 ТУРС, из них 15 в автомате заряжания Тип пулемета ... 7,62-мм СГМТ, спаренный
Боекомплект, патронов 2000

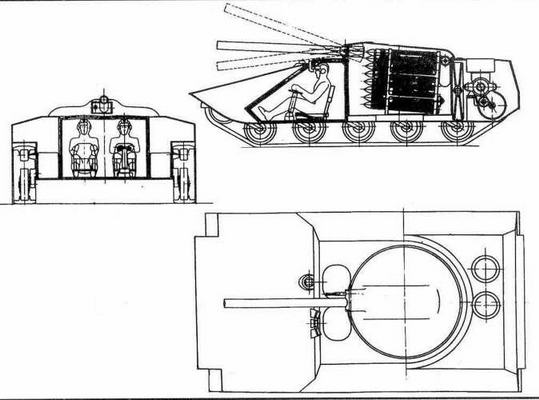

Проект ракетного танка был разработан ВНИИ-100 в 1961 г. на оригинальном шасси. Машина имеет герметичный корпус из катаной брони алюминиевого сплава. Двигатель и трансмиссия размещены в кормовой части корпуса. Орудие - пусковая установка имеет автомат заряжания транспортерного типа с боеукладкой на 15 выстрелов, еще пять выстрелов подается вручную. Стрельба из него велась танковыми управляемыми снарядами (ТУPC). До изготовления ракетного танка дело не дошло.
Состояние проект 1961 года
Разработчик ВНИИ-100
Производство не выпускался
Боевая масса, т 10
Длина, мм
– с пушкой вперед 5400
– корпуса 5400
Ширина, мм 3000
Высота по крышу башни, мм 1730
Клиренс, мм 400
Максимальная скорость, км/ч:
– на грунте 75
– на плаву 8-10
Запас плавучести, % 10
Бронирование противопульное
Защита от ОМП ПАЗ
Экипаж, чел 2
Радиостанция Р-123
Ракетное вооружение:
Тип ПУ орудие - пусковая установка
Прицел телескопический
Стабилизатор вооружения ... типа "Циклон"
Боезапас, ракет 20 ТУРС, из них 15 в
автомате заряжания Дополнительное вооружение:
Тип пулемета ... 7,62-мм СГМТ, спаренный
Боекомплект, патронов 2000

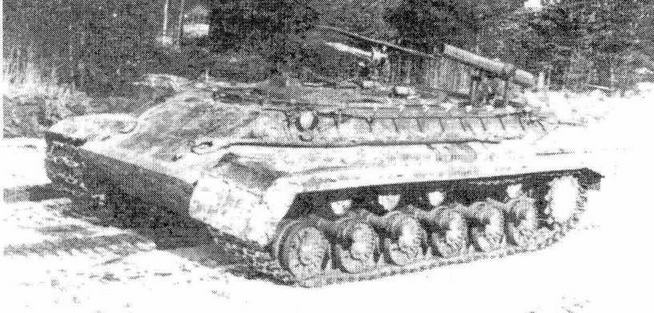

Ракетный танк "объект 282" был спроектирован в ОКБТ Ленинградского Кировского завода (ЛКЗ) на базе узлов и агрегатов тяжелого танка Т-10М. На машине устанавливалось управляемое и неуправляемое ракетное вооружение. Созданный в 1961 г. опытный образец танка прошел заводские, ходовые и полигонные испытания. "Объект 282" на вооружение не принимался.
Основные характеристики управляемого снаряда
Состояние ...работы проводились в 1957-58 гг.
Тип противотанковый, управляемый
Танк-носитель "объект 282"
Дальность стрельбы, м. до 3000
Тип боевой части кумулятивная
Макс, диаметр корпуса, мм 152
Двигатель РДТТ
Состояние создан в 1961 году
Разработчик ОКБТ ЛКЗ
Изготовитель ЛКЗ
Производство опытный образец
Боевая масса, т 51,47
Длина корпуса, мм 7250
Ширина, мм 3380
Высота по крышу
Клиренс, мм 460
Ср. уд. давление на грунт, кг/см2 0,75
Двигатель:
– тип дизель В12-6
– максимальная мощность, л.с 750
Удельная мощность, л.с./т 14,6
Максимальная скорость, км/ч 53
Запас хода, км 300
Преодолеваемые препятствия:
– подъем, град 30
– брод, м 1,5
Бронирование (лоб корпуса), мм 120
Экипаж, чел 3
Вооружение:
Ракетное .... управляемое и неуправляемое
Прицел-прибор наведения
Радиостанция Р-113

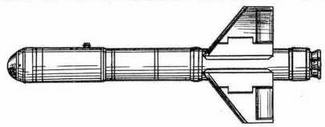

В начале 1960-х гг. ОКБ-16 совместно с ЦКБ-589 начало работы по теме 32, "Глаз", которой задавалось создание противотанковой ракеты с тепловой ГСН. Первоначально в проект закладывалась максимальная дальность стрельбы 1000- 1500 м. Заданием определено, что для попадания в цель требовались 1-2 ракеты.
Разработчик ОКБ-16, ЦКБ-589
Тип комплекса противотанковый
Танк-носитель ....танк с комбинированным вооружением
Состояние..... работы проводились в 1960-х тт.
Дальность стрельбы, м: -максимальная 1000-1500
Тип боевой части кумулятивная
Система управления ..с тепловой ГСН,
оптическая система слежения за целью
Тип ГСН ТГС-2
Органы управления .... аэродинамические рули Максимальная скорость полета, м/с ..... 250
Скорострельность, выстр./мин 1-2
Длина собранной ракеты, мм 1498
Размах крыльев, мм 756
Макс, диаметр корпуса, мм 164
Стартовый вес, кг 43,5-43,8
Двигатель РДТТ
Размеры ракеты в транспортном положении, мм 1498x280x280

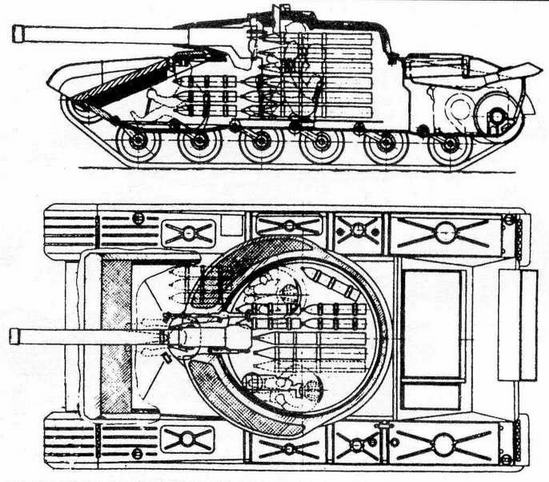

Ракетный танк разработан на базе среднего танка "объект 432" (прототип танка Т-64) с установкой на него ракетного управляемого и неуправляемого вооружения. В ВНИИ-100 в 1962 г. были выполнены проектные проработки.
Состояние проект 1962 года
Разработчик ВНИИ-100
Боевая масса, т 32
Длина, мм:
– с пушкой вперед 6700
– корпуса 5880
Высота по крышу башни, мм 1830
Клиренс, мм 475
Ср. уд. давление на грунт, кг/см 0,76
Тип двигателя дизель 5ДТФ
Максимальная мощность, л.с. 1700
Удельная мощность, л.с./т 21,9
Максимальная скорость, км/ч 65-70
Запас хода, км 500
Преодолеваемые препятствия:
