Бортовой вездеход ЗИС-Э134 (макет № 1) базировался на усиленной лонжеронной раме грузовика ЗИС-151, укороченной сзади на 600 мм, оснащался кабиной от ЗИС-150 и был оборудован верхнеклапанным 6-цилиндровым карбюраторным двигателем ЗИС-120ВК (5,55 л, 130 л.с.), отличавшимся от серийного мотора ЗИС-120 измененными блоком цилиндров и головкой блока, системой впуска и клапанным механизмом. Он работал в блоке с гидротрансформатором от опытного автобуса ЗИС-155А и снабжался вмонтированным в него сцеплением для блокировки и электропневматическим управлением. Механическая 5-ступенчатая коробка передач была заимствована у грузовика ЗИС-150, но имела измененные передаточные отношения. В трансмиссию входили также двухступенчатая раздаточная коробка, две специально разработанные коробки отбора мощности и ведущие мосты от БТР-152В, подвешенные на восьми продольных полуэллиптических рессорах с гидроамортизаторами от ЗИС-151. Два передних моста были управляемыми, два задних получили механическую блокировку дифференциалов. В рулевой механизм был введен гидроусилитель Львовского завода автопогрузчиков, в системе регулирования давления в восьмислойных шинах размером 14,00 – 18 с внешним подводом воздуха применяли детали от амфибии ЗИС-485. Металлическая грузовая платформа с тентом ранее была разработана

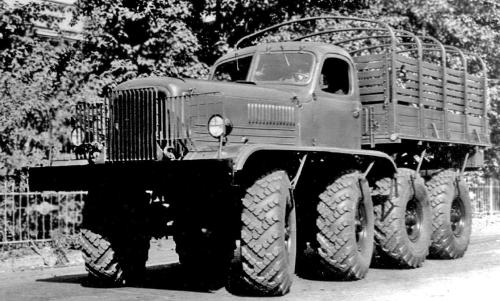

Первый четырехосный 5-тонный армейский грузовик ЗИС-Э134 Макет № 1 (8x8). 1955 год
Колесная база автомобиля представляла собой формулу 1500+1500+1500 мм, означавшую, что расстояние между центрами крайних мостов являлось суммой этих трех цифр, то есть 4500 мм. Колея передних колес составляла 1760 мм, задних – 1742 мм. Габаритные размеры – 6584x2284x2581 мм, высота по тенту – 2996 мм. Дорожный просвет под мостами – 368 мм, радиус поворота – 10,5 м. Снаряженная масса без топлива – 7,0 т, полная – 10 т. В процессе дальнейших испытаний, проходивших в Подмосковье и на полигоне 21 НИИИ до марта 1956 года, автомобиль развивал максимальную скорость 58 км/ч и расходовал в среднем 63,3 л бензина на 100 км. Он преодолевал рвы глубиной до 3 м, канавы шириной 2 м, овраги с крутизной склонов до 40o, болота и водные преграды глубиной 1,5 м и вертикальную стенку высотой до 1 м. По результатам испытаний были выработаны пути дальнейшего совершенствования конструкции машины, в том числе рекомендованы применение бесступенчатой автоматической трансмиссии и самоблокирующихся дифференциалов, а также полная ликвидация подвески.
В начале апреля 1956 года появился второй опытный низкопрофильный 3-местный плавающий автомобиль ЗИС-Э134 Макет № 2 с открытой кабиной и оригинальной формой передка, служивший для поиска оптимальной конструкции и параметров будущей армейской амфибии. С конструктивной точки зрения он был унифицирован с макетом № 1, но фактически являлся новой разработкой. Автомобиль снабжался 120-сильным мотором ЗИС-121А с алюминиевой головкой блока, самоблокирующимися дифференциалами с муфтами свободного хода, двумя гидроусилителями рулевого управления от автобуса ЗИС-127, лебедкой самовытаскивания, шестислойными шинами и металлическим водоизмещающим корпусом, частью которого являлись облицовка кабины и низкобортная грузовая платформа. Для движения на плаву служил водометный движитель от плавающего танка ПТ-76 с поворотной насадкой, выполнявшей роль водяного руля. Впервые на этой машине все колеса были лишены эластичной подвески. Амфибия имела измененную колесную базу (1400+1595+1395 мм), увеличенную колею (1990 – 2000 мм), дорожный просвет под мостами – 343 – 345 мм. Ее полная масса составила 7830 кг. Скорость на суше – до 58 км/ч, на плаву – 6 км/ч. Первые сравнительные испытания автомобиля начались в августе 1956 года, а затем его переделали в новый макет с раздвинутыми в разные стороны передними и задними мостами. Теперь этот вариант считается первым прототипом будущих машин серии 135 со сближенными средними и разнесенными крайними осями.

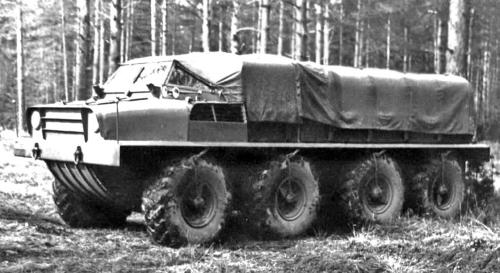

Второй экспериментальный плавающий прототип ЗИС-Э134 Макет № 2 без подвески. 1956 год
ЗИЛ-134
(1957 – 1959 гг.)
Непосредственным развитием первого макетного образца стал опытный бескапотный бортовой артиллерийский тягач ЗИЛ-134, выполненный в соответствии с требованиями Минобороны о создании колесных транспортных средств среднего класса для буксировки прицепных орудийных систем по всем видам дорог и на бездорожье, в связи с чем он неформально носил армейский индекс АТК-6. Первый образец был собран 22 января 1957 года, второй – 4 марта. Автомобиль был предназначен для работы на шоссе с прицепным составом полной массой до 15 т, на грунтовых дорогах – 7,2 т, на местности – 6,0 т или буксировки на аэродромах летательных апаратов со взлетной массой до 70 т. Его главными конструктивными особенностями являлись уникальный 12-цилиндровый бензиновый силовой агрегат, гидромеханическая трансмиссия собственной конструкции, сближенные ведущие мосты с укороченным до 1450 мм расстоянием между ними и одинаковой расширенной колеей (2150 мм), независимая подвеска всех колес и герметизированный корпус с гладким поддоном, позволявший форсировать на плаву небольшие водные преграды только за счет вращения всех колес. В металлическом кузове можно было доставлять до 4 т боеприпасов или восемь человек боевого расчета буксируемой артиллерийской системы.
Специально для тягача ЗИЛ-134 был создан карбюраторный 10,4-литровый двигатель ЗИЛ-Э134 V12 с расчетной мощностью 240 л.с., представлявший собой объединенные в едином блоке цилиндров два опытных мотора ЗИЛ-Э130 V6 для будущего грузовика ЗИЛ-130. На нем впервые нашли применение центробежный фильтр тонкой очистки масла, гидравлические толкатели клапанов, муфта для автоматического включения или отключения вентилятора системы охлаждения, бензоэлектрический предпусковой подогреватель, дополнительный инерционный стартер, радиатор с расширительным бачком и два глушителя. Второй важной новинкой стало применение автоматической трансмиссии, состоявшей из гидротрансформатора с возможностью работы в качестве гидромуфты и планетарной 3-ступенчатой коробки передач с автоматическим управлением. От нее крутящий момент подавался на две двухступенчатые раздаточные коробки, располагавшиеся между двумя передними и задними мостами. Сначала они снабжались механической блокировкой дифференциалов, затем в ходе испытаний их заменяли на несколько пробных видов самоблокирующихся дифференциалов. Впрочем, неразрезных мостов в этой машине вообще не было, а все колеса с одноступенчатыми редукторами имели индивидуальную независимую рычажно-торсионную подвеску с телескопическими гидроамортизаторами с ходом 220 мм. При работе со спецнадстройками предусматривалась блокировка подвески. Две пары передних управляемых колес оборудовали шариковыми шарнирами равных угловых скоростей «Рцеппа». На тягаче стояли герметизированные барабанные

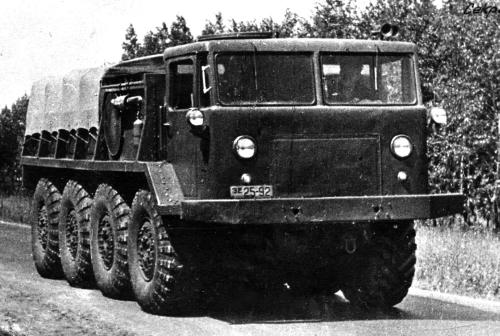

Бескапотный артиллерийский тягач ЗИЛ-134 (АТК-6) с 240-сильным мотором V12. 1957 год
Испытания ЗИЛ-134 продолжались до мая 1958 года, причем на полигоне в Бронницах они проходили одновременно с тягачами Минского автозавода, также оборудованными автоматическими трансмиссиями. Главными конструктивными недостатками московских машин являлись сырой двигатель, обычно работавший только на десяти цилиндрах и развивавший не более 200 л.с., малый КПД, сложность трансмиссии и недостаточная герметичность корпуса. Тем не менее их проходимость находилась на уровне гусеничных машин, но, несмотря на неоспоримые достоинства независимой подвески, от нее было решено полностью отказаться. В целом по результатам испытаний на шоссе, в условиях бездорожья и на полигоне одиночный тягач ЗИЛ-134 показал максимальную скорость 60 км/ч, с прицепом – 51 км/ч, на плаву – 1 – 2 км/ч. Он преодолевал рвы и траншеи шириной 1,5 м, подъем крутизной до 40o и боковой крен в 20o, снежную целину глубиной 1,2 м и 1,5-метровый брод (до момента всплытия). Расход топлива в разных режимах находился в пределах 93 – 162 л на 100 км. Для работы на крупных аэродромах в целях повышения тягово-сцепных качеств в его кузов загружали балласт массой до 7 т, при этом полная масса аэродромного варианта ЗИЛ-134А возрастала до 17,2 т. Он мог буксировать пассажирский самолет Ту-104 не только по сухой бетонке, но и на обледеневшей поверхности.
По результатам сравнительных испытаний военные отдали предпочтение более мощным и простым минским тягачами классической конструкции. С появлением в конце 1958 года четырехосной амфибии ЗИЛ-135 и после принятия решения об использовании ее под монтаж ракетных систем «Луна» в январе 1959-го работы по проекту ЗИЛ-134 и сборка третьего прототипа были остановлены.
ЗИЛ-135/135Б/135Б2
(1958 – 1962 гг.)
По результатам испытаний первых макетных машин Грачев пришел к выводу о необходимости срочной переориентации с традиционной схемы с равномерным расположением мостов на более эффективную и практичную, с его точки зрения, компоновку четырехосного автомобиля со сближенными средними и равноудаленными от них крайними ведущими мостами. При этом проблема с самоблокирующимися дифференциалами автоматически разрешалась путем перехода на двухмоторную схему с двумя параллельными бортовыми потоками мощности и индивидуальными приводами каждого колеса, где потребность в каких-либо дифференциалах вообще отпадала. Заодно Грачев лишил свои новые машины даже намека на подвеску, но сохранил приверженность автоматической трансмиссии. Со временем такая схема стала основой грачевской школы создания колесных вездеходов. А проблему нездоровой конкуренции с классическими сухопутными тягачами МАЗ Грачев решил еще более элегантным способом – он перешел на проектирование четырехосных амфибий. Первым воплощением всех этих идей стал плавающий автомобиль-транспортер ЗИЛ-135, возглавивший самую обширную 135-ю гамму четырехосных военных машин московского СКБ.
3 октября 1958 года первой в этой серии появилась многоцелевая 5-тонная амфибия ЗИЛ-135 (8x8) или транспортно-десантный плавающий автомобиль с колесной базой 5500 мм (2000+1500+2000 мм) и стальным обтекаемым корпусом, которому первоначально был присвоен индекс ЗИЛ-137. За закрытой 2-местной кабиной размещались два бензиновых двигателя ЗИЛ-120ВК мощностью по 130 л.с. В состав каждой бортовой трансмиссии входили комплексный гидротрансформатор от легкового автомобиля ЗИЛ-111 с автоматическим переходом в режим гидромуфты, двухступенчатый шестеренчатый демультипликатор, планетарная 3-ступенчатая коробка передач, одноступенчатая раздаточная, четыре конических бортовых передачи с карданными приводами и четыре колесных редуктора, размещавшихся в картерах на раме машины. Для синхронизации работы обеих трансмиссий имелся специальный клапан одновременного управления коробками передач. В рулевой механизм были встроены два гидроусилителя, поворачивавшие передние и задние пары колес в разные стороны на один и тот же угол, что обеспечивало их перекатывание по одной колее и сокращение потерь на прокладывание собственного пути на грунте. В набор стандартного оборудования входили централизованная система регулирования давления воздуха в шинах размером 16,00 – 20, два водометных движителя, четыре топливных бака по 150 л и экранированное 12-вольтное электрооборудование. Отсутствие подвески позволило сделать амфибию на 250 мм ниже тягача ЗИЛ-134, повысив ее устойчивость и маскировочные качества.

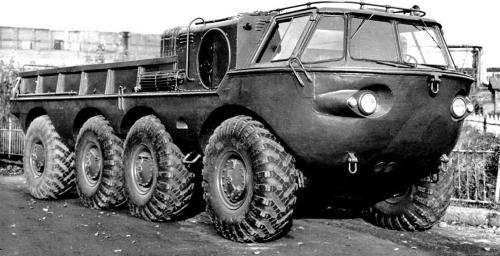

Плавающий автомобиль ЗИЛ-135 с двумя двигателями по 130 л.с. и сварным корпусом. 1958 год
Главной особенностью ЗИЛ-135 являлся округлый сварной цельнометаллический водоизмещающий корпус с гладким днищем, колесными нишами и выемками для фар, сваренный из профилированных продольных балок, поперечин, шпангоутов и обшитый снаружи стальными листами. В его носовой части помещалась закрытая 2-местная кабина с отопителем, люком в крыше и герметизированными лобовыми стеклами с обогревом, двумя угловыми и боковыми раздвижными окнами. В ее тыльной части находилась дверь для прохода в моторный отсек и на грузовую платформу с тентом, в которой имелась также собственная задняя двухстворчатая дверь. В кузове длиной 5,5 м размещались две или три продольные скамейки для доставки 20 – 30 человек десанта. В дополнительную комплектацию входили водооткачивающий насос, рация, прибор ночного видения, шанцевый инструмент.
