Габаритные размеры автомобиля составили 8575x2705x2460 мм, колея всех мостов – 2150 мм, дорожный просвет – 500 мм. Радиус поворота – 11,5 м. Снаряженная масса – 9,5 т, полная – 15,0 т. Максимальная скорость по шоссе – 55 км/ч, на плаву – 10 км/ч. Контрольный расход топлива – 120 л на 100 км. На первых заводских испытаниях машина преодолевала рвы шириной 2,5 м, но на скоростях от 17 до 35 км/ч проявляла склонность к галопированию.
Оригинальная амфибия ЗИЛ-135, полностью разработанная и построенная в СССР, стала одним из высших, но секретных достижений отечественного автомобилестроения. Уже в ноябре 1958 года ее представили руководителям и членам Советского правительства – Н. С. Хрущеву, А. П. Кириленко, Л. И. Брежневу, Г. М. Маленкову и другим. Она действительно появилась вовремя. К тому моменту военные безуспешно пытались найти быстроходную и более простую замену гусеничным машинам для размещения самоходных пусковых установок (СПУ) тактического ракетного комплекса (ТРК) 2К6 «Луна». В первоначальном исполнении он базировался на шасси плавающего танка ПТ-76 и предназначался для запуска осколочно-фугасной ракеты ЗР-9 или модели ЗР-10 с ядерной боеголовкой. Перенос комплекса на колесную амфибию считался наиболее удачным и абсолютно естественным решением, так как позволял повысить мобильность и долговечность всей системы, сократить расходы на обслуживание, а более плавный колесный ход давал дополнительные гарантии при транспортировке капризной ядерной боевой части, но об устойчивости машины на плаву Грачев просто не подумал. В январе 1959 года на заводе было решено
Пусковая установка 2П21 (Бр-226-II) ракетного комплекса 2К6 «Луна» на шасси ЗИЛ-135. 1959 год
С 29 октября по 10 декабря 1959 года были собраны три опытные амфибии ЗИЛ-135Б (по своей традиции Грачев индекс А опускал), специально рассчитанные на монтаж СПУ «Луна». В отличие от модели 135 на них монтировали два 110-сильных мотора ЗИЛ-123Ф, уже опробованных на бронетранспортерах и оснащенных усиленной системой охлаждения и предпусковыми подогревателями. Кроме того, база передней и задней пары колес возросла на 200 мм (до 2200 мм), что привело к повышению плавности хода и небольшому удлинению кузова, габаритной длины машины – до 9,0 м и радиуса поворота – до 12 м. Автомобили поступили в Бронницы на испытания, но к тому времени надобность в них уже отпала: непозволительная и крайне опасная неустойчивость ракетной системы на плаву предопределила их дальнейшую судьбу. Работы по амфибии были прекращены «как по устаревшему образцу» и затем переориентированы на аналогичные специально доработанные для ракетных нужд сухопутные шасси ЗИЛ-135Е и 135Л. В ходе этих работ появились новые стеклопластиковые кабины, поэтому было решено при участии специалистов МВТУ имени Н. Э. Баумана в опытном порядке использовать пластик и для создания водоизмещающих корпусов плавающих машин. Единственная «пластмассовая» амфибия ЗИЛ-135Б2 была собрана в июле 1962 года на одном из прежних шасси ЗИЛ-135Б. Она носила второй неофициальный индекс ЗИЛ-135БП и снабжалась упрощенным более обтекаемым корпусом с улучшенными гидродинамическими свойствами. Ее успешные испытания подтвердили возможность создания столь крупных пластиковых корпусов, но к тому времени подобные военные амфибии тоже оказались невостребованными: их уже заменяли специальные плавающие машины со стальными корпусными шасси.

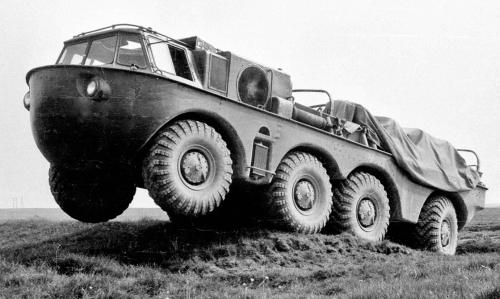

Удлиненная амфибия ЗИЛ-135Б с двумя бензиновыми агрегатами по 110 л.с. 1959 год
ЗИЛ-135Е
(1960 – 1962 гг.)
Следующий малоизвестный 8-тонный автомобиль-шасси ЗИЛ-135Е являлся первой переходной моделью от амфибии ЗИЛ-135 к обширной сухопутной серии 135 с принципиально новой компоновкой. Он был выполнен по требованиям Главного артиллерийского управления (ГАУ) Министерства обороны СССР и вобрал в себя большинство идей и конструктивных решений своих предшественников, став родоначальником всех последующих типов машин. Два опытных образца ЗИЛ-135Е были собраны 4 и 21 апреля 1960 года и 23 июня одновременно с машиной ЗИЛ-135К представлены председателю Совета Министров СССР Н. С. Хрущеву. По механическим узлам они имели максимальную унификацию с плавающими машинами ЗИЛ-135, но вместо бортового кузова на них осталась только открытая рама, а расстояние между средними и крайними осями возросло до 2400 мм. Новые шасси также оборудовали двумя силовыми агрегатами и автоматической бортовой трансмиссией, а главными новинками стали бензиновый двигатель ЗИЛ-375Я и бескаркасная стеклопластиковая кабина, а также базировавшаяся на них первая сухопутная колесная ракетная система «Луна».
Проектирование автомобиля ЗИЛ-135Е проводилось в СКБ с июля 1959 года, когда плавающее шасси ЗИЛ-135 с пусковой установкой потерпело полный провал. Сухопутный ЗИЛ-135E получил усиленную сварную раму с двумя стальными лонжеронами швеллерного профиля, четырьмя поперечинами, диагональными двутавровыми раскосами и ребрами жесткости. При отсутствии какого-либо корпуса, водометов и увеличении колесной базы машина имела открытую по всей длине раму с монтажной высотой около 1 м для установки специзделий, а упразднение подвески способствовало повышению боковой устойчивости. На этом автомобиле впервые начали устанавливать смещенную вперед 3-местную стеклопластиковую кабину характерной и хорошо известной обтекаемой формы без металлического каркаса, склеенную эпоксидной смолой из 11 пластиковых панелей и имевшую внутри ряд стальных крепежных деталей. Необходимую жесткость и повышенные звуко– и термоизоляционные качества обеспечивали пенополиуретановые уплотнители в полостях между панелями. На ее передней внешней стенке имелись три неглубокие выштамповки для размещения световых приборов и имитации решетки радиатора, под ними располагался полукруглый бампер, а для предохранения окон на коротком полукапоте и на крыше крепили специальные щиты. Из пластика собирали также вмонтированные в заднюю часть кабины два топливных бака вместимостью по 340 л, облицовку моторного отсека с боковыми вентиляционными окнами и надколесные крылья. Главным достоинством стеклопластика была стойкость к воздействию пламени, высоких температур и давления выхлопных газов, возникавших при запуске ракеты: он не деформировался, а просто прогибался и затем возвращался в первоначальную форму. Кроме того, пластиковые детали не боялись коррозии и облегчали ремонт. Для дополнительной защиты экипажа все окна снабжались съемными наружными броневыми экранами. В целом все вместе синтетические элементы обеспечивали некоторое сокращение массы автомобиля, однако стеклопластиковая кабина все-таки весила на 90 кг больше, чем цельнометаллическая 4-местная от уже выпускавшегося тягача МАЗ-537.

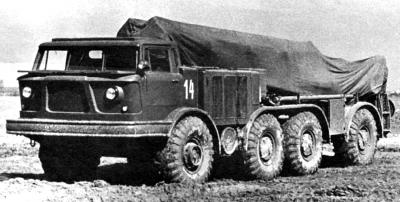

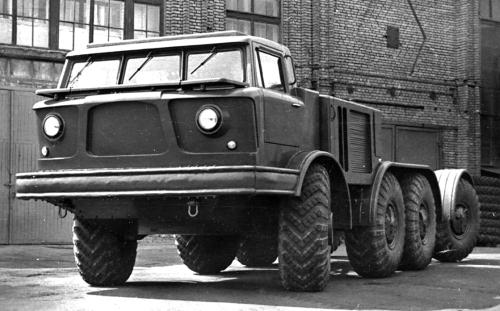

Шасси ЗИЛ-135Е с автоматической трансмиссией и новой пластиковой кабиной. 1960 год
Единственной новинкой в механической части ЗИЛ-135Е стали два опытных 180-сильных двигателя ЗИЛ-375Я с расположенными с обеих сторон моторного отсека радиаторами
10 мая 1960 года оба шасси прибыли на завод «Баррикады». В начале сентября на них смонтировали две СПУ 2П21 (Бр-226-II) тактической системы «Луна» для пуска осколочно-фугасных ракет ЗР-9 – первая с артиллерийской частью С-123А и вторая с направляющими из трубных опор конструкции А. А. Шабанова. Снаряженная масса первой системы составила 14 050 кг, боевая с полной заправкой и готовой к пуску ракетой – 16,3 т. Затем обе СПУ были представлены военному руководству в Москве и в Бронницах, прошли цикл стрельб, доводок и различных испытаний. Они проводились до марта 1962 года на шоссе, грунтовых дорогах, на полигоне 21 НИИИ, в песках и на болотистой местности. Машина достаточно легко форсировала инженерные преграды, преодолевала броды и болота глубиной 1,0 – 1,2 м, но при ее выходе на шоссе военные впервые осознали реальный смысл странного термина «галопирование». Оно спонтанно возникало на скоростях 22 – 28 км/ч и свыше 55 км/ч, заставив ограничивать скорость передвижения СПУ по грунтовым трассам величиной 40 км/ч и на шоссе – 55 км/ч. Окончательный вывод оказался слишком категоричным: «Автомобиль ЗИЛ-135Е не может быть рекомендован для вооружения СА». Главными недостатками являлись отсутствие подвески, снижавшее скоростные качества и вызывавшее галопирование, сложность двухмоторной схемы, недостаточная надежность агрегатов, трудоемкость обслуживания, повышенная на 920 кг масса, малая грузоподъемность, высокий расход топлива, в 2 – 3 раза превышавший этот показатель серийных армейских грузовиков, и заниженная скорость движения на шоссе, не достигавшая военных требований о максимуме в 75 – 80 км/ч. Из двух артиллерийских систем был выбран вариант С-123А с условием доработки.

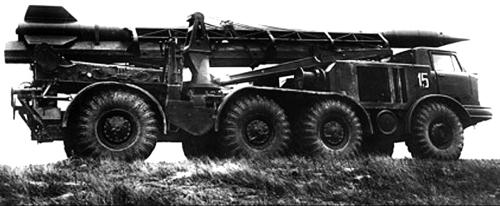

ЗИЛ-135Е с пусковой установкой 2П21 «Луна» и артиллерийской частью С-123А. 1960 год

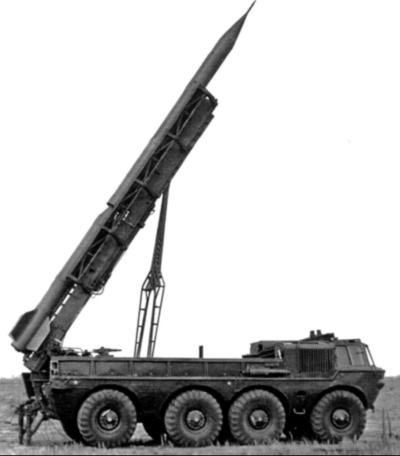

Пусковая установка 2П21 комплекса «Луна» с направляющими конструкции Шабанова. 1960 год
Вообще Минобороны вынашивало далеко идущие планы применения этого шасси. В 1960 году на нем предполагалось монтировать пусковую установку Бр-217 зенитно-ракетного комплекса «Марс» с артиллерийской частью С-122А и ракетами ЗР-1 с дальностью стрельбы 10 км, а также устанавливать тактическую систему «Онега» с ракетой 3М1 с дальностью полета 50 – 70 км. Из-за заложенных в конструкцию автомобиля существенных недостатков этим задумкам не было суждено сбыться. Впрочем, уже на первом этапе испытаний автомобилей ЗИЛ-135Е Грачев приступил к разработке нового ракетного шасси ЗИЛ-135Л с подвеской, но между ними стояла еще одна знаковая машина ЗИЛ-135К, сыгравшая не менее важную роль в создании советских ракетных комплексов.
ЗИЛ-135К/135М
(1960 – 1962 гг.)
Параллельно с созданием автомобиля ЗИЛ-135Е Грачев работал над новым длиннобазным шасси ЗИЛ-135К грузоподъемностью 10,5 т, также не имевшим подвески, но выполнявшим важное целевое предназначение – установка 12-метровых транспортно-пусковых контейнеров (ТПК) с мощными высокоточными крылатыми ракетами С-5, разработанными в 1958 – 1959 годах в ОКБ-52 под руководством конструктора В. М. Челомея. Первое шасси ЗИЛ-135К собрали 18 мая 1960 года. В отличие от предыдущих автомобилей, его концепция, проходимость и маневренность были продиктованы заданием по размещению конкретного ракетного комплекса, не рассчитанного на дальние переезды по шоссе или работу на местности. Общие требования к нему были выработаны с военным заказчиком и субпоставщиками еще в декабре 1959 года, а общая конструкция определилась в январе 1960 года. Ведущим конструктором по теме 135К был назначен Ю. В. Балашов.
Главной особенностью автомобиля ЗИЛ-135К являлась особо длинная колесная база в 7,6 м, а также высокая угловатая кабина, перенесенная на передний свес рамы, установленная над моторным отсеком и со временем ставшая еще одной «визитной карточкой» первых разработок СКБ ЗИЛ и последовавших за ними брянских спецшасси. В остальном новая машина мало чем отличалась от только что построенных шасси ЗИЛ-135Е. В ее моторном отсеке под кабиной также стояли два 180-сильных двигателя ЗИЛ-375Я с двумя предпусковыми подогревателями П-100, работавшие с автоматической 3-ступенчатой коробкой передач и бортовой трансмиссией, а все конструктивные изменения были связаны с выдающейся длиной машины. При этом основные агрегаты уже не составляли единого силового блока, а монтировались раздельно и были разнесены вдоль всей рамы – от выдвинутых далеко вперед двигателей до колес последнего четвертого моста, соединенных между собой системой карданных валов. Они связывали оба мотора со своими гидромеханическими трансмиссиями с демультипликаторами, а затем с горизонтальными раздаточными коробками, от которых крутящий момент далее передавался карданами на угловые редукторы двух пар передних колес и двух задних, оснащенных собственными встроенными в ступицы редукторами. Кроме того, обе «раздатки» снабжались отбором мощности для привода двух электрогенераторов и гидронасоса. Особо прочная рама была сварена из швеллерных лонжеронов, двух передних балок и десяти поперечин двутаврового профиля. Для управления передними и задними колесами служила достаточно сложная и длинная система тяг и рычагов с гидроусилителями. Общая конструкция тормозной системы не изменилась, но фактически стала двухконтурной с раздельным приводом двух пар передних и задних колесных барабанных тормозов. Шасси было оборудовано регулированием давления воздуха в шинах, бездисковыми колесами и 10-слойными шинами прежнего размера (16,00 – 20), герметизированным экранированным электрооборудованием напряжением 12 В и одним баком на 560 л бензина.

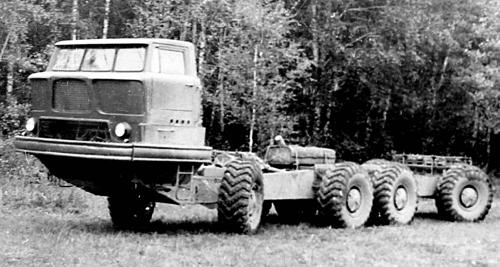

Прототип длиннобазного шасси ЗИЛ-135К с пластиковой кабиной над двигателем. 1960 год
Первый вариант автомобиля ЗИЛ-135К получил пластиковую кабину от ЗИЛ-135Е, которая была смонтирована над моторным отсеком, защищенным снизу округлым алюминиевым поддоном. С апреля 1961 года применялась новая упрощенная 3-местная стеклопластиковая кабина с плоской передней панелью и двумя парами фар, откидным предохранительным щитом на крыше, треугольными угловыми окнами и обратным наклоном трех лобовых стекол – для исключения их демаскирующего бликования. В распоряжении водителя имелось регулируемое сиденье, двое сопровождающих размещались на одном расширенном пассажирском месте. Кабина снабжалась двумя жидкостными отопителями и обдувом лобовых стекол. В систему вентиляции свежий воздух поступал через дверные окна и люки в наклонной части пола, а для подачи его в системы питания двигателей служили воздухозаборники под дверями и в задней части кабины.
