Секретные автомобили Советской армии

Кочнев Евгений

Создание четырехосных автомобилей МАЗ первого поколения напрямую связано с деятельностью главного конструктора СКБ-1 Б. Л. Шапошника, который никогда не раскрывал истоки своего творчества. Считается, что в основе его первых работ лежало трофейное шасси немецкого бронеавтомобиля «Бюссинг-НАГ ARK» (Bussing-NAG), после тщательного изучения которого появились идеи о применении 12-цилиндрового V-образного дизельного двигателя, блокируемых дифференциалов в трансмиссии, индивидуальной независимой подвески и сварного несущего основания вместо обычной лонжеронной рамы. Источниками более свежих компоновочных и общих конструктивных решений, по всей видимости, послужили секретные разработки Детройтского арсенала (США), где в 1950 году построили четырехосные армейские автомобили Т-57 и Т-58 грузоподъемностью 10 и 12 т, оборудованные 540-сильным дизелем и странным образом даже внешне похожие на будущие тягачи МАЗ серии 535/537. Такая преемственность позволила не тратить драгоценного времени и огромных финансовых средств на самостоятельные конструктивные изыски, изготовление и долгие испытания многочисленных уникальных прототипов, а буквально на пустом месте в кратчайшие сроки из отечественных агрегатов и узлов создать собственные достаточно совершенные и отлаженные опытные машины. В скором времени они были поставлены на серийное производство, а их потомки выпускаются до настоящего времени.

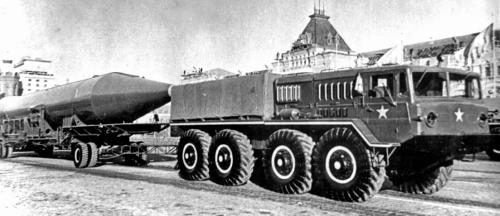

Первая

серийная четырехосная машина СКБ-1 – балластный тягач МАЗ-535 с ракетой Р-14

Все военные автомобили МАЗ первого поколения имели классическую для такой техники компоновку с двумя сближенными передними и задними ведущими мостами с односкатными колесами, объединенными в две тележки. Передние четыре колеса являлись управляемыми. Металлическая 4-местная двухрядная кабина была вынесена на передний свес рамы. В расположенном за ней моторном отсеке размещался наиболее совершенный на тот момент быстроходный бескомпрессорный четырехтактный дизельный двигатель Д-12А V12 жидкостного охлаждения рабочим объемом 38 880 см3, являвшийся транспортной модификацией известного танкового мотора В-2, история которого началась еще в далеком 1933 году. Его изготовлением занимался Барнаульский завод «Трансмаш». Двигатель снабжался непосредственным впрыском топлива, двумя верхними распределительными валами в каждом блоке, четырьмя клапанами на каждый цилиндр, циркуляционной системой смазки с сухим алюминиевым картером и закрытой принудительной системой охлаждения, был отрегулирован на разные мощности и в различных версиях весил до 1550 кг. Важнейшими отечественными достижениями на этих автомобилях стали первая в СССР гидромеханическая трансмиссия, дифференциальная схема силового привода с самоблокирующимися дифференциалами и независимая торсионная подвеска всех колес, которые все вместе обеспечивали автоматизированное переключение передач, постоянное и надежное сцепление каждого ведущего колеса с грунтом, высокий дорожный просвет и соответственно высокую проходимость на всех видах грунтов и местности. К этим передовым решениям следует добавить оригинальную раму корытообразной формы с встроенными лонжеронами, гидроусилитель рулевого механизма и централизованную систему регулирования внутреннего давления во всех шинах, которые в то время тоже считались новинками. В отличие от разработок СКБ ЗИЛ, мощные и солидные дизельные машины МАЗ-535/537 с увеличенной периодичностью технического обслуживания представляли собой более простые и экономичные одномоторные автомобили без бортовых трансмиссий и длинных рулевых тяг на задние колеса. Они не обладали свойственным машинам ЗИЛ-135 эффектом галопирования, а высокий запас живучести возмещался повышенным качеством материалов и тщательностью сборки. Однако в их трансмиссию тоже входили весьма сложные и тяжелые агрегаты – дифференциалы, многочисленные редукторы и карданные валы, создававшие вдвое увеличенную собственную массу и столь же высокую трудоемкость обслуживания, однако на практике эта схема оказалась наиболее прочной, надежной и жизнеспособной.

В Минске тягачи серий 535 и 537 выпускали очень недолго. Уже в начале 1960-х их производство перевели на Курганский завод колесных тягачей (КЗКТ), где вскоре развернулось серийное изготовление модели МАЗ-537 в нескольких версиях, давших обширное потомство. Тем временем Минский автозавод перешел на серийный выпуск новых специальных четырехосных шасси МАЗ-543, надолго ставших основой всей последующей программы и заслуживших при жизни самую громкую славу.

МАЗ-535

(1956 – 1961/1964 гг.)

Эта эпохальная машина передовой конструкции стала первым в СССР многоосным многоцелевым военным транспортным средством высокой проходимости с автоматической трансмиссией и колесной формулой 8x8, заложившим основу большинства последовавших за ним четырехосных полноприводных автомобилей и специальных шасси повышенной грузоподъемности. Официально МАЗ-535 считался артиллерийским балластным тягачом грузоподъемностью 7 т для буксировки орудийных систем массой до 10 т и работы в составе автопоездов, весивших с полной нагрузкой до 75,4 т. Первые два прототипа были собраны в мае и июне 1956 года в помещениях ЦОП. Появление этой принципиально новой машины считалось скрытой от посторонних глаз своего рода «секретной научно-технической революцией» в отечественном автомобилестроении, предопределившей первое практическое применение на тяжелых военных машинах самых прогрессивных конструктивных решений. К ним в первую очередь относились автоматическая гидромеханическая трансмиссия, полностью дифференциальный привод и независимая подвеска всех колес, а также система подкачки шин, гидроусилитель рулевого механизма и ряд других узлов, до тех пор не имевших в СССР широкого применения. Об этом необычном во всех отношениях автомобиле вспоминает военный водитель-испытатель М. А. Хохлов: «Моей первой многоосной машиной был МАЗ-535. Сначала было страшно на него садиться: громадные размеры, сверхмощный дизель, а всего необычнее – управление. Еще бы: педали сцепления нет, рычага коробки передач тоже нет. Есть лишь педали газа и тормоза. Трудно, а осваивать машину надо. Постепенно привыкал, а со временем управлять минскими тягачами стало легче, чем обычными автомобилями».

Тягач МАЗ-535 имел классическую компоновку с постоянным приводом всех восьми ведущих колес, центральным расположением моторного отсека, передней 2-дверной кабиной с люком в крыше и задним низкобортным металлическим кузовом с тентом для боевого расчета буксируемого орудия, боекомплекта или балласта. На нем впервые появился 39-литровый дизельный двигатель Д12А-375 V12, отрегулированный на мощность 375 л.с. и оборудованный двухступенчатой системой фильтрации воздуха. При окружающей температуре – 40 oС мощный танковый предпусковой подогреватель мог разогреть охлаждающую жидкость до 80o в течение 15 минут. Дублированная система запуска включала штатный электростартер мощностью 15 л.с. и 10-литровые пневматические баллоны со сжатым до 150 атмосфер воздухом, причем для облегчения проворачивания коленчатого вала специальный механизм отсоединял силовой агрегат от остальных узлов трансмиссии. По образцу танков и гусеничных вездеходов в систему смазки был введен подкачивающий масляный насос, создававший в ней избыточное давление перед запуском. Автоматически регулировать температуру в системе охлаждения позволяли вентиляторы боковых радиаторов со встроенными электромагнитными муфтами.

Принципиально новую трансмиссию собственной конструкции составляли комплексный одноступенчатый гидротрансформатор, планетарная 3-ступенчатая коробка передач с золотниковым механизмом включения дисковых фрикционных муфт разных ступеней, двухступенчатая раздаточная, несколько промежуточных редукторов, набор из семи дифференциалов,

разнесенные главные передачи, система из 16 карданных валов и еще восемь планетарных колесных редукторов. На выходном валу двигателя стоял специальный однорядный редуктор (повышающая или согласующая передача), служивший для увеличения числа оборотов входного вала гидротрансформатора, а также для привода вентиляторов, пневматического компрессора и гидронасоса. Главной новинкой являлся бесступенчатый четырехколесный гидротрансформатор, обеспечивавший плавное изменение крутящего момента в зависимости от дорожных условий без прерывания потока мощности на колеса, позволявший сглаживать удары на двигатель, повышавший срок его службы и предотвращавший останову мотора при перегрузках. На повышенных режимах для сокращения внутренних потерь в гидротрансформаторе имелся механизм отключения (блокировки), переводивший его в режим гидромуфты. Дистанционное управление планетарной коробкой передач производилось из кабины водителя рычагом с правой стороны рулевой колонки, имевшим пять положений (три передачи вперед, задний ход и «нейтраль»). В раздаточной коробке с пневматическим управлением помещался дифференциал с принудительной блокировкой. На передней и задней тележках стояли межтележечные самоблокирующиеся дифференциалы, а между колесами каждого моста – самоблокирующиеся межколесные: передние – повышенного трения с фрикционными муфтами, задние – с зубчатыми муфтами свободного хода. От жестко закрепленных на раме главных передач привод каждого колеса осуществлялся качающими карданными валами. В независимую подвеску передних управляемых колес на двойных поперечных рычагах и продольных торсионах были введены гидроамортизаторы двойного действия, а в их приводе применялись более совершенные шариковые шарниры равных угловых скоростей «Бендикс-Вейсс» (Bendix-Weiss). Однопроводная пневмогидравлическая тормозная система воздействовала на барабанные механизмы всех колес, в раздаточной коробке стоял стояночный ленточный тормоз с механическим приводом. Система изменения внутреннего давления во всех широкопрофильных 12-слойных камерных шинах размером 18,00 – 24 обеспечивала его регулирование в пределах от 0,7 до 2,0 кгс/см2. Ее центральный кран с манометром помещался в кабине, а снаружи на раме находились колесные краны для отключения любых поврежденных шин от основной системы. На отдельных машинах под кузовом монтировали компактную механическую барабанную лебедку с тяговым усилием 15 тс и двумя укладочными барабанами для вывода троса длиной 100 м вперед и назад.

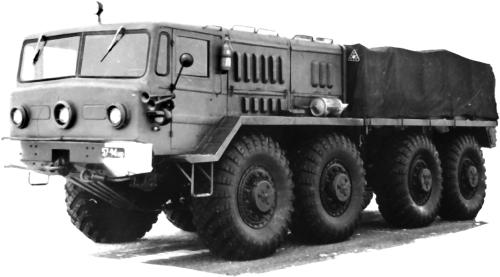

Прототип МАЗ-535 с 375-сильным дизелем и стальной трехфарной кабиной. 1956 год

Цельнометаллическая кабина с плоской передней облицовкой оснащалась прожектором и люком на крыше, дистанционным кнопочным управлением основными агрегатами, контрольно-измерительными приборами, светосигнальными датчиками и пневматическим приводом стеклоочистителей и одного из звуковых сигналов. Двойное отопление с обдувом лобовых стекол работало от системы охлаждения двигателя или от автономного обогревателя ОВ-15, в полу кабины имелись люки для осмотра и обслуживания узлов ходовой части. На первых сериях кабина снабжалась тремя наклонными лобовыми стеклами и третьей фарой в центре передней панели, служившей для инфракрасной подсветки дороги при использовании прибора ночного видения, а моторный отсек с пониженным расположением крыши был оборудован откидными боковыми вентиляционными крышками и поперечными щелями на крыше. Характерными внешними чертами последующих машин МАЗ-535 стали два плоских лобовых стекла, три фары и два горизонтальных откидных лючка системы вентиляции кабины, установленные на ее боковинах небольшие круглые подфарники и повышенное расположение моторного отсека, оборудованного двухрядным набором боковых вертикальных щелей для забора воздуха для питания двигателя и вентиляции внутреннего пространства. За ним размещались два топливных бака вместимостью по 380 л, защищенные кожухами с собственными боковыми вентиляционными люками. При необходимости фары снабжали светомаскировочными устройствами (СМУ) или просто «козырьками».

В ходе первых же испытаний выявилась недостаточная прочность рамы тягача МАЗ-535, поэтому уже в 1957 году был создан модернизированный вариант 535А с усиленными рамой, кузовом и системой вентиляции моторного отсека. На следующий год его начали собирать мелкими сериями в еще не достроенном опытном цехе. Выпуск автомобиля продолжался в Минске до 1961 года, а затем его перевели на КЗКТ, где мелкосерийная сборка осуществлялась до конца 1964 года. Внешне последние выпуски отличались двумя фарами на передней панели кабины. После очередных испытаний 16 июля 1962 года МАЗ-535А был принят на вооружение и впоследствии состоял только в Советской Армии. Впервые он появился на параде в Москве 7 ноября 1961 года в сцепе со специальной транспортной тележкой, на которой помещалась баллистическая ракета Р-14.

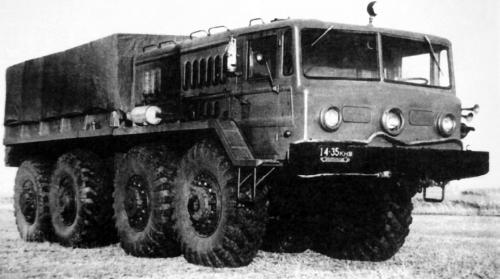

Серийный балластный тягач МАЗ-535А для буксировки 10-тонных прицепных систем. 1957 год

Для всех вариантов МАЗ-535 колесная база имела вид 1700+2350+1700 мм, то есть расстояние между центрами крайних колес составляло 5750 мм. Колея всех колес – 2150 мм, дорожный просвет – 475 мм. Собственная масса МАЗ-535А – 19,4 т, полная – 25,4 т. Габаритные размеры – 8780x2805x2915 мм. Радиус поворота – 13,4 м. Максимальная скорость одиночного автомобиля на шоссе – 60 км/ч, в составе автопоезда – от 20 до 40 км/ч. Запас хода – 700 км. Тягач мог преодолевать подъемы крутизной до 30o и броды глубиной 1,3 м. Эксплуатационный расход топлива достигал 75 л на 100 км.

Варианты и применение автомобилей МАЗ-535

Базовые балластные тягачи 535-й серии производства МАЗ и КЗКТ с конца 1950-х годов применяли для буксировки новых 152-мм пушек М-47 образца 1953 года и специальных низкопрофильных прицепных транспортных тележек, на которых из хранилищ на стартовую позицию доставляли баллистические ракеты Р-12 (8К63), Р-14 (8К65), Р-36 (8К67) и другие. В 1958 году специально для перевозки ракет Р-12 со стартовой массой 42 т была создана низкорамная двухосная грунтовая тележка 8Т115 с передними односкатными и задними двускатными колесами. Ее габаритные размеры составляли – 22 850x2720x2500 мм. Для доставки новых межконтинентальных ракет Р-16 (8К64) массой около 150 т разработали новые двухосные транспортные тележки 8Т139. 9 мая 1965 года на военном параде в Москве тягачи МАЗ-535А впервые публично буксировали на них опытные глобальные (орбитальные) ракеты ГР-1 (8К713) со стартовой массой 117 т, способные нести ядерные заряды с тротиловым эквивалентом 2,2 Мт. Для монтажа первых оперативных и тактических ракетных комплексов служило специальное шасси МАЗ-535Б, а на полуприцепах с седельными тягачами МАЗ-535В перевозили и устанавливали более мощные ракетные системы.
