МАЗ-543П (1966 – 1974 гг.) – бортовой автомобиль двойного назначения на шасси МАЗ-543 с цельнометаллической грузовой платформой для перевозки различных грузов массой до 19,6 т. Первоначально был создан для народного хозяйства с целевым использованием в газо– и нефтегазодобывающем комплексе. Главным отличием об военных машин являлось отсутствие специального оснащения и светомаскировочных приспособлений. За первый год собрали 80 машин 543П, и до окончания выпуска было изготовлено более 2 тыс. автомобилей, которым эксплуатационники присвоили неформальное наименование «Ураган». Параллельно в небольших количествах грузовики МАЗ-543П с низкобортными платформами применяли в Советской Армии для доставки грузов, как учебные машины или балластные тягачи артиллерийских орудий и тяжелых прицепов. Их снаряженная масса составила 22,7 т, максимальная скорость по шоссе с груженым прицепом – 55 км/ч.

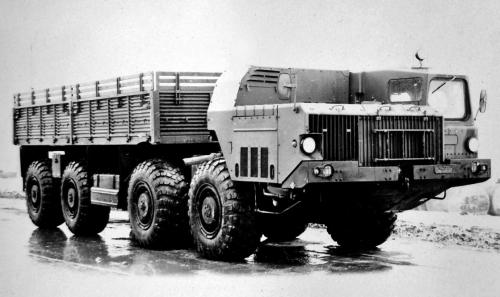

Многоцелевой бортовой автомобиль МАЗ-543П со стальной грузовой платформой. 1966 год
МАЗ-543В (1972 – 1974 гг.) – малоизвестный экспериментальный прототип грузоподъемностью 19,6 т с принципиально новой компоновкой, послуживший основой самого известного в будущем шасси МАЗ-543М. В отличие от своих предшественников 543 и 543А впервые был оснащен одной левой сдвинутой вперед 2-местной кабиной и расположенным

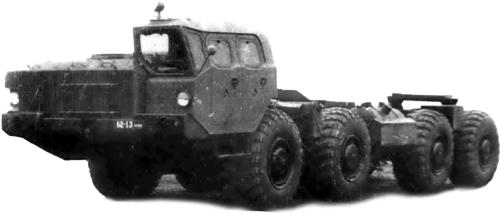

Опытное шасси МАЗ-543В грузоподъемностью 19,6 т с одной левой кабиной. 1972 год
МАЗ-543М
(с 1974 г.)
Самое известное и распространенное армейское шасси МАЗ-543М ведет свою историю от изготовления первого опытного образца в 1974 году, хотя его первоосновой являлся прототип МАЗ-543В, построенный двумя годами ранее. После удачных государственных испытаний новое наиболее практичное, эффективное и грузоподъемное шасси 543М поступило в производство и на вооружение в 1976 году и вскоре встало во главе всего 543-го семейства. Будучи максимально унифицированным с уже выпускавшимися вариантами 543 и 543А, оно в корне отличалось от них установкой только одной левой кабины, еще дальше смещенной на передний свес, и расположенным рядом с ней моторным отсеком, чуть сдвинутым к правому борту. Внешне этот вариант отличался также отсутствием какого-либо отсека или оснащения за задней кромкой кабины и «огромной» свободной длиной рамы – 8945 мм. Ее верхняя погрузочная площадка располагалась на высоте 1140 мм от поверхности дороги. На первых выпусках фары устанавливали в бампере, но затем их переместили на лобовую панель кабины и в правую облицовку радиатора. При этом все агрегаты и узлы не претерпели никакого изменения по сравнению с обеими предыдущими серийными машинами. Единственным существенным конструктивным изменением можно считать только установку двух топливных баков емкостью по 370 л, дополнительно оборудованных центробежными подкачивающими насосами. Все это позволило максимально использовать возможности прочного и мощного шасси, повысив его грузоподъемность до 22,2 т. При прежних габаритах (от 543А и 543В) и практически неизменной массе (сухая – 20,0 т, снаряженная – 21,1 т) его вес с полной нагрузкой достигал абсолютного максимума в серии 543 – 43,5 т. Все остальные характеристики и параметры соответствовали машинам 543/543А. В 1978 году к базовому шасси присоединился многоцелевой тягач с цельнометаллической грузовой платформой. Пик выпуска модели 543М пришелся на 1987 год, и до середины 2000-х годов было собрано свыше 4,5 тыс. машин. Как и остальные представители этого семейства, МАЗ-543М до сих пор остается в производственной программе завода. С 1986 года по лицензии его сборка осуществлялась в Китае под маркой «Вэньшань» (Wanshan).

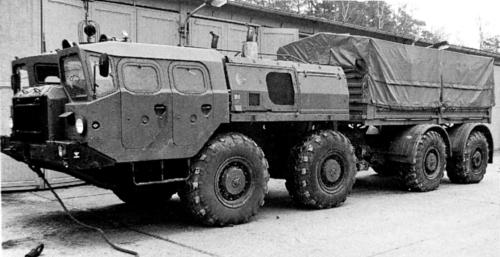

Бортовой транспортный вариант однокабинного 525-сильного шасси МАЗ-543М. 1978 год
На долю автомобиля 543М приходились наиболее мощные и совершенные отечественные системы вооружения и многочисленные специализированные надстройки и кузова-фургоны. На нем монтировали самую мощную в мире боевую машину 9А52 системы залпового огня 9К58 «Смерч», пусковую установку берегового артиллерийского комплекса «Берег» и ракетного «Рубеж-А», несколько типов пусковых установок ЗРС С-300 и т. д. Еще более обширным был перечень вспомогательных средств обеспечения подвижных ракетных комплексов «Темп-2С», «Пионер», «Тополь» и «Тополь-М»: мобильные командные пункты, машины обнаружения целей, связи, боевого дежурства, обороны и охраны, автономные мастерские и электростанции, передвижные столовые, общежития для боевого расчета и многие другие.
Военное применение шасси МАЗ-543
Общий состав буквально безграничного набора спецнадстроек и кузовов на автомобилях серии МАЗ-543 не поддается полному описанию или даже упоминанию всех систем, о которых до настоящего времени нет подробных сведений, а часть из них остается закрытой темой. Главным направлением военного использования всех вариантов являлось создание на них эффективных подвижных систем ракетного и артиллерийского вооружения, причем для каждой из них шасси подвергались определенной доработке и приспособлению, что в открытых источниках не находило отражения в их маркировках. Проектированием и испытаниями пусковых систем ОТРК на шасси 543 занималось специальное КБ завода «Баррикады» из Сталинграда (с 1961 года – Волгоград), образованного на базе артиллерийского завода № 221, истоки которого ведут к Царицынскому орудийному заводу, основанному в 1914 году. Изготовление опытных образцов СПУ осуществлялось непосредственно на заводе «Баррикады» (п/я А-3681), а их серийное производство было развернуто на Петропавловском заводе тяжелого машиностроения. Впоследствии завод «Баррикады» и его СКБ выделились в самостоятельные организации – ФГУП ПО «Баррикады» и ЦКБ «Титан» (с сентября 2010 года – ОАО ПО «Баррикады»). Серийный выпуск РСЗО был организован на Пермском машиностроительном заводе имени В. И. Ленина (с 1991 года – ОАО «Мотовилихинские заводы»). Разработками твердотопливных ракет традиционно занимался МИТ – Московский институт теплотехники. За каждым типом мобильных комплексов тянулись длинные цепочки специальных транспортно-заряжающих и подвижных систем их обеспечения. Большинство из них также было разработано и построено на заводе «Баррикады», а изготовлением спецсредств и типовых унифицированных кузовов-фургонов и их комплектацией занимались еще несколько специализированных предприятий. В Народной Армии ГДР на шасси МАЗ-543/543А монтировали короткие цельнометаллические кузова с тентом и усиленные сцепные приспособления, превращавшие их в тяжелые ремонтно-эвакуационные машины или балластные многоцелевые и артиллерийские тягачи.
Балластный
Стандартизованные кузова-фургоны
Роль закрытых обитаемых кузовов повышенной вместимости существенно возросла в 1960-е годы с началом разработки подвижных СРК на многоосных шасси. Они скрытно базировались в отдаленных малонаселенных регионах без какой-либо инфраструктуры или осуществляли боевое дежурство в движении по специальным дорогам, что привело к появлению уникальных автономных караванов мобильных средств обеспечения их боевого применения, управления, защиты и жизнеобеспечения. Они базировались в основном на шасси серии МАЗ-543 со специальными герметизированными крупногабаритными кузовами-фургонами и постоянно сопровождали подвижные ракетные системы.
Общую гамму созданных в СССР оригинальных фургонов для РВСН можно условно разделить на три типоразмера по полезному объему и габаритам – короткие, средние и длинные с внутренней длиной 7 – 9, 9 – 10 и 11 – 12 м соответственно. Кузова двух первых видов базировались в основном на шасси 543 и 543А, крупногабаритные – на 543М. Они представляли собой вместительные помещения с несколькими отсеками со специальным оснащением и местами для длительной работы и отдыха персонала. В наиболее неблагоприятных погодных условиях при температурах окружающего воздуха от – 50 до +50 oС в них поддерживались приемлемые условия обитания с постоянным притоком очищенного воздуха. Кузова были максимально унифицированы между собой, имели одинаковую общую каркасно-металлическую конструкцию, снабжались тепло– и звукоизоляцией, усиленной герметизацией, радиоактивной защитой и схожими системами электрооборудования и жизнеобеспечения, смонтированными внутри или в блоках на передней наружной стенке. В их состав входили автономные отопительно-вентиляционные и фильтровентиляционные установки или кондиционеры с питанием от блоков аккумуляторных батарей напряжением 24 В, собственного дизель-генератора мощностью 12 кВт, подвижной электростанции или от промышленной сети напряжением 220 или 380 В. Конструктивно типовой кузов представлял собой прочную сварную цельнометаллическую конструкцию, состоявшую из основания, стального каркаса, пола, боковых и крышевых панелей. Наружная обшивка выполнялась из стальных листов толщиной 1 мм, внутренняя – из листовой 5-мм фанеры и пластика, двойной настил пола собирали из фанерных листов с пенопластовым наполнителем. В боковых стенах имелись одна-две одностворчатые двери плюс еще одна задняя с входными трапами, в скосах крыши монтировали несколько прямоугольных световых люков или вентиляционных окон с двойным остеклением, резиновыми уплотнениями, запорами, светомаскировочными шторами и защитными сетками от насекомых. Модификации разных кузовов друг от друга отличались габаритами, полезной нагрузкой, внутренней планировкой, комплектацией, количеством, размерами и расположением дверей и люков.
Разработка и изготовление спецкузовов начались в первой половине 1960-х годов на предприятии п/я 4111 – Московском заводе автомобильных кузовов (МЗАК). В 1981 году он был переименован в Московский опытно-экспериментальный завод специализированных автомобилей (МОЭЗСА), а затем стал Московским заводом специализированных автомобилей (МЗСА). Его первыми войсковыми фургонами стали простые прямоугольные кузова без окон нескольких моделей (от 2203 до 2208) с узкими боковыми скатами крыши, выполненные по образцу типовых кузовов серии КМ для армейских грузовиков и предназначенные для монтажа на шасси 543 и 543А. Их полезная нагрузка составляла 12,5 – 14,5 т, единые внутренние размеры – 8000x3000x2070 мм. Впоследствии их применяли для размещения мастерских и средств спецсвязи. Вторая серия 2210/2213 включала удлиненные более прочные и вместительные глухие или остекленные кузова грузоподъемностью 10,1 – 13,8 т с повышенным расположением потолка, широкими плоскими боковыми скосами крыши и увеличенными внутренними размерами – 8090 – 9400x2960x2042 мм. В зависимости от внешнего оснащения длина автомобиля МАЗ-543А с такими кузовами составляла 14,0 – 14,7 м, ширина – 3220 – 3320 мм, высота – 3,9 – 4,4 м. Снаряженная масса – до 40,7 т. В Советской Армии они служили для установки оборудования командных пунктов, систем связи, машин боевого управления и подвижных электростанций. Появление шасси МАЗ-543М позволило спроектировать и построить еще более вместительные закрытые кузова серии 2215/2216 длиной 11,5 – 12,2 м и шириной 3240 мм с удлиненным задним свесом, широкими скосами крыши с несколькими световыми окнами с обеих сторон. Габаритная длина машин 543М с такими кузовами достигала 15,9 м, высота – 4,1 – 4,5 м. Полная масса – 39,0 – 43,8 т, запас хода – 650 – 850 км. Эти исполнения имели не менее широкую сферу применения – от командных комплексов до подвижных жилых помещений.

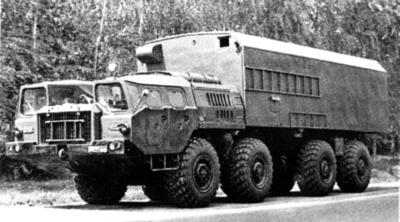

Короткий глухой герметизированный кузов-фургон модели 2208 на шасси МАЗ-543А

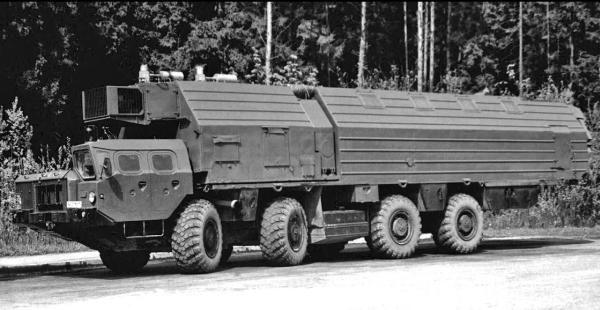

Крупногабаритный каркасно-металлический кузов РВСН модели 7903 на базе МАЗ-543М
Серийную сборку обитаемых кузовов-фургонов в 1978 году наладил Энгельсский завод специализированных автомобилей (ЭЗСА) из города Энгельс Саратовской области, затем к нему присоединился ШЗСА (п/я М-5271) – Шумерлинский завод специализированных автомобилей, ныне – ОАО «Комбинат автомобильных фургонов» (КАФ). Их продукция включала преимущественно кузова 6702 средней категории и удлиненные 7903 с изолированным силовым отсеком и широкими остекленными скосами крыши, в целом соответствовавшие первым конструкциям 2210/2213 и 2215/2216. По образцу прототипа 2203 глухие малоразмерные кузова модели 6703 с внутренней высотой 1900 мм сначала собирали на ЭЗСА и затем на Центральном ремонтном заводе РВСН № 258 из города Батайск Ростовской области. Со временем наиболее длинный вариант 7903 стал основной фургонной надстройкой на шасси 543М и самыми востребованными крупногабаритными кузовами РВСН.
Подвижные ракетные и артиллерийские комплексы
Первая пусковая установка Бр-264 для монтажа на автомобильном шасси была создана в ОКБ завода «Баррикады» в сентябре 1961 года и входила в состав опытного ОТРК 9К71 «Темп» с твердотопливной ракетой 9М71, который разрабатывался с лета 1959 года. В мае 1962-го ее смонтировали на шасси МАЗ-543 и отправили на испытания, которые проводились одновременно со вторым комплексом 9К72 «Темп» с жидкостной ракетой 8К14. По решению правительства в октябре 1962 года предпочтение было отдано системе 9К72, которая монтировалась на том же шасси и впоследствии была известна также под неофициальным названием «Эльбрус». Одновременно работы по ОТРК «Темп» были переориентированы на новый вариант 9К76 «Темп-С», базировавшийся уже на шасси МАЗ-543А. В РВСН этот автомобиль применялся также для установки оснащения ТЗМ и вспомогательных средств, а также имел некоторое применение за рубежом. Например, в середине 1990-х годов в Польше на нем смонтировали прототип пусковой установки С-125М «Нева-SC» с четырьмя крылатыми ракетами и цифровыми блоками управления. В Пакистане этот автомобиль применялся под СПУ с баллистическими ракетами «Шахин-1» (Shaheen). Еще одним важным применением шасси 543А мог стать компактный подвижный ракетный комплекс «Копьё-Р» с 13-метровой межконтинентальной двухступенчатой ракетой массой около 11 т, разработанный в КБ «Южное» во второй половине 1985 года, но оставшийся только смелым проектом. С начала 1980-х годов автомобили МАЗ-543М служили новой и самой востребованной базой мощных РСЗО «Смерч», нескольких видов пусковых установок ЗРС С-300 и береговых комплексов «Рубеж» и «Берег».
