Секретные автомобили Советской армии
Шрифт:
Большинство таких систем регулярно появлялись на военных парадах на Красной площади, вызывая у советских граждан прилив патриотизма и чувства гордости за свою великую страну, способную разработать, построить и поставить на вооружение столь мощные и передовые колесные боевые машины. У военных атташе западных государств они вызывали совершенно противоположные чувства – яростную ненависть и беспредельный страх за благополучие своих дальних стран, и потому их правительства всеми силами пытались подвигнуть СССР на прекращение производства и полную ликвидацию своих подвижных ракетных систем. Особенно их раздражали мобильные ракетные комплексы 9К72 и 9К76 «Темп-С», размещенные в европейских социалистических странах и способные поражать силы НАТО, находившиеся на ближних подступах к границам соцлагеря и территории СССР. В советские времена их удалось отстоять, но перестройка и разрушительная демилитаризация Советской Армии стоили жизни одному из самых совершенных ОТРК «Темп-С».
Ракетный комплекс 9К72 (1962 – 1987 гг.)
Первый армейский ОТРК 9К72 с СПУ 2П19 на базе самоходной артиллерийской установки ИСУ-152К был разработан в 1958 – 1961 годах и на вооружение принят в марте 1962-го. В мае того же года появился прототип этой установки на шасси МАЗ-543, проходивший сравнительные испытания с аналогичным колесным комплексом 9К71 «Темп». По их результатам
Новая автономная СПУ 9П117 ОТРК 9К72 стала одной из самых оригинальных, богато укомплектованных и наиболее распространенных машин такого рода. Ее оснащение позволяло самостоятельно выполнять весь комплекс операций от погрузки и подготовки ракеты до ее запуска. Для этого на шасси МАЗ-543 с двумя гидронасосами, двумя основными и четырьмя вспомогательными гидроопорами была смонтирована специальная двухсекционная стрела с рамочным ограждением, гидроприводом для подъема ракеты в вертикальное стартовое положение и откидывавшейся назад кран-балкой для ее перегрузки непосредственно с транспортной тележки без применения крана или ТЗМ. Кроме того СПУ снабжалась бортовыми гидравлической и электрической системами, испытательной и пусковой аппаратурой, средствами заправки ракеты топливом и сжатым воздухом от пневматического аккумулятора, собственной дизель-электрической станцией с 28-вольтным генератором мощностью 7 кВт и блоком аккумуляторных батарей. На стоянке источниками питания являлись внешний бензоэлектрический агрегат 8Н01М или электросеть напряжением 220 или 380 В. Оригинальной особенностью машины были две 3-местные герметизированные боковые кабины (рубки) с местами для шести операторов, внутренними перегородками, системами освещения и отопления, входными дверями, одним или двумя круглыми окнами-иллюминаторами и люком в крыше. В них были смонтированы источники электроэнергии, основной гидронасос, пультовая аппаратура, радиостанция Р-123 и внутреннее переговорное устройство Р-124, а также находились бачки с питьевой водой, отсеки для личного оружия, два огнетушителя, ящики для боеприпасов и запчастей. СПУ служила для запуска бесконтейнерных одноступенчатых баллистических ракет серии 8К14 (Р-17) с жидкостными двигателями и различными боеголовками, в том числе с ядерными мощностью до 10 Кт. Они имели длину 11 164 мм, стартовую массу 5862 кг и дальность стрельбы от 50 до 300 км. При работе с ядерными боезарядами СПУ оснащались термочехлами и обогревателями. В их комплектацию входили шанцевый инструмент, лестницы для обслуживания агрегата, бидоны для гидравлического масла и смазок. В полностью заправленном состоянии с ракетой и боевым расчетом из восьми человек СПУ могла передвигаться по шоссе со скоростью до 45 км/ч и на местности – 15 км/ч. Из-за чрезмерной насыщенности рабочим оборудованием она оказалась слишком сложной и дорогой, но наиболее практичной и эффективной, а ее боевая масса не превышала максимальные весовые ограничения для шасси. С 1969 года на вооружение поступала модернизированная СПУ 9П117М, снабженная упрощенной сварной монолитной односекционной стрелой для пуска ракеты 8К14-1 (Р-17М), заряжание которой потребовало применения автомобильного крана 9Т31М1. Внешне от модели 9П117 она отличалась отсутствием ряда контейнеров с аппаратурой, а на некоторых исполнениях в рубках устанавливали три иллюминатора. Специальные варианты 9П117-1 и 9П117М-1 оборудовали блоками управления химической боеголовкой, в исполнении 9П117М1-1 имелось блокирующее устройство для недопущения применения ядерного оружия. До середины 1980-х Петропавловский завод собрал порядка 800 установок.

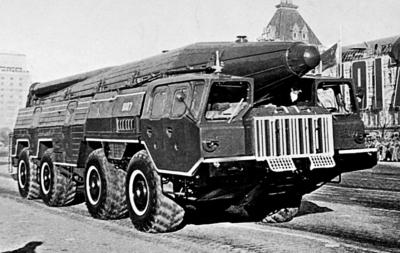

Пусковая установка 9П117 оперативно-тактического комплекса 9К72 на шасси МАЗ-543. 1965 год

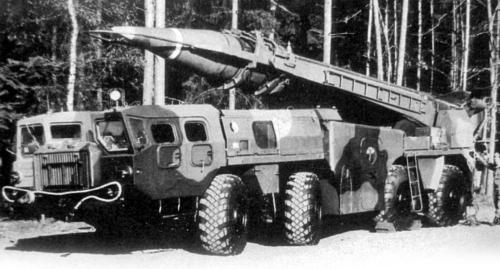

Пусковая система 9П117М1-1 экспортного варианта ракетного комплекса 9К72. 1970-е годы
Полная масса СПУ 9П117 и 9П117М без ракет составляла 30,6 т, в боевом положении с заправленными ракетами – 37,4 – 39,0 т. Габаритные размеры в транспортном состоянии – 13 360x3050x3330 мм, высота в положении пуска – 13670 мм. Максимальная крутизна преодолеваемого подъема – 18o, боковой крен – 15o. Запас хода при движении по грунтовым дорогам – 500 км. Под экспортным индексом Р-300 поставки ОТРК 9К72 осуществлялись в страны Варшавского договора, Ближнего Востока и Юго-Восточной Азии.
Ракетный комплекс 9К76 «Темп-С» (1963 – 1987 гг.)
На предварительной стадии эскизного проектирования будущего ОТРК 9К76 «Темп-С» с твердотопливной ракетой, созданной в НИИ № 1, в ОКБ завода «Баррикады» с середины 1959 года под руководством Г. И. Сергеева было разработано несколько проектов разных видов шасси для СПУ – Бр-253 на двух автомобилях и Бр-254 на полуприцепе с тягачом МАЗ-537, но до их реализации дело не дошло. Параллельно с ними в ОКБ работали над аналогичной полуприцепной пусковой установкой Бр-225 (9П11) комплекса 9К71 «Темп» с жидкостной ракетой. Она была построена в конце 1961 года, но оказалась слишком тяжелой. Летом 1962-го с ее перестановкой на шасси МАЗ-543 появился новый ОТРК 9К72, что дало толчок к созданию аналогичной СПУ перспективного комплекса «Темп-С». Его разработка проводилась в соответствии с ПСМ от 5 сентября 1962 года. В ноябре того же года началось проектирование СПУ Бр-278 на перспективном шасси МАЗ-543А. Ее прототип появился в марте 1963 года, в декабре был установлен на автомобиле и затем в течение еще двух лет проходил испытания и стрельбы. В декабре 1965 года комплекс 9К76 с пусковой установкой 9П120 поступил на вооружение. Впервые он был представлен на параде в Москве 7 ноября 1967 года, а затем его развертывание и комплектование новыми машинами обеспечения продолжались до начала 1988 года.

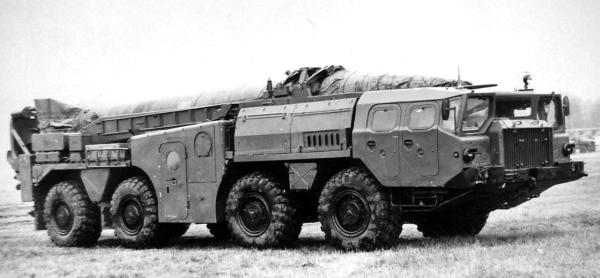

Пусковая установка 9П120 оперативно-тактического комплекса 9К76 «Темп-С» на базе МАЗ-543А. 1967 год
СПУ 9П120 на шасси МАЗ-543А служила для пуска двухступенчатых твердотопливных баллистических ракет 9М76 и 9М76М с химической или ядерной боевой частью мощностью 300 Кт, размещавшихся
Вместе с существенным упрощением и облегчением СПУ пришла необходимость создания для нее еще нескольких транспортных и перегрузочных средств, также смонтированных на шасси МАЗ-543А. Основная транспортная машина 9Т215 служила для хранения и перевозки съемного и разъемного ТПК с одной ракетой 9М76 без головной части и внешне отличалась от СПУ отсутствием средств подъема ракеты и пускового стола. Вторая транспортная машина 9Т219 применялась для хранения и доставки ядерных боеголовок в термоизолированном ТПК с системой поддержания заданной температуры. Перегрузку обоих контейнеров на пусковую установку в течение 30 минут осуществлял 25-тонный войсковой автокран 9Т35. К концу 1987 года в Советской Армии находилось 135 систем «Темп-С», их небольшое количество экспортировали в ГДР и Чехословакию. Этот комплекс вошел в Договор о сокращении РСМД, был снят с вооружения и в период с августа 1988-го до 25 июля 1989 года ликвидирован вместе с системами обеспечения.

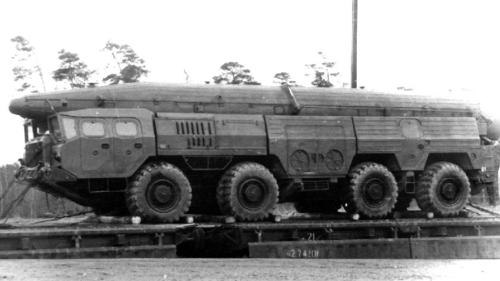

Машина 9Т215 для перевозки транспортно-пускового контейнера с ракетой комплекса «Темп-С»
Система залпового огня 9К58 «Смерч» (с 1987 г .)
С момента создания и до настоящего времени эта РСЗО остается самой мощной, точной и дальнобойной отечественной колесной системой залпового огня серийного изготовления и одной из самых совершенных и лучших в мире, не имевшей иностранных аналогов. В начале 1980-х годов ее разработало тульское ГНПП «Сплав». После государственных испытаний она была принята на вооружение 19 ноября 1987 года как РСЗО 9К58 «Смерч» и одновременно поступила на Пермский машзавод для серийного производства. Ее основой являлась пусковая установка 9А52 или боевая машина БМ-30 на шасси МАЗ-543М с оригинальным П-образным пакетом из 12 гладкостенных трубчатых направляющих калибра 300 мм, с которых производился одиночный или групповой пуск нескольких типов реактивных снарядов серии 9М55 длиной 7200 мм и массой 800 – 810 кг, разработанных в институте МИТ. Они снабжались твердотопливными двигателями, системой управления, раскрывающимся стабилизатором, фугасными, кассетными осколочными, противотанковыми зарядами и самонаводящимися боевыми частями. С внутренней стороны направляющие имели П-образные винтовые пазы для предварительной раскрутки снарядов вокруг продольной оси, что обеспечивало стабилизацию их полета, повышенную точность попадания (до 150 м) и поражение сил противника на площади до 40 гектаров при дальности стрельбы от 20 до 70 км. Артиллерийская часть монтировалась в задней части шасси на поворотной платформе с системой электроприводов, подъемными, поворотными и уравновешивающими устройствами, прицельными приспособлениями и вспомогательным оборудованием. Базовое шасси оснащалось гидронасосом, дополнительным электрогенератором и двумя гидравлическими опорами между колесами третьего и четвертого мостов, позволявшими вывешивать заднюю часть машины при стрельбе. За моторным отсеком находилась закрытая остекленная кабина с рабочими местами для четырех членов боевого расчета, в распоряжении которых имелись средства радиосвязи, аппаратура ведения огня и дистанционный пульт управления. Масса машины без вооружения – 33,7 т, полная боевая – 43,7 т. Габаритные размеры в транспортном положении – 12 370x3100x3100 мм. Максимальная скорость соответствовала базовому шасси (60 км/ч), запас хода – 850 км.

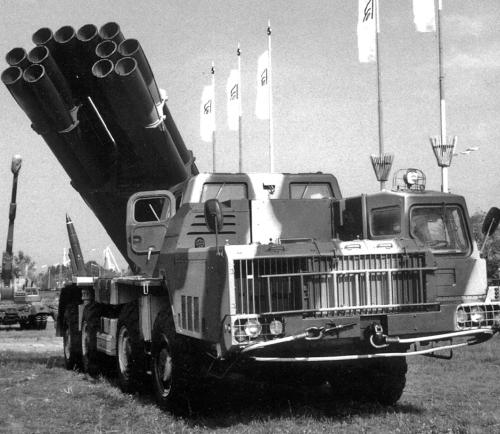

Пусковая установка 9А52 системы залпового огня 9К58 «Смерч» на шасси МАЗ-543М. 1987 год
С 1989 года выпускалась модернизированная РСЗО 9К58-2 «Смерч-М» с пусковой установкой 9А52-2, стрелявшей несколькими новыми снарядами серии 9М525/531 повышенной точности массой по 815 кг с разными головными частями, автоматизированными системами наведения и управления огнем, аппаратурой боевого управления и связи. Они обеспечивали автоматическую топопривязку через спутниковые системы связи, навигацию и ориентирование боевой машины на местности, а также наведение пакета направляющих без выхода экипажа из кабины управления. По заказу ее оборудовали кондиционером воздуха, бронированной защитой и радиационными экранами. Модернизации позволили сократить боевой расчет до трех человек, увеличить дальность стрельбы до 90 км и поражаемую площадь – до 67,2 гектаров. Время перевода машины из транспортного положения в боевое не превышало 20 минут, подготовки к пуску – три минуты, одного залпа – 38 с. В процессе дальнейшей модернизации, проведенной в ОАО «Мотовилихинские заводы», в комплекс «Смерч-М» были введены системы автоматизированного высокоскоростного приема и передачи информации с защитой от несанкционированного доступа, хранение и визуальное отображение информации на экране ЭВМ, обмен телекодовой информацией с машиной управления, автоматизированное ориентирование пакета направляющих по координатам на местности и отображение маршрута движения боевой машины на электронной карте. Системы «Смерч» и «Смерч-М» были приспособлены также к запуску беспилотных летательных аппаратов Р-90 с телевизионными и навигационными системами, способных летать на скорости 145 км/ч и передавать собранную информацию на расстояние 70 км.

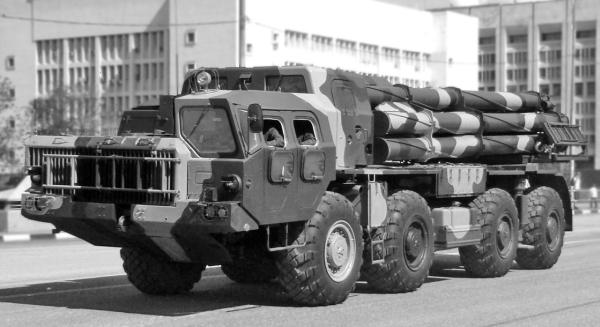

Модернизированная установка 9А52-2 системы 9К58-2 «Смерч-М» на базе МАЗ-543М. 1989 год
С 1987 года в состав РСЗО «Смерч» входила ТЗМ 9Т234 на двухкабинном шасси МАЗ-543А с открытой низкобортной металлической грузовой платформой с ложементами для хранения и перевозки 12 реактивных снарядов для проведения одного залпа. Их перегрузка на боевую машину производилась с помощью собственного двухсекционного гидрокрана-манипулятора грузоподъемностью 850 кг. Весь процесс заряжания силами боевого расчета из трех человек занимал не более 20 минут. Полная масса ТЗМ – 40,5 т, габаритные размеры – 13 600x3130x3250 мм. В комплексе «Смерч-М» применялась модернизированная ТЗМ 9Т234-2, весившая на 1 т больше. В дальнейшем на шасси МАЗ-543М была разработана оригинальная опытная бикалиберная РСЗО «Торнадо» с артиллерийской частью из комбинации систем «Ураган» и «Смерч».
